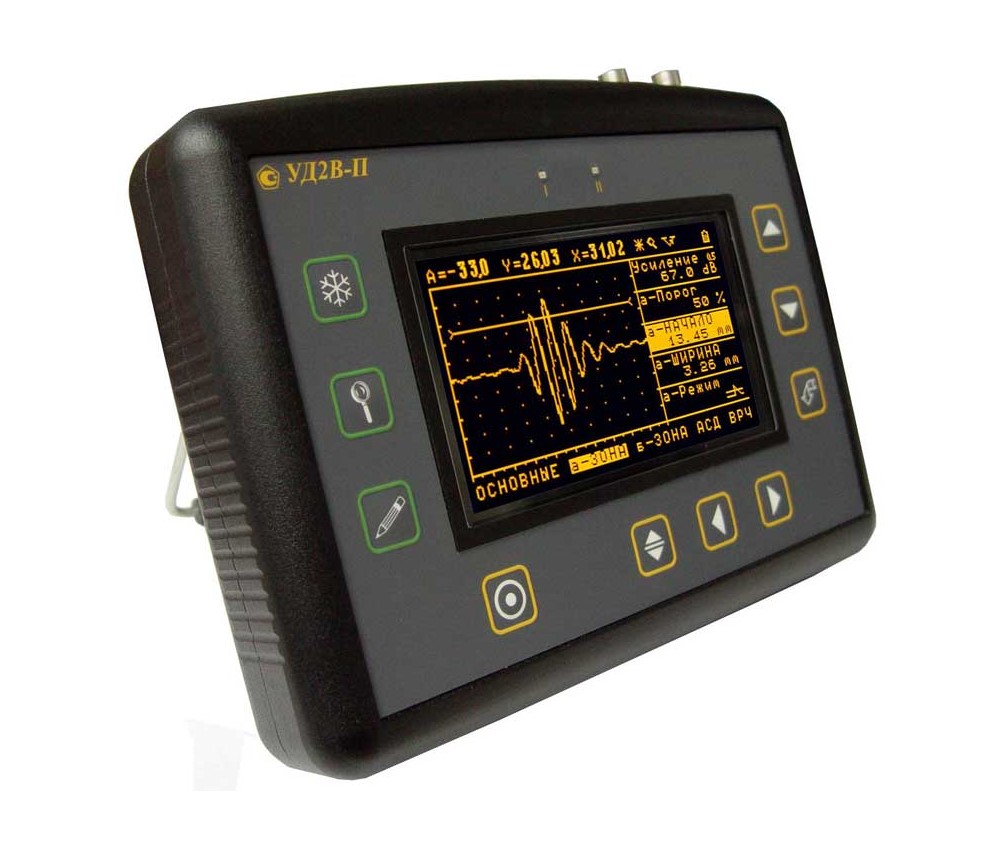

Современная модификация ультразвукового дефектоскопа, который начал свое путешествие по рынку еще в 2001 году, отличается рядом значимых улучшений по сопоставлению со своим предшественником: теперь он оснащен новым дисплеем TFT, который отличается высокой контрастностью и обеспечивает отличную читаемость из разных ракурсов даже при низких температурах, разрешение экрана достигает 320x240 пикселей, кроме того, усиленная мощность генератора и интегрирован интерфейс USB.
Инструмент для ультразвукового контроля одновременно фиксирует амплитуды и точные координаты пика сигнала, а также проводит измерение дистанций в направлении луча и позиций дефектов при определённом угле наклона датчика.
Внедрен функционал сохранения кривой максимальных значений сигнала в рамках области осмотра. Позволяет оперировать множеством баз данных отчётов о проведённой ультразвуковой проверке на компьютере. Возможно включение одной из семи встроенных схем настройки для синхронизации.
Продолжая традицию высококачественной работы, ультразвуковой дефектоскоп сохранил все свои функции для гладкого перехода на обновленное оборудование
- Возможность одновременно определять амплитуду волны и точное расположение ее пика;
- Измерение дистанции до дефекта по траектории ультразвука и координаты повреждения при выбранном угле входа датчика;
- Функция фиксации кривых максимальных сигналов в интересующей области осмотра;
- Расширенная память для настроек устройства и данных ультразвуковых исследований;
Помимо этого, вы можете вести несколько баз данных ультразвуковых протоколов непосредственно на компьютере с опцией создания протоколов разнообразных форматов
и выбирать из семи встроенных контуров адаптации для наилучшей совместимости с различными ультразвуковыми преобразователями.
В модели ультразвукового дефектоскопа УД2В-П46 задействован инновационный способ записывания максимальных значений сигнала. Он создает кривую максимумов, удерживая в памяти всего одну самую важную точку каждого проходящего сигнала — пиковые показатели амплитуды эха в проверяемой области. Этот метод отличается от традиционного "Peak freezing" доступного в дефектоскопах других производителей, где прибор запоминает наивысшую амплитуду сигнала на различных этапах сканирования.
Благодаря этой особенности в УД2В-П46 можно визуализировать динамику изменения максимальных значений при трансверсальном сканировании дефекта в сварке, оценивая его предполагаемые размеры. Кроме того, данный метод облегчает процесс определения координат отражающих объектов, основываясь на пиковой амплитуде отраженного сигнала.
Уникальная характеристика
Записывающая функция ультразвукового дефектоскопа модели УД2В-П46 заключается в том, что она отличается от традиционного режима "Заморозки по пикам", исполнимого в устройствах аналогичного рода других производителей. В таких режимах устройство фиксирует наибольшее значение амплитуды сигнала на протяжении всей осциллограммы. Вместо этого, в УД2В-П46 используется методика, которая позволяет создавать огибающую, запоминая максимальное эхо-сигнала только в одной точке каждого зондирующего импульса, определяя их положение и величину амплитуды в проверяемой зоне. Используя данный метод, можно генерировать графики, показывающие движение максимальных значений ультразвукового сигнала при поперечном просмотре дефекта в сварных соединениях, оценивать их предполагаемые размеры и точно находить местоположение дефектов при наибольшей амплитуде отраженных сигналов.
Дефектоскоп предлагает также простой в использовании инструмент для фиксации результатов контроля. Каждый ультразвуковой отчет включает в себя изображение А-сигнала, запись максимальной огибающей (если использовался соответствующий режим), цифровые измерения (амплитуда, координаты, дальность и скорость распространения ультразвуковой волны), параметры работы устройства, дату, время и пользовательское название результатов, вводимое через клавиатуру дефектоскопа. Все данные могут быть просмотрены и переименованы как непосредственно в устройстве, так и через ПО на компьютере. Для этого создана специальная программа, способная автоматизировать анализ результатов, а также организовать информацию в отдельные базы данных. Она также включает функцию создания уникальных форм отчетности по ультразвуковой дефектоскопии, что позволяет настраивать документы под конкретные требования заказчика.
- Ультразвуковой дефектоскоп обладает простотой в эксплуатации и сертифицирован Госстандартом России, а также внесен в государственный реестр №17498-03 и допущен к использованию в Российской Федерации и странах СНГ
Особенности
Цветной высоко контрастный TFT экран
- С разрешением 320х240 точек. Отличная видимость под различными углами обзора. Три настраиваемых цветовых схемы. Возможность работать на солнечном свету.
Мощный генератор импульсов
- Высокая разрешающая способность приемного тракта
Функция ВРЧ
- С динамическим диапазоном 90дБ и крутизной 12дб/мкс
Функция АРК
- С двумя дополнительными настраиваемыми кривыми. Возможность измерять амплитуду дефектов относительно кривой АРК.
Функция огибающей максимума сигнала
Данный ультразвуковой дефектоскоп укомплектован принципом анализа сигнала, который предоставляет возможность оператору эффективно манипулировать с застывшим (неподвижным) видом сигнала, значительно облегчая тем самым процесс работы. В отличие от традиционных дефектоскопов, аппарат УД2В-П46 преобразует сигнал не исходя из разрешения экрана, а исключительно с наивысшей достижимой детализацией, соответствующей выбранному диапазону частот. Это дает оператору шанс, обнаружив нужный сигнал, одним нажатием кнопки "заморозки" стабилизировать его, освобождая свои руки, и затем спокойно выполнять различные манипуляции, такие как коррекция развертки, установка задержки, использование функции увеличения сигнала в a-области, также известной как "электронное увеличительное стекло", модификация зон контроля, работа с ограничениями и другими параметрами, сохраняя итоговые данные.
