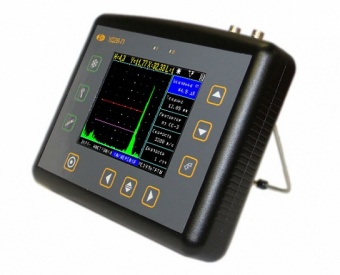

Ультразвуковой дефектоскоп УД2В-П45.Lite

Кропус
Ультразвуковой дефектоскоп УД2В-П45.Lite превью 1
Ультразвуковой дефектоскоп УД2В-П45.Lite превью 2
Ультразвуковой дефектоскоп УД2В-П45.Lite превью 3
Ультразвуковой дефектоскоп УД2В-П45.Lite превью 4
Ультразвуковой дефектоскоп УД2В-П45.Lite превью 5
Ультразвуковой дефектоскоп УД2В-П45.Lite 1
Ультразвуковой дефектоскоп УД2В-П45.Lite 2
Ультразвуковой дефектоскоп УД2В-П45.Lite 3
Ультразвуковой дефектоскоп УД2В-П45.Lite 4
Ультразвуковой дефектоскоп УД2В-П45.Lite 5
Гарантия: 1 год
0 (0)
Снят с производства аналоги
Модифицированная версия популярного ультразвукового дефектоскопа серии УД2В-П46 с новейшим цветным экраном отличается высокой читаемостью даже под прямыми солнечными лучами и в условиях мороза. Благодаря сочетанию традиционных методов анализа с цифровой обработкой сигналов, этот аппарат сохраняет все преимущества своего предшественника УД2В-П46, кроме возможности записи данных и подключения к компьютеру. В будущем данный ультразвуковой дефектоскоп может быть апгрейдирован для соответствия полной спецификации модели УД2В-П46.
Подробнее

Запросить цену
Отправить коллеге
В избранное
Добавить к сравнению Убрать из сравнения
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Аппарат для контрольной диагностики создан с целью выявления неисправностей (повреждений целостности и гомогенности материала) как в процессе формирования изделий, так и в уже сформированных продуктах и элементах сварки. Он способен точно определять глубину и точные координаты местоположения неисправностей, производить замер толщины и скорость распространения звуковых волн высокой частоты (УЗВ) внутри материала во время осуществления проверки качества.


Прибор УД2В-П45.Lite оснащён качественным TFT дисплеем, который отлично показывает изображение при разных углах наблюдения и в различных световых условиях, его использование интуитивно понятно и удобно.

Особенности

  • Изображение на экране: качественный TFT-дисплей размером 115 на 85 мм, разрешение 320 на 240 пикселей, оборудованный функцией изменения яркости и выбора цветовой палитры на ваш вкус.
  • Использование дефектоскопического аппарата упрощает работу благодаря его усилителю с широким частотным диапазоном от 1 до 10 МГц и возможностью точной настройки усиления на отметке в 110 дБ.
  • Встроенный фильтр высоких частот, успешно работающий в пределах до 90 дБ и отличающийся скоростью 10 дБ за микросекунду, его уникальность в создании кривой, опирающейся на 10 базовых точек.
  • Эксплуатация возможностей графика амплитуда/расстояние предполагает измерение сигнальной мощности в децибелах относительно заданной кривой, а также доступен режим автоматического формирования сигналов посредством обработки данного графика.
  • Зондирование осуществляется при помощи импульса прямоугольной формы с напряжением в 200 Вольт и возможностью регулировки продолжительности импульса.
  • Частота повторения зондирующих импульсов достигает 800 Гц, это зависит от выбранных настроек, а в стандартном режиме составляет 40 Гц.
  • Прибор обладает возможностью обнаружения как положительных, так и отрицательных колебаний, целостно улавливает радиочастоты.
  • Функция урезания показаний позволяет исключить до 80% визуальной информации экрана для оптимизации анализа.
  • Интегрированы две отдельные зоны для мониторинга, каждая с собственной методикой выявления неисправностей.
  • Возможность "замораживания" А-сигнала для удобства дальнейшего осмотра.
  • Выполняет измерения толщины материала, исходя из одиночных или парных сигналов.
  • В арсенале прибора сохранение до 20 настроек, работающих с А-сигналом.
  • Не имеется ни встроенной памяти результатов, ни возможности соединения с компьютером.
  • Питание обеспечивается за счет четырех аккумуляторов NiMh формата "D" или через внешний источник.
  • В среднем световом режиме устройство функционирует на протяжении 12 часов.
  • Вес аппарата в комплектации с батареями составляет 2,2 килограмма.

Схема дефектоскопа

В основу работы дефектоскопа положена способность УЗК распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму и обрабатывается микропроцессором и в графическом и цифровом виде отображается на жидкокристаллическом индикаторе. Блок-схема дефектоскопа УД2В-П45

Блок-схема дефектоскопа УД2В-П45

Вид прибора спереди

Порядок работы с дефектоскопом

Управление дефектоскопом организовано через систему меню. Все параметры работы прибора разбиты на группы и, в зависимости от выбранной группы, пользователь получает доступ к различным параметрам (часть параметров вынесена в дополнительное меню).

Режим выбора параметра

Режим изменения значения параметра

Измерение длительности и основной частоты радиоимпульсов

Особенностью данной модели дефектоскопа является возможность отображения на экране радиосигналов и возможность измерения основной частоты и длительности импульсов. На рис. 8 приведено изображение донного эхо импульса в режиме отображения радиосигнала

Изображение донного эхо импульса в виде радиосигнала

Экран дефектоскопа при измерении периода основной частоты радиоимпульса

Возбуждение преобразователя П111-5-К6-В-002 импульсом длительностью 75 нс

  • Без согласующей индуктивности

  • С согласующей индуктивностью 1.1 мкГн

Возбуждение преобразователя П111-5-К6-В-002 импульсом длительностью 100 нс

  • Без согласующей индуктивности

  • С согласующей индуктивностью 1.1 мкГн

Возбуждение преобразователя П111-5-К6-В-002 импульсом длительностью 125 нс

  • Без согласующей индуктивности

  • С согласующей индуктивностью 1.1 мкГн. и включенным демпфером 50 Ом

Вид экрана дефектоскопа при измерении амплитуды третьего переотраженного эхо импульса в образце из стали толщиной 30 мм

Бренд
Кропус
Основной объект контроля
Металлы
Методы контроля
Классический
Дополнительные функции
ВРЧ
Разрешение экрана, пикс
320 х 240 точек
Произведено в РФ
Да
Снят с производства
Да

Технические характеристики

Развертка мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
Диапазон скоростей 1 000 - 9 999 м/с
Память 20 настроек и А-сигнал
Задержка от -0,5 мкс до 994.5 мкс
Задержка в призме 0 - 100 мкс с точностью 0,01 мкс
Зондирующий импульс прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Демпфирование 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
Входной импенданс 50 ом / 600 ом
Частота повторений ЗИ до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
Усилитель широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра
Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)по 10 точкам, регулируемая по высоте
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Режимы работы дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Разрешающая способность 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
Измерение амплитуды в процентах от высоты экрана в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
Дисплей цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
А-сигнал 80 mm x 70 мм; 220 x 200 точек
Интерфейс с ПК нет
Разъемы преобразователей 2 СР50 или Лемо0 (по заказу)
Аккумуляторы 4 NiMh размер «D»
Время работы не менее 10 часов
Питание внешний блок питания 220 В AC
Рабочее напряжение питания 4 - 10 В DC
Потребляемая мощно Максимум 5 W, в зависимости от установленных параметров
Диапазон рабочих температур от -25°C до +55°C
Размер (В x Ш x Д) 170 мм x 225 мм x 45 мм
Вес 2,5 кг с аккумуляторами

Комплектация

  • Электронный блок дефектоскопа;
  • Блок питания 220 В;
  • Кабели СР50-Лемо, 2 шт;
  • Преобразователи, 2 шт;
  • Кабель RS232 для подключения к ПК;
  • ПО для ПК;
  • Комплект документации;
  • Кейс для переноски.
