Ультразвуковой дефектоскоп УСД-50 IPS

Кропус

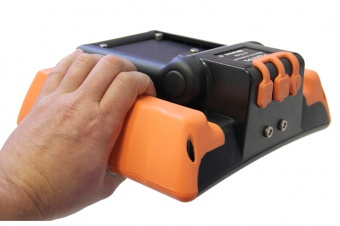

Ультразвуковой дефектоскоп УСД-50 IPS

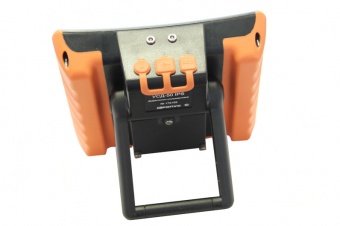

Ультразвуковой дефектоскоп УСД-50 IPS

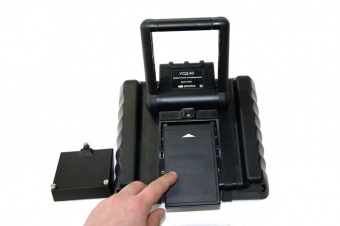

Ультразвуковой дефектоскоп УСД-50 IPS
Ультразвуковой дефектоскоп УСД-50 IPS
Ультразвуковой дефектоскоп УСД-50 IPS
Гарантия: 1 год
0 (0)
Мощный, легкий и портативный (масса 1,4 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Ультразвуковой дефектоскоп нового поколения, модель УСД-50 IPS, представлен в специально разработанном ударопрочном корпусе с классом защиты IP65. Это устройство представляет собой синтез современной электронной архитектуры и инновационных программных подходов к обработке сигналов.

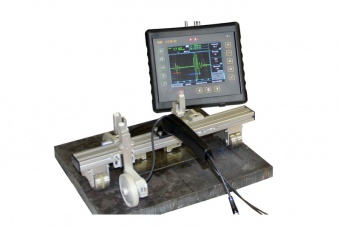

Помимо основных функций, дефектоскоп оборудован входом для энкодера, что позволяет подключать различные сканеры для создания B-сканов и развертки метода TOFD для контроля определенного участка изделия.

Устройство также оснащено уникальным морозостойким экраном с цветной TFT матрицей разрешением 640х480, обладающим отличной производительностью и широким углом обзора. Этот экран идеально подходит для работы в полевых условиях при ярком солнечном свете и при низких температурах.

Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации. Внесен в реестр ПАО "Газпром", имеет одобрения Речного и Морского регистров,  ГосНИИ ГА и пр.

Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.

Принцип работы

Принцип работы ультразвукового дефектоскопа УСД-50 IPS основан на способности ультразвуковых волн отражаться как от внешних границ контролируемого объекта, так и от границ внутренних инородных включений, включая полости, характерные для несплошностей и дефектов. Дефектоскоп использует пьезоэлектрические преобразователи (ПЭП) в качестве источника и приемника ультразвуковых колебаний. Полученный сигнал усиливается, преобразуется в цифровую форму, затем обрабатывается микропроцессором и выводится на дисплей в цифровой и графической форме.

Устройство использует пьезоэлектрические преобразователи с встроенными согласующими устройствами, такими как катушки индуктивности и т.д. Эти устройства обеспечивают оптимальный режим работы, достигая максимального коэффициента преобразования электрических сигналов в ультразвуковые волны. Функционал УСД-50 IPS позволяет проводить тонкую настройку возбуждающего и приемного трактов с использованием конкретного пьезоэлектрического преобразователя для решения специфических задач ультразвукового контроля, таких как контроль тонкостенных объектов.

Интерфейс и показатели

  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
  • Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.

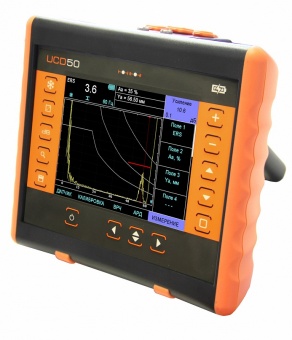

экран дефектоскопа УСД-50

  • Отображения ультразвуковых сигналов в недеактивированном виде
  • Б-скан для более удобной визуализации процесса ультразвукового контроля

радиосигнал на экране УЗ дефектоскопа

  • Режим огибающей для надежной фиксации максимума сигнала, предназначенный для оценки формы дефекта при ультразвуковом контроле сварных швов и основного металла.
  • Сохранение и вызов настроек из памяти прибора

огибающая на ультразвуковом дефектоскопе УСД-50

  • Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
  • Полноэкранный режим работы УЗ дефектоскопа УСД-50 -  640х480 точек

Просмотр результатов УЗК на дефектоскопе

  • TOFD режим
  • Поддержка АРД-диаграмм

Полноэкранный режим ультразвукового дефектоскопа

  • Функция смена цвета фона и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном свете

Смена фона экрана дефектоскопа УСД-50

Бренд
Кропус
Возможность механизированного контроля
Да
Методы контроля
TOFD метод, Классический
Дополнительные функции
ВРЧ, АРК (DAC), А-скан
Разрешение экрана, пикс
640 х 480 точек
АРД
Да
B-skan
Да
Произведено в РФ
Да

Технические характеристики

Развертка мин.: 0 - 2 мкс макс.: 0 - 1 530 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Задержка от -5 мкс до 2 000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
Максимальная длина контролируемого материала (сталь) до 4 500 мм (эхо-режим), 9 000 мм (теневой режим)
Диапазон скоростей 1 000 - 10 000 м/сс шагом 1, 10 и 100 м/с
Задержка в призме 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс
Демпфирование 25 ом / 50 ом/ 1000 Ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и  изменяемой частотой радиоимпульса
Демпфер зондирующего импульса регулируемый 0- 500 нс с с задержкой демпфирования от 0 до 500 нс
Частота повторений ЗИ от 20 до 2 000Гц с шагом 10, 100 и 1 000 Гц
Усилитель широкополосный: 0.1-20 МГц (-6 дБ)
Диапазон регулировки усиления 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
Дополнительная клавиша +dB программируемая
Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК) построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой
Функция АРД построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD
Отсечка компенсированная, 0 - 90% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
Измерение амплитуды в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК)
Дисплей Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
А-сигнал 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
Память 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс USB
Разъемы преобразователей 2 Lemo00
Аккумулятор Li-ion 10.8В, 5 000 mА/ч
Время работы не менее 10 часов работы от встроенного аккумулятора
Внешнее питание блок питания 220 В AC
Напряжение питания 15В / 2,5А  DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,5 кг с аккумуляторами

Комплектация

  • Ультразвуковой дефектоскоп УСД-50 IPS со встроенным Li-Ion аккумулятором
  • Блок питания сетевой 15В / 220В
  • Преобразователь ультразвуковой (по выбору)

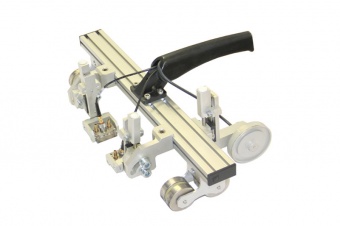

  • Сканер TFD-60 для TOFD метода
  • Преобразователь TF5CL6 (TOFD, 5 МГц, 6 мм)
  • Призма TF06-60 для TOFD метода
  • Кабель Lemo00-Lemo00; 1,5 м
  • Кабель USB для связи с компьютером
  • CD-диск с программным обеспечением
  • Программный пакет для анализа TOFD сканов
  • Защитный чехол для крепления на корпусе оператора
  • Комплект эксплуатационной документации
  • Сумка (кейс) для транспортировки и хранения
