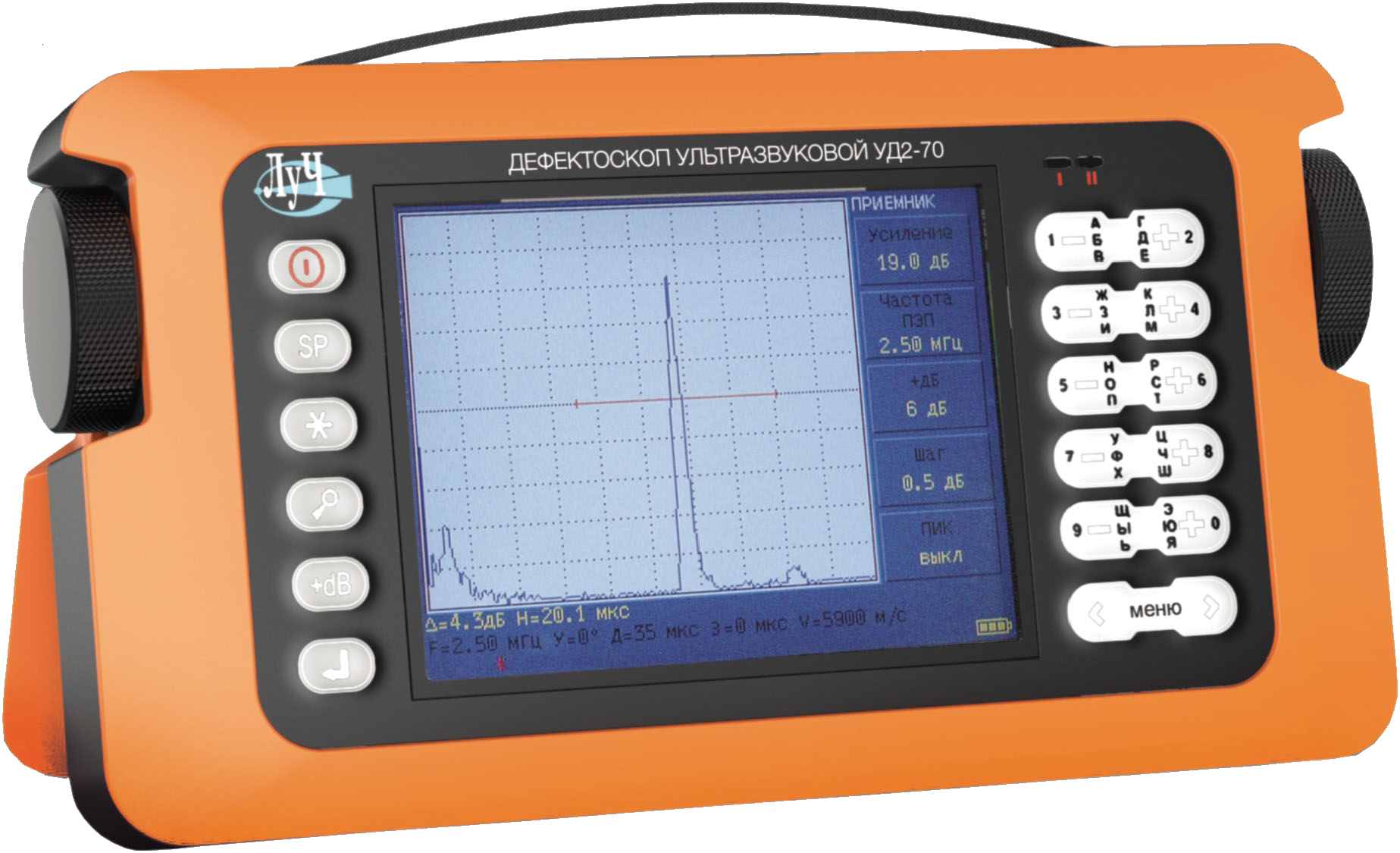

Ультразвуковой дефектоскоп УД2-70

НПП ЛУЧ
Ультразвуковой дефектоскоп УД2-70
Ультразвуковой дефектоскоп УД2-70
Ультразвуковой дефектоскоп УД2-70
Гарантия: 1 год
0 (0)
Ультразвуковая диагностическая аппаратура УД2-70 служит для обнаружения аномалий в структуре и сплоченности разнообразных материалов, сваренных швов, а также металлических изделий. Она осуществляет оперативное определение глубины расположения и точных позиций неисправных мест, а также соотношение мощности сигналов, возникающих вследствие имеющихся повреждений. Этот прибор способен проводить замеры в диапазоне от 1 мм до 7 500 мм по масштабу стальных конструкций.
Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Портативный прибор УД2-70, основанный на ультразвуковых технологиях, создан для осмотра различных изделий на предмет выявления несанкционированных разрывов и неоднородности в структуре материалов, полуизделий, финальных продуктов и сварных швов. Он позволяет определить точное местоположение и глубину обнаруженных дефектов, а также сравнить уровни амплитуд сигналов от аномалий. В этом дефектоскопе также присутствует функция специализированных меню, предназначенная для особой диагностики частей и агрегатов локомотивов, вагонов, МВПС и колесных пар, содержащая типичные настройки устройства для этих целей.

Дефектоскоп УД2-70 внесён в Госреестры средств измерений РФ, Белоруссии и Казахстана. Разрешён к применению Федеральной службой по экологическому, технологическому и атомному надзору. Прибор зарегистрирован в перечнях средств измерений, диагностики и контроля, применяемых в гражданской авиации РФ и на предприятиях ОАО «РЖД».

Назначение

Ультразвуковой дефектоскоп модели УД2-70, созданный в соответствии с ГОСТ 23049-84, является универсальным прибором для диагностики изделий и материалов. Его основное предназначение - выявление несоосностей и непрерывности в структуре готовой продукции, полуфабрикатов и элементов, соединенных сваркой или лужением. Более того, он способен точно определить глубину расположения обнаруженных дефектов, а также измерить и сопоставить амплитуды сигналов, отразившихся от них.





Устройство и работа дефектоскопа

Ультразвуковой контроль используется в дефектоскопии благодаря способности ультразвуковых колебаний распространяться сквозь объекты исследования и отражаться от их внутренних нарушений структуры и границ различных материалов. Для генерации ультразвуковых волн в испытуемом предмете применяются пьезоэлектрические преобразователи, которые переводят электрические колебания в механические - это ключевые компоненты, называемые ПЭП. Эти же преобразователи затем собирают отраженные от дефектов ультразвуковые сигналы, которые усиливаются, обрабатываются, переводятся в цифровой вид и отображаются на экране аппарата. На дисплее это выглядит как график, известный как А-скан, и позволяет оценить внутреннее состояние изделия.

Функциональные характеристики ультразвукового дефектоскопа:

  • Ресурс для сохранения пользовательских настроек;
  • Архив замеренных данных о толщине проверяемых объектов;
  • Возможность хранения изображений в формате А-скана;
  • Две отдельные системы для оповещения о наличии дефектов;
  • Настройка чувствительности с возможностью временной коррекции;
  • Функционал для расширения изображения на экране;
  • Электронный масштабирующий инструмент;
  • Опция фиксации текущего изображения на дисплее;
  • Защита параметров устройства функцией блокировки;
  • Интегрированные часы и календарь;
  • Возможность синхронизации с компьютером через специальный интерфейс.

Особенности ультразвукового дефектоскопа:

  • Малые габариты;
  • Построение АРД диаграмм;
  • Два независимых строба АСД;
  • Автоматическая регулировка усиления;
  • Иммерсионный режим работы;
  • Возможность синхронизации с внешними устройствами;
  • Возможность обновления программного обеспечения Потребителем;
  • В-Скан;
  • Большой цветной дисплей с высокой контрастностью и разрешающей способностью;
  • Встроенные часы и календарь;
  • Индивидуальный прочный пластиковый корпус для тяжелых условий эксплуатации;
  • Возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
  • Встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
  • Специальная комплектация для ОАО "РЖД" и метрополитена.

Параметр “Толщина изделия”

  • Задает толщину изделия в мм для корректного расчета координат дефекта в случае многократных отражений УЗК в тонкостенных изделиях имеет состояния: ВЫКЛ. или изменяется от 0,1 до 50 мм с шагом 0,1 мм.
  • Параметр “АРУ’ (“Автоматическая регулировка усиления”). При включенной АРУ усиление прибора автоматически доводится до уровня, превышающего уровень второго строба на 25 %. При выключенной АРУ дефектоскоп работает в обычном режиме.

Примечание. В подавляющем большинстве методик контроля режим АРУ должен быть выключен.







Параметр ‘Уровень ВРЧ”

  • Изменяет уровень ВРЧ в текущей точке в пределах от О до 60 дБ с шагом 0,5 или 1 дБ.
Бренд
НПП ЛУЧ
Основной объект контроля
Металлы
Методы контроля
Классический
Дополнительные функции
ВРЧ
АРД
Да
B-skan
Да
Произведено в РФ
Да
Рабочие частоты 0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали от 1 до 7500 мм
Диапазон рабочих частот приёмного такта от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний от 100 до 15000 м/с
Частота повторения зондирующих импульсов 30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка тип А, В
Диапазон задержки развёртки от -30 до 7500 мм
Погрешность измерения глубины залегания дефектов ±(0,1 + 0,02Н) мм
Дискретность измерения расстояний 0,1 мм
Погрешность измерения отношений амплитуд сигналов ±(0,1 + 0,03 N) дБ
Диапазон регулировки ВРЧ от 0 до 80 дБ
Память
- настроек
- изображения развёртки типа А
- значений глубиномера

400
400
4000
Интерфейс связи с компьютером USB
Размер рабочей части экрана 111,4 х 83,5 мм
Диапазон рабочих температур -10...+50 °С
Электрическое питание:
   - аккумуляторное
   - сеть переменного тока

12 В;
220 В 50 Гц
Время непрерывной работы не менее 14 ч
Степень защиты корпуса IP 64
Габаритные размеры (без ручки для переноса) не более 245х77х145 мм
Масса электронного блока не более 2,2 кг

Комплектация

  • Электронный блок дефектоскопа;
  • Преобразователь П111-2,5-К12-03;
  • Преобразователь П111-5-К6-03;
  • Преобразователь П121-2,5-65-Б4-03;
  • Преобразователь П121-5-70-А1-03;
  • Соединительный кабель для ПЭП;
  • Соединительный кабель для ПК;
  • Программное обеспечение;
  • Сетевой блок питания;
  • Съёмный аккумулятор;
  • Руководство по эксплуатации;
  • Паспорт;
  • Сумка.

Принадлежности

  • Комплект для построения АРД диаграмм: ПО для электронного блока и памятка по его установке, образец V2;
  • Переходник для заряда съёмной аккмуляторной батареи вне прибора;
  • Чехол для электронного блока;
  • Запасной аккумулятор;
  • Инвертор - 12 В, ~220 В, 100 мА;
  • USB-flash карта.
