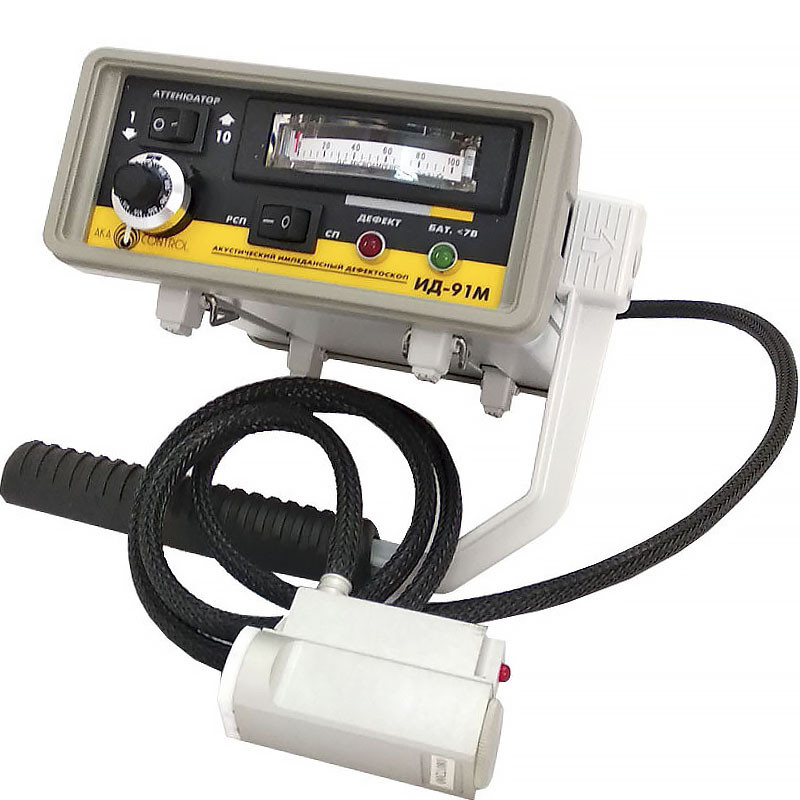

Акустический импеданстный дефектоскоп ИД-91М

Акустический импеданстный дефектоскоп ИД-91М превью 1
Акустический импеданстный дефектоскоп ИД-91М превью 2
Акустический импеданстный дефектоскоп ИД-91М превью 3
Акустический импеданстный дефектоскоп ИД-91М превью 4
Акустический импеданстный дефектоскоп ИД-91М превью 5
Гарантия: 1 год
0 (0)
Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях и в изделиях из композиционных материалов, применяемых в авиастроении. Дефектоскоп является прибором индикаторного типа.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Акустический импедансный дефектоскоп ИД-91М предназначен для обнаружения локальных расслоений многослойных композиционных материалов. Дефектоскоп является прибором индикаторного типа, предназначенным для ручного контроля в цеховых и лабораторных условиях, а также в тех случаях эксплуатации, когда климатические условия не препятствуют его применению.

Области применения

Авиастроение; организации, эксплуатирующие летательные аппараты; космическая отрасль

Факторы, ограничивающие область применения дефектоскопа

  • низкие (менее 1 ГПА) модули упругости наружного слоя контролируемого изделия;
  • вибрация контролируемого изделия;
  • залегание дефекта на глубине более половины толщины сплошного слоя;
  • шероховатость поверхности Rz > 30мкм;
  • “залипание” дефекта, т.е. полное прилегание слоев при отсутствии сцепления между ними.

Особенности:

Дефектоскоп является портативным прибором, предназначенным для ручного контроля в цеховых и лабораторных условиях, а также в тех случаях эксплуатации, когда климатические условия не препятствуют его применению.

Принцип действия:

Акустический импедансный метод использует зависимость механического импеданса контролируемого участка изделия от наличия в этом участке дефекта или изменения механических параметров изделия (ребра жесткости, толщины слоев и т.п.). Механическим импедансом Z называют отношение возмущающей силы F к вызываемой ею колебательной скорости V контролируемого участка объекта. Z= F / V

В дефектоскопе реализован импульсный вариант импедансного метода контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждают упругие колебания, приемным пьезоэлементом принимают их и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.

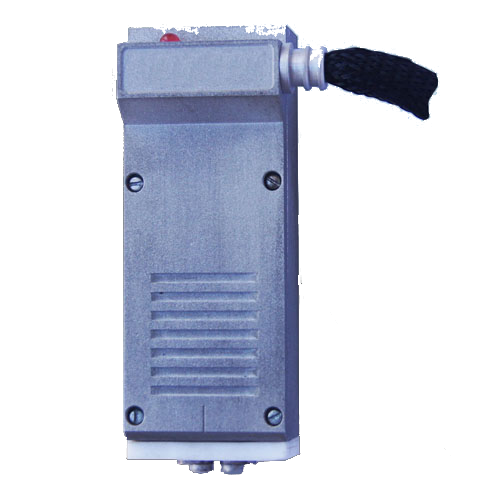

Принцип работы СП-преобразователя

В нагруженном на контролируемое изделие вибраторе, представляющем собой клееную конструкцию из излучающего, приемного пьезоэлементов и контактного наконечника, возбуждают импульс акустических колебаний, параметры которого определяются самим вибратором и механическим импедансом участка контролируемого изделия, на который нагружен вибратор. По амплитуде и частоте принятых колебаний судят о дефектности изделия.

Принцип работы РСП-преобразователя

В одном из двух вибраторов, нагруженных на контролируемое изделие, возбуждают импульс акустических колебаний, который, пройдя от точки ввода колебаний, принимается приемным вибратором в точке приема. Излучающий и приемный вибраторы являются узкорезонансными акустическими системами с одинаковыми резонансными частотами, поэтому колебания с частотой излучающего вибратора надежно принимаются приемным вибратором. Амплитуда импульса принятых колебаний является функцией многих параметров, таких как: добротность вибраторов, амплитуды возбуждающего импульса, силы прижатия вибраторов к изделию, а также механического импеданса зоны ввода и приема колебаний в изделии. По амплитуде принятых колебаний судят о дефектности изделия.

Основной объект контроля
Композиты
Методы контроля
Классический
Произведено в РФ
Да

Технические характеристики

Технические характеристики.


Тип преобразователя СП РСП
Контролируемый материал* сотовые конструкции сплошной пластик
Минимальный размер выявляемого дефекта 5mm 8mm
Минимальная толщина обшивки 0.5мм 0.8мм
Минимальный радиус кривизны выпуклой (вогнутой) поверхности 6(20)мм 6(20)мм
Краевой эффект ( диаметр минимальной зоны контроля 20мм 50мм
Питание напряжениe питания 7,5-12 В (тип 6F22, Крона)
Световая и звуковая индикация дефекта есть
Габариты электронного блока 160 х 74 х 200 мм
Габариты преобразователей 67 х 28 х 45 мм 100 х 32 х 22 мм
Диапазон рабочих температур -10…+40 °C
Масса электронного блока 0,5 кг
Порог срабатывания сигнализации о дефекте 75  (для некоторых исполнений 60)
Максимальная скорость сканирования для конструкций с шероховатостью контролируемой поверхности Rz<30 0,10м/с

Базовый комплект поставки

  • Блок электронный 1 шт.
  • Преобразователь СП 1 шт.
  • Преобразователь РСП 1 шт.
  • Источник питания сетевой (возможно зарядное устройство) 1 шт.
  • Батарея (возможен аккумулятор) 1 шт.
  • Паспорт. Техническое описание 1 шт.
  • Стандартный образец СО-91 1 шт.

Правила хранения и транспортировки

Упакованные дефектоскопы должны храниться в сухом помещении в соответствии с условиями хранения 1 по ГОСТ 15150-69. В помещении для хранения не должно быть токопроводящей пыли, паров, кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

Транспортирование дефектоскопа без упаковки допускается только в пассажирских вагонах, каютах судов, салонах автомобилей и самолетов при температуре от –10 до +50 градусов по Цельсию и относительной влажности до 98% при температуре +20 градусов по Цельсию.
