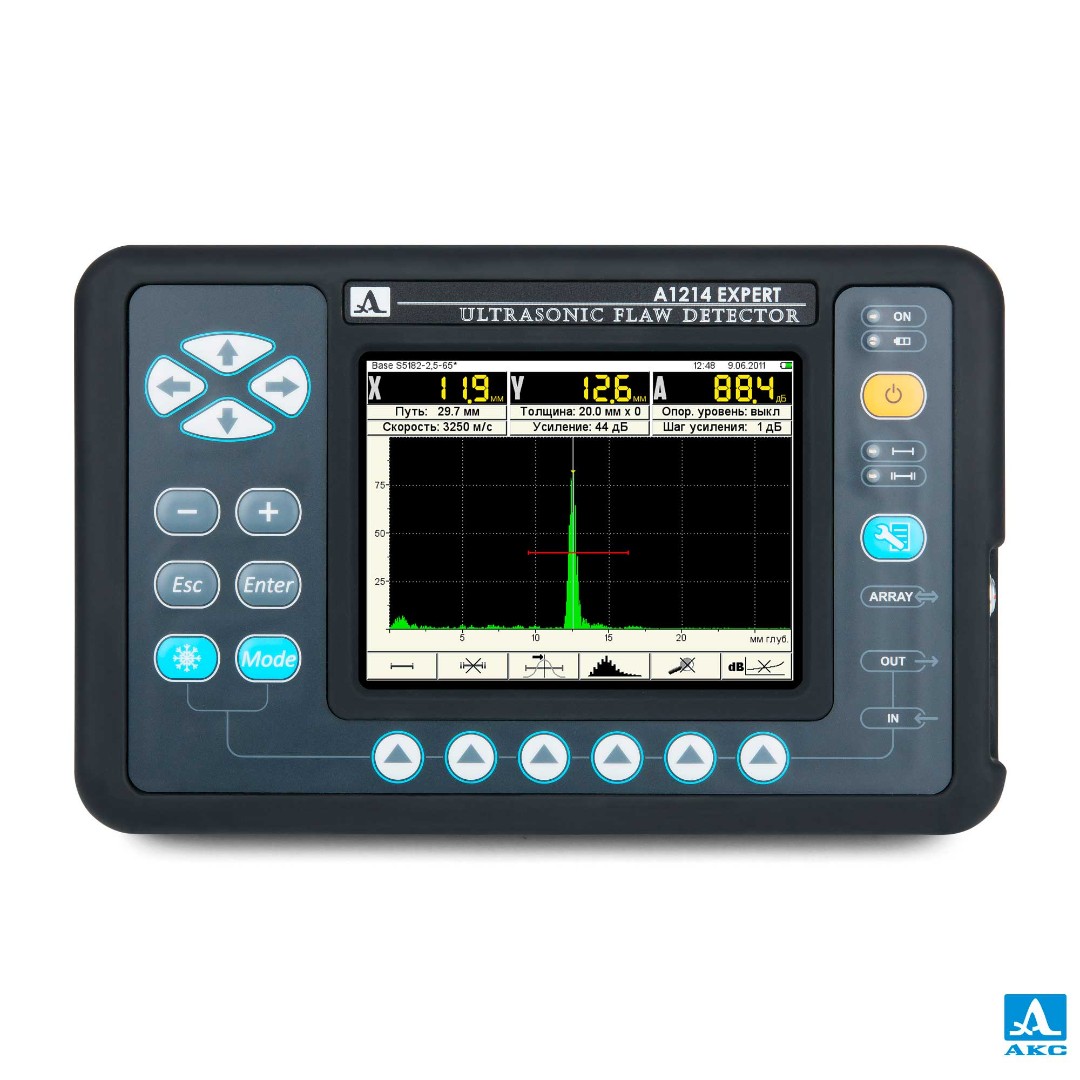

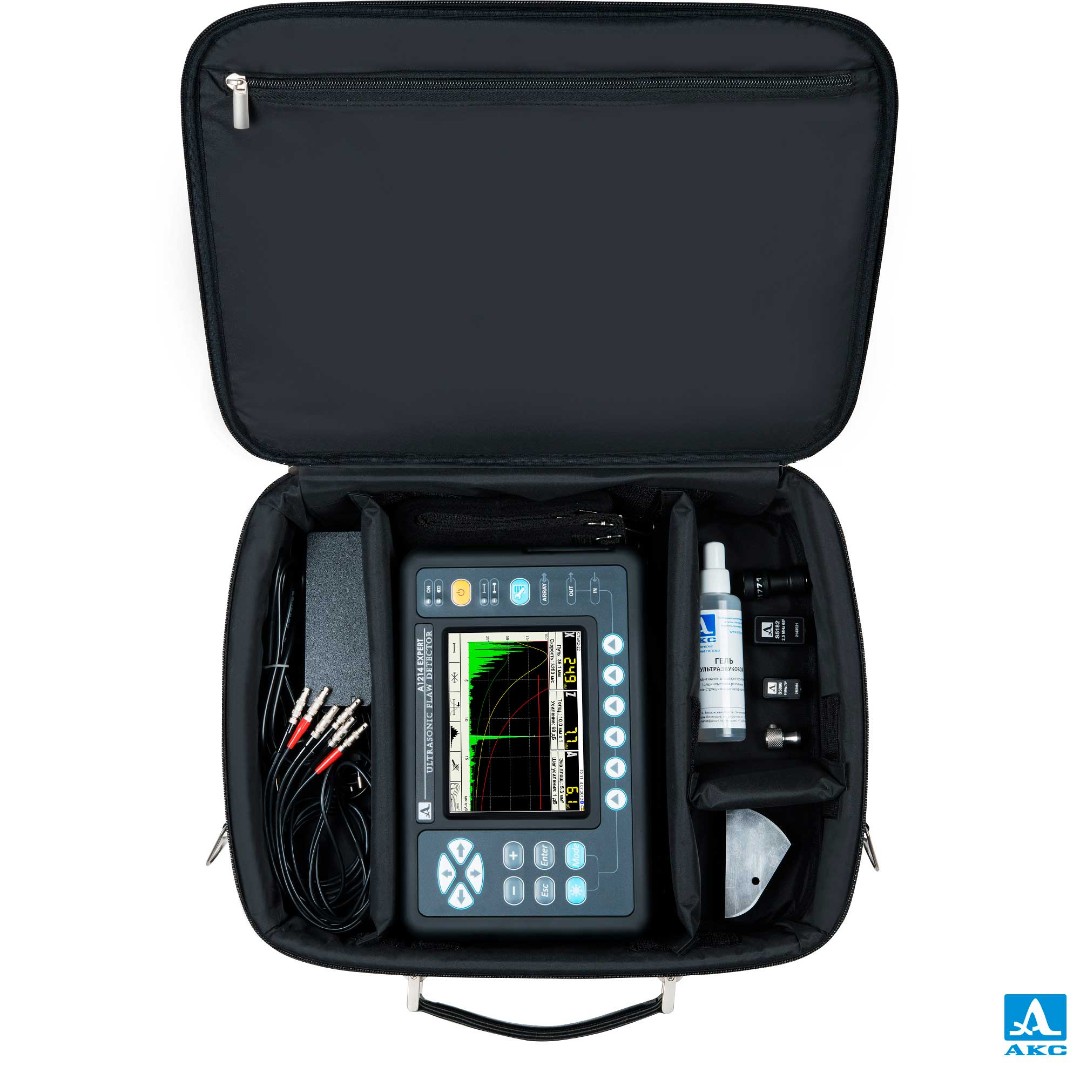

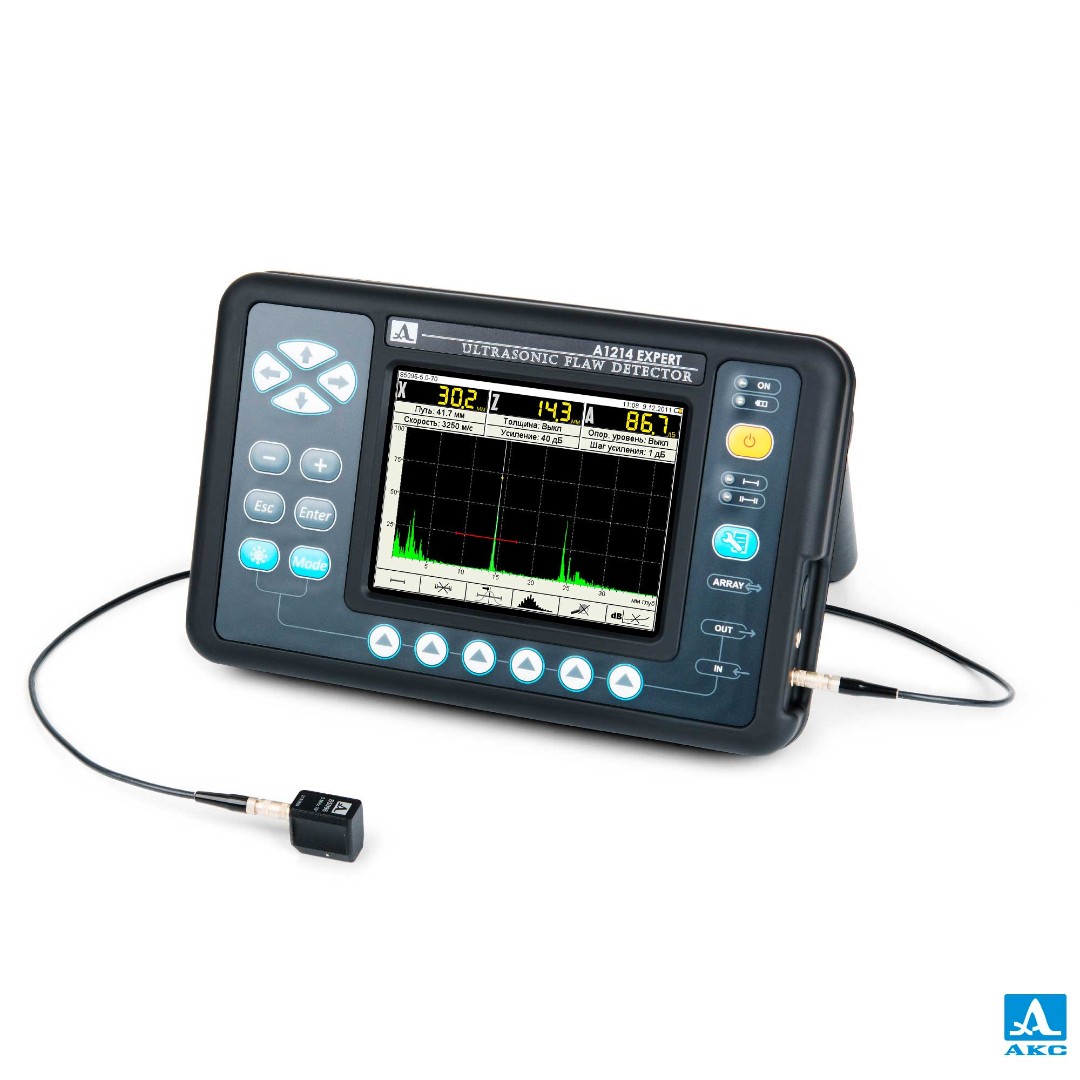

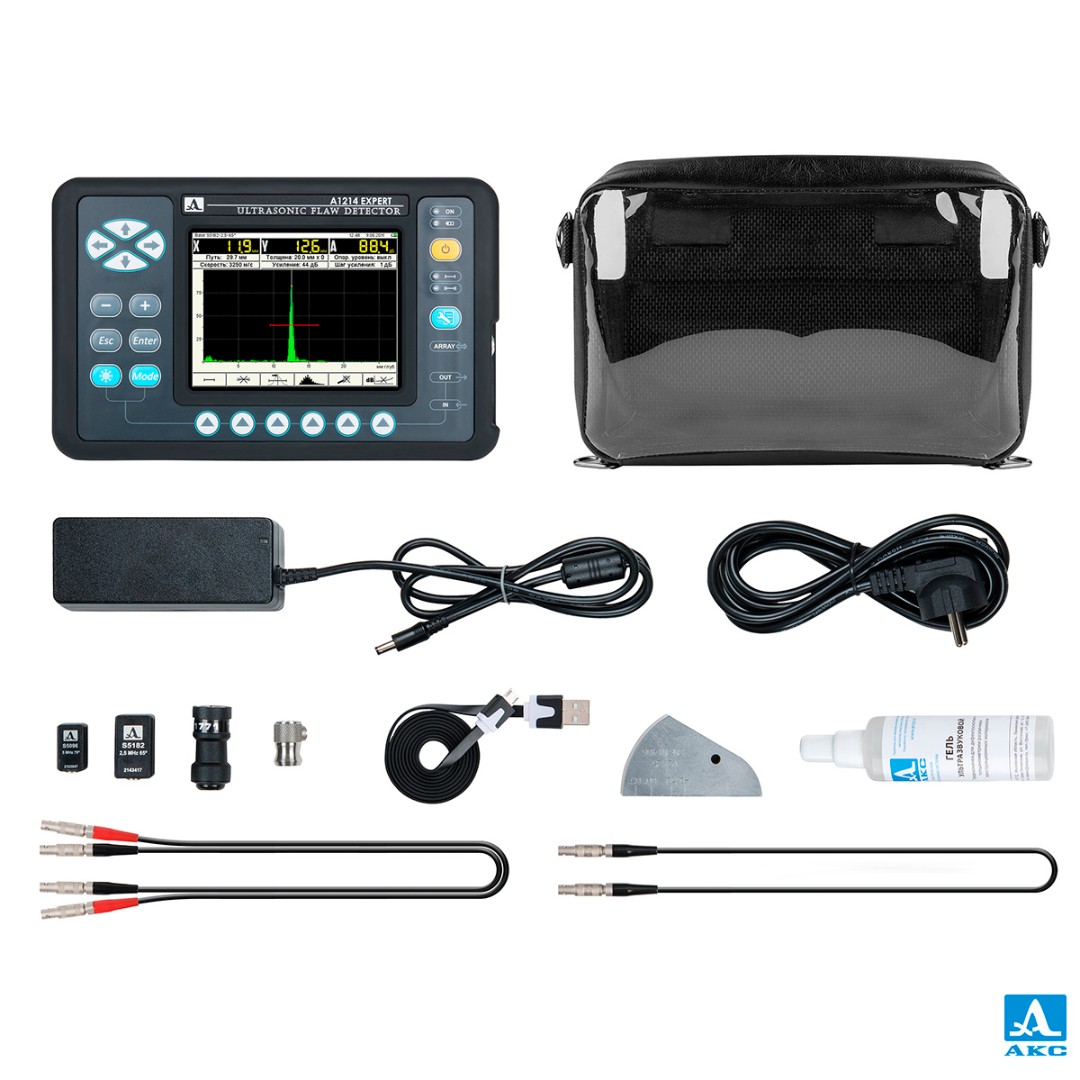

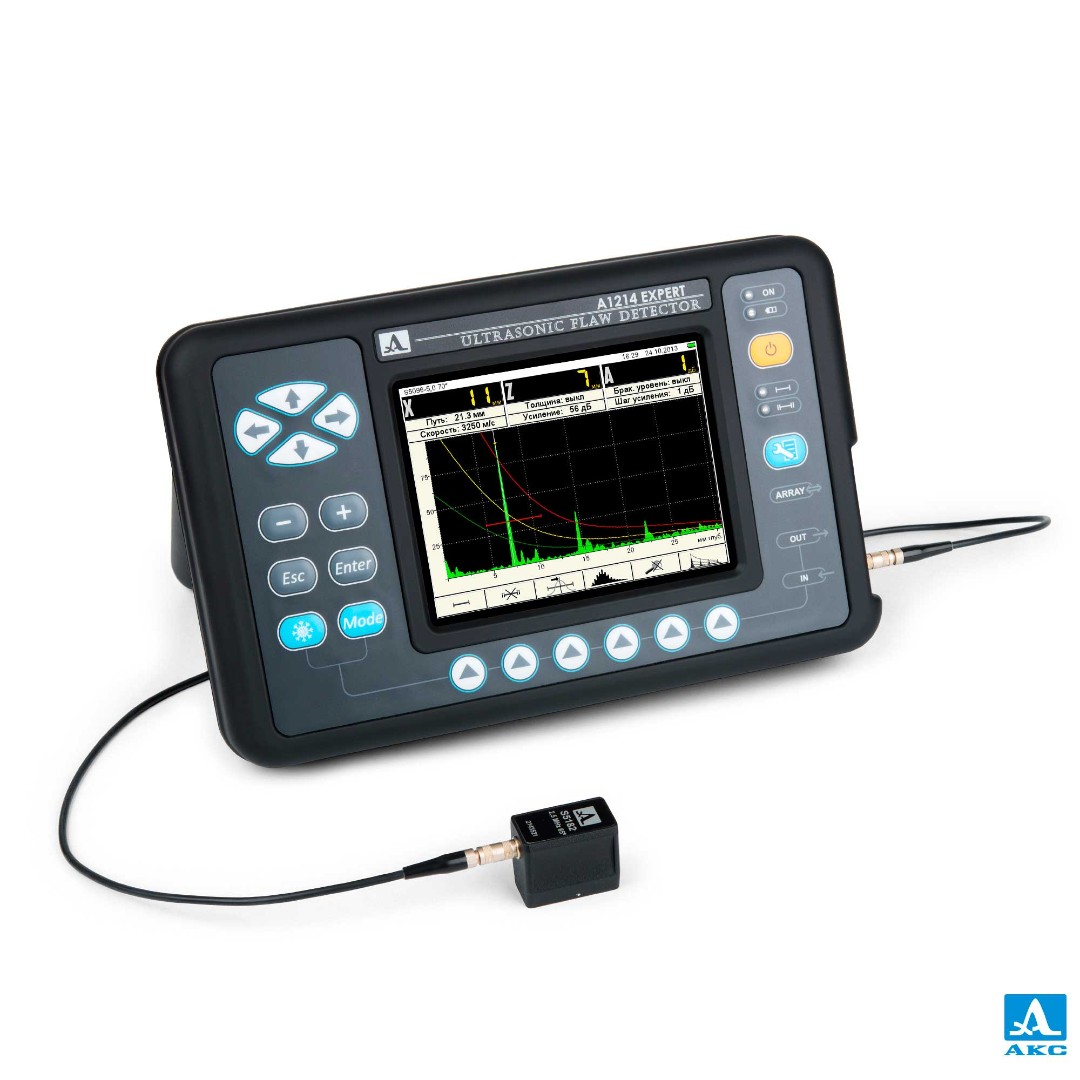

Ультразвуковой дефектоскоп А1214 EXPERT - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение
- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
- большой высококонтрастный цветной дисплей (640х480 точек) позволяет долго работать с прибором, не напрягая зрение.
- самый удобный интерфейс работы с использованием клавиш "быстрого доступа"
- диапазон рабочих температур: от -30°С до +50° С
- максимальное время непрерывной работы - 18 часов
- вес дефектоскопа с аккумулятором - 1,8 кг
- быстросъемный аккумулятор
- полностью цифровой тракт
- интуитивный интерфейс настройки и работы с прибором
- ударопрочный корпус, степень защиты по IP65
- антискользящее прорезиненное покрытие электронного блока
- большая библиотека настроек (100 конфигураций)
- Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры
- энергонезависимая память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
- традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- запоминание на экране огибающей максимумов сигнала
- автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- программируемая форма зондирующего импульса
- регулируемая частота посылки зондирующих импульсов (до 1000 Гц)
- построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- возможность использования DAC-кривых
- дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- связь с компьютером по высокоскоростному USB-порту
- совместимость с широким спектром преобразователей различных производителей

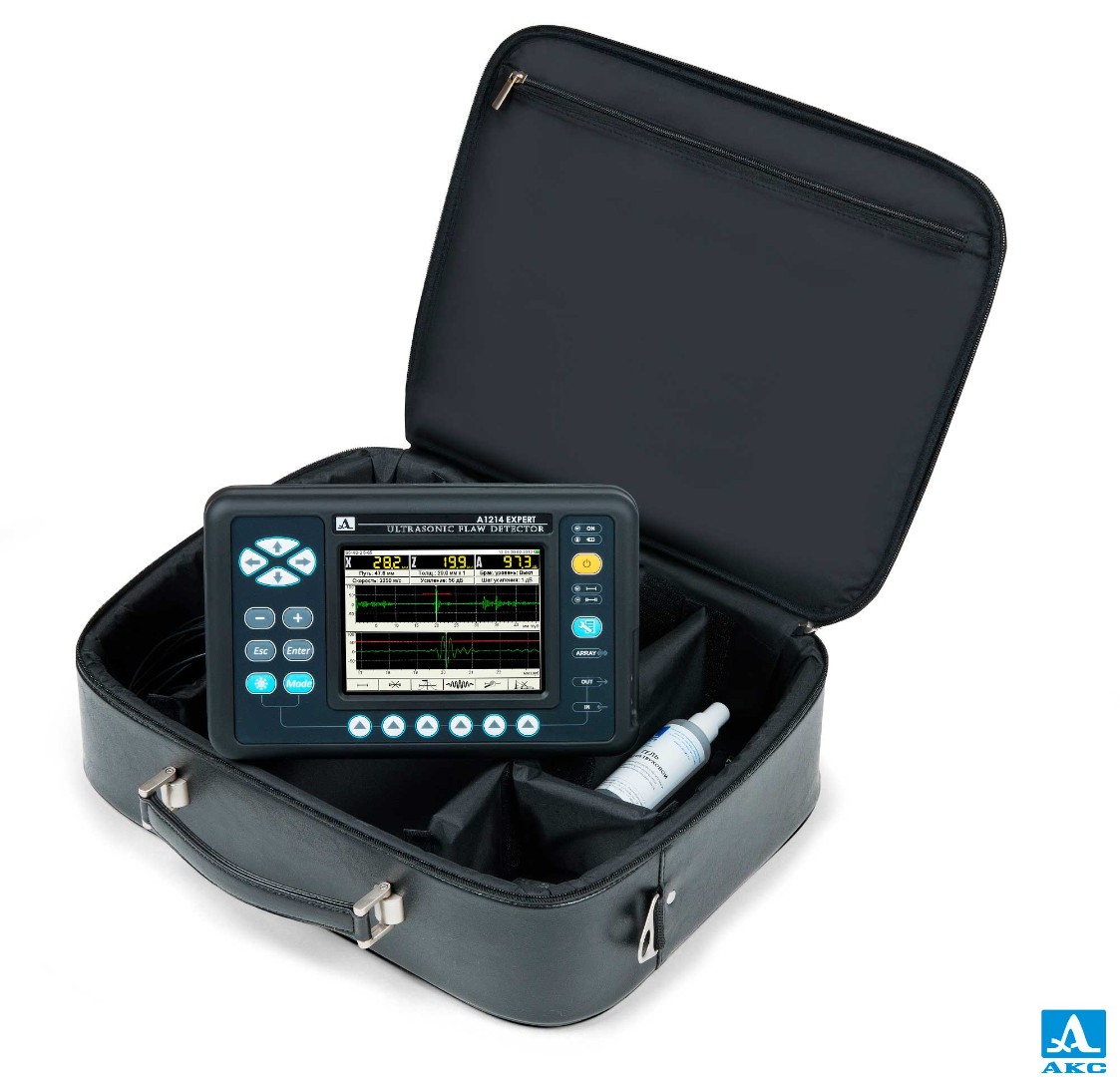

Сигнал типа RF(радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Интуитивный интерфейс настройки и работы с прибором
-
Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.
-
Большая библиотека конфигураций настраиваемых параметров (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.
-
Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).
Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА, позволяет оперативно подстраивать параметры контроля.
-
Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.
-
Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.
-
Работа с результатами измерений
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Параметр Значение Диапазон устанавливаемых номинальных частот ультразвука от 0,5 до 15,0 МГц Отклонение рабочих частот от номинальных ± 10% Диапазон настройки на скорость ультразвука в материале от 500 до 14 999 м/с Диапазон перестройки усиления приемника от 0 до 100 дБ Отклонение установки усиления ± 1,0 дБ Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: S3568 2.5A0D10CL от 7 до 6 000 мм D1771 4.0A0D12CL от 2 до 3 000 мм Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями ±(0,02H+1,00) мм Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями: S5182 2.5A65D12CS от 2 до 1 300 мм S5096 5.0A70D6CS от 2 до 500 мм Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями: глубины H ±(0,03H+1,00) мм дальности по поверхности L ±(0,03L+1,00) мм Диапазон измерений временных интервалов на частоте 2,5 МГц от 0 до 1 900 мкс Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм ±(0,1+0,0001Тизм) мкс Источник питания аккумулятор Номинальное значение напряжения питания 11,1 В Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее: 18 ч Диапазон рабочих температур от -30 до +55ºC Тип дисплея цветной TFT Разрешение дисплея 640 х 480 Габаритные размеры электронного блока: 260 х 166 х 80 мм Масса с аккумулятором: 1,8 кг
