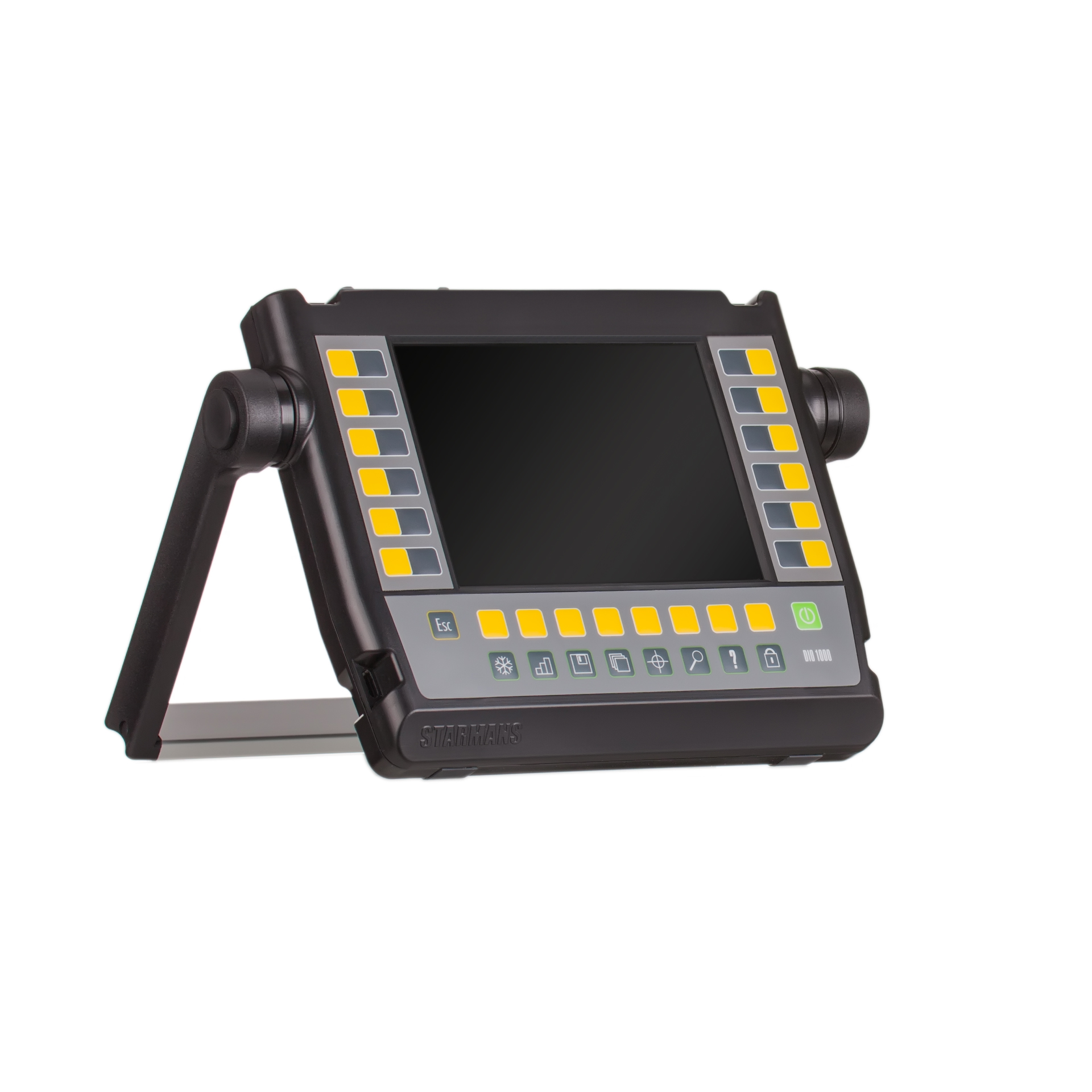

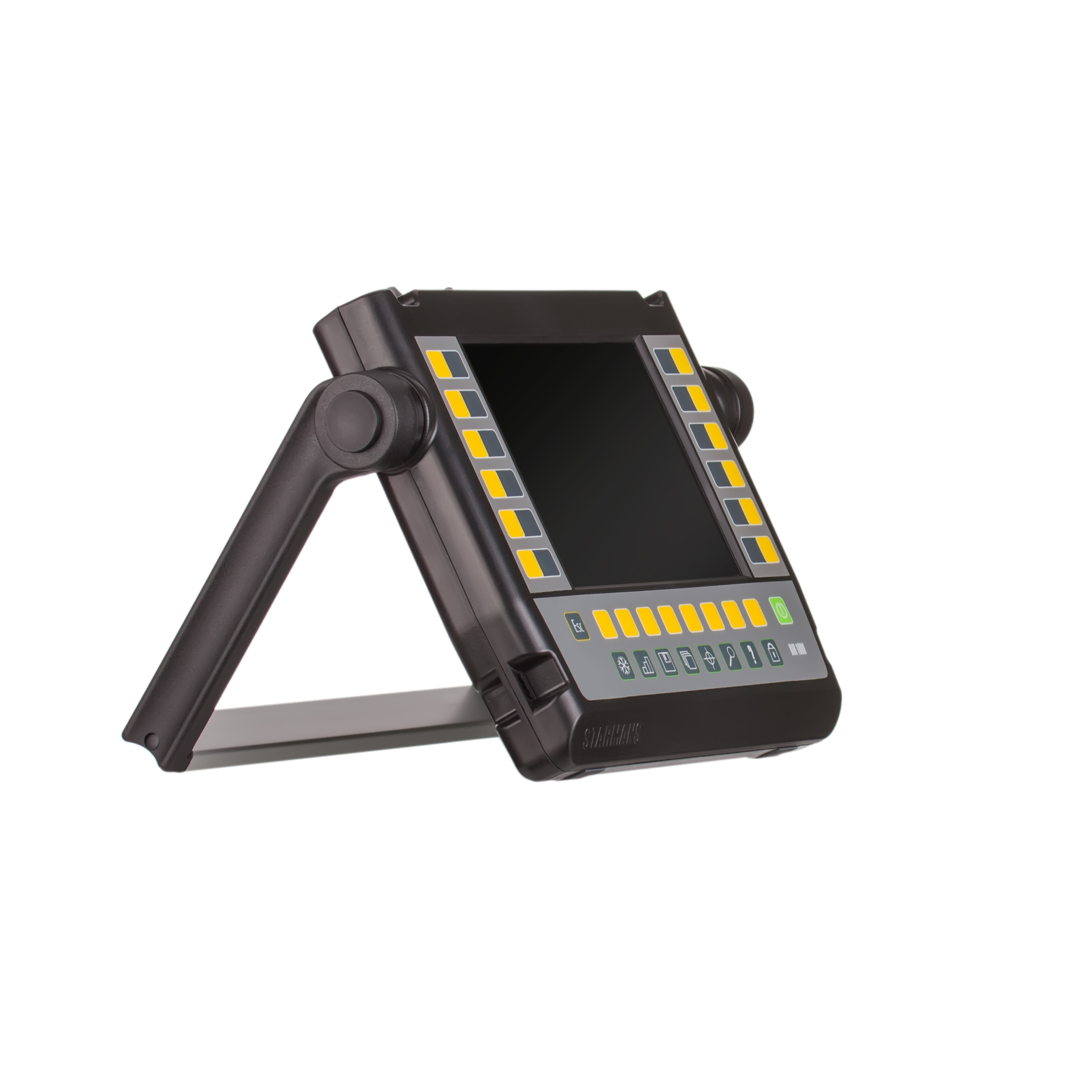

Ультразвуковой дефектоскоп DIO 1000 PA

Ультразвуковой дефектоскоп DIO 1000 PA является флагманом новой серии дефектоскопов DIO 1000 от компании «STARMANS electronics, s.r.o.» (Чехия). Дефектоскопы этой марки нашли широкое применение по всему миру благодаря инновационным решениям, высочайшей надежности и ценовой доступности относительно конкурентов подобного класса.

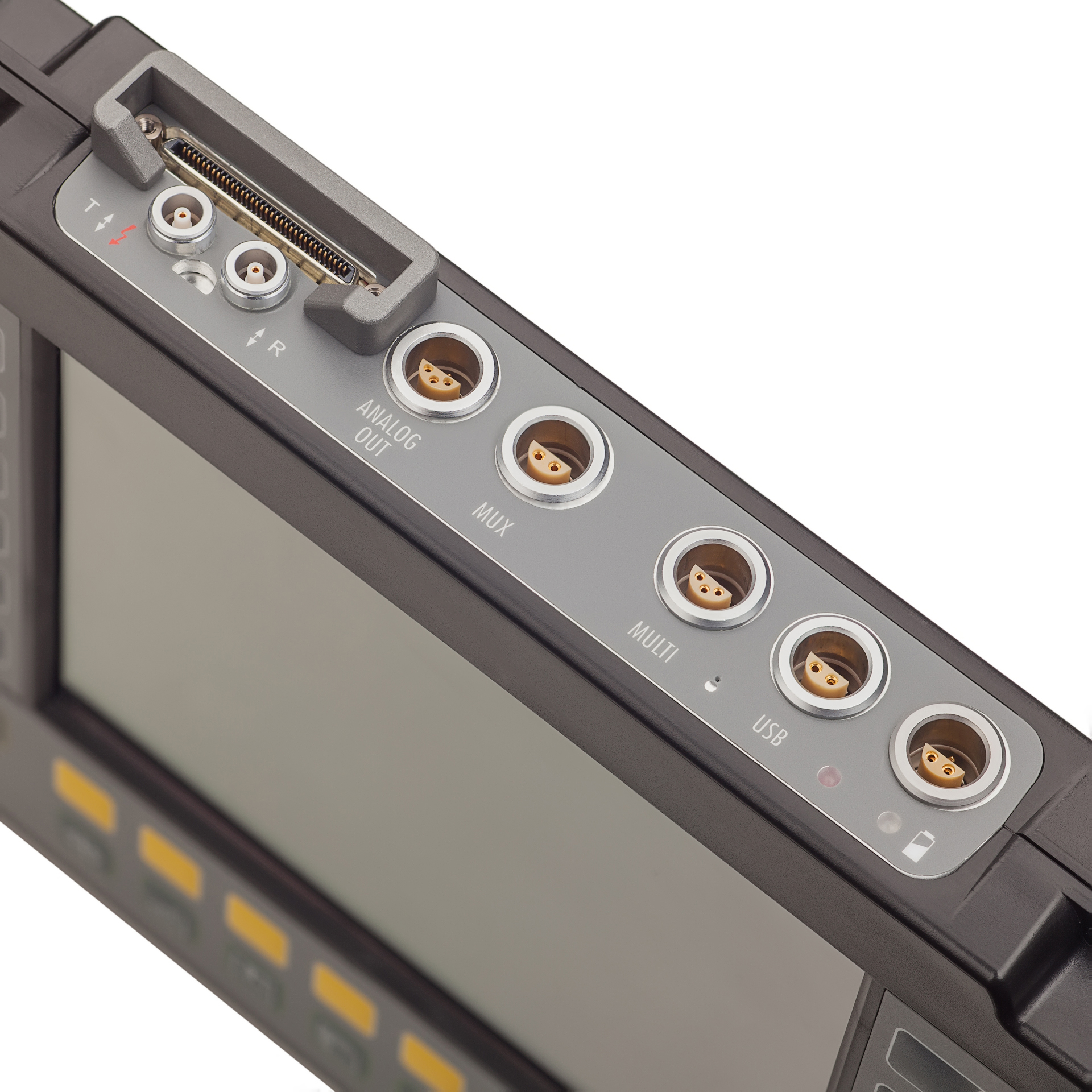

Дефектоскоп сконструирован с применением высокотехнологичных микрокомпонентов, что позволило значительно уменьшить его вес и габариты, сделав максимально удобным в работе. DIO1000 PA имеет полный функционал базовой модели DIO 1000 SFE, а также функционал работы с фазированными решетками в режиме томографа, возможность работы с ЭМА методом, TOFD методом, а также возможность использования механизированных сканеров. Кроме того ультразвуковой дефектоскоп DIO 1000 PA работает с любыми отечественными и зарубежными преобразователями.

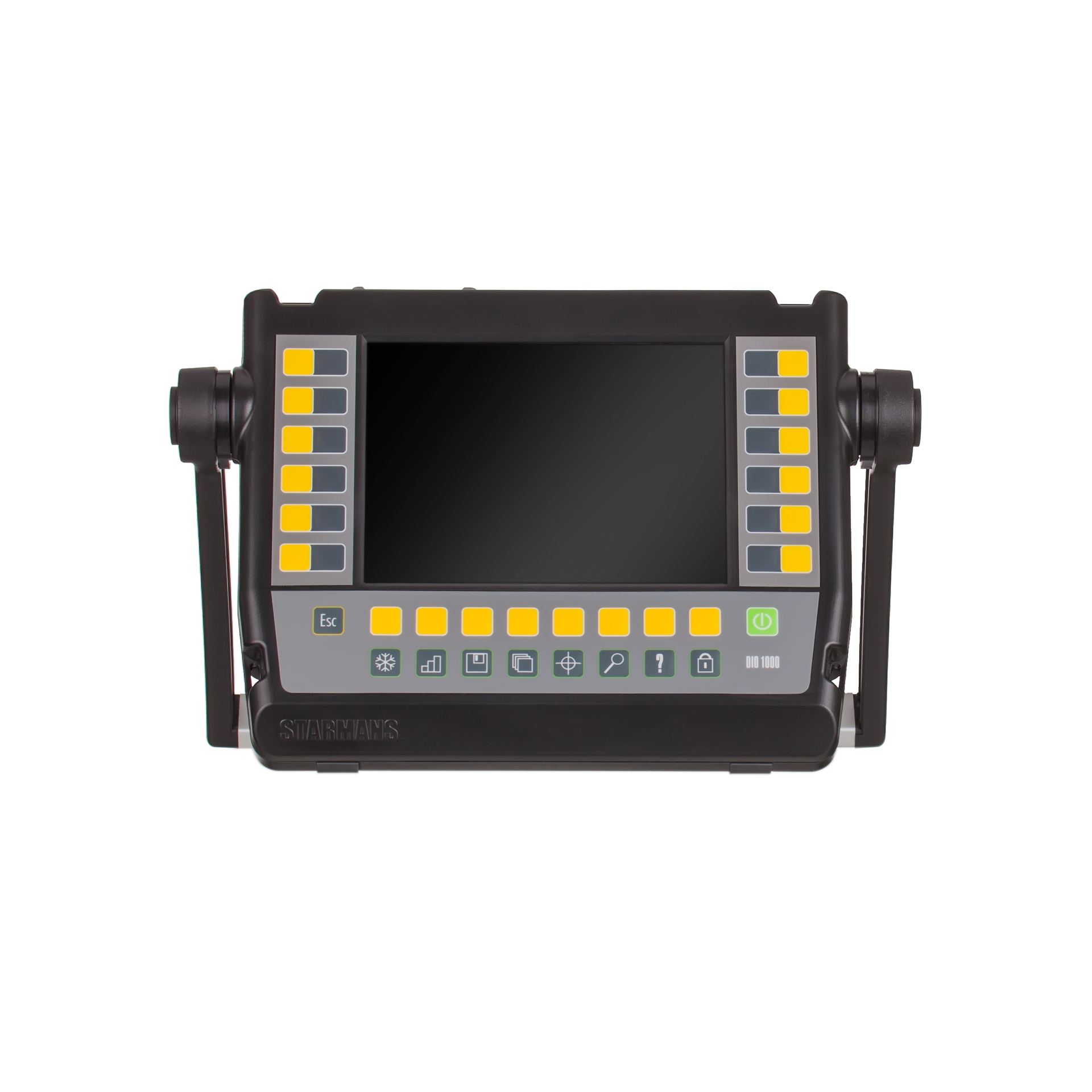

Цветной, антибликовый TFT дисплей с высоким разрешением (1024х768) и большими углами обзора удобен для работы при любом освещении. Внутренняя память прибора (16 Гб) позволяет сохранять большое количество А-сканов и настроек.

Дефектоскоп DIO 1000 PA сертифицирован в Федеральном Агентстве По Техническому Регулированию И Метрологии РФ (Свидетельство об утверждении типа средства измерения CZ.C.27.195.A №65220) , зарегистрирован в Государственном реестре средств измерений под №66706-17 и допущен к применению на территории Российской Федерации.

ВИЗУАЛИЗАЦИЯ

Интерфейс позволяет визуализировать и одновременно выводить на экран различные развертки и сканы. Комбинация сканов позволяет одновременно выявлять и охарактеризовать потенциальные дефекты под разными углами с использованием фазированной решётки.

РЕЖИМ ПРОФИЛЯ СВАРНОГО ШВА (WELD MANAGER)

Функция, позволяющая задать геометрию сварного шва для наглядного представления положения дефекта в проекции сварного соединения.

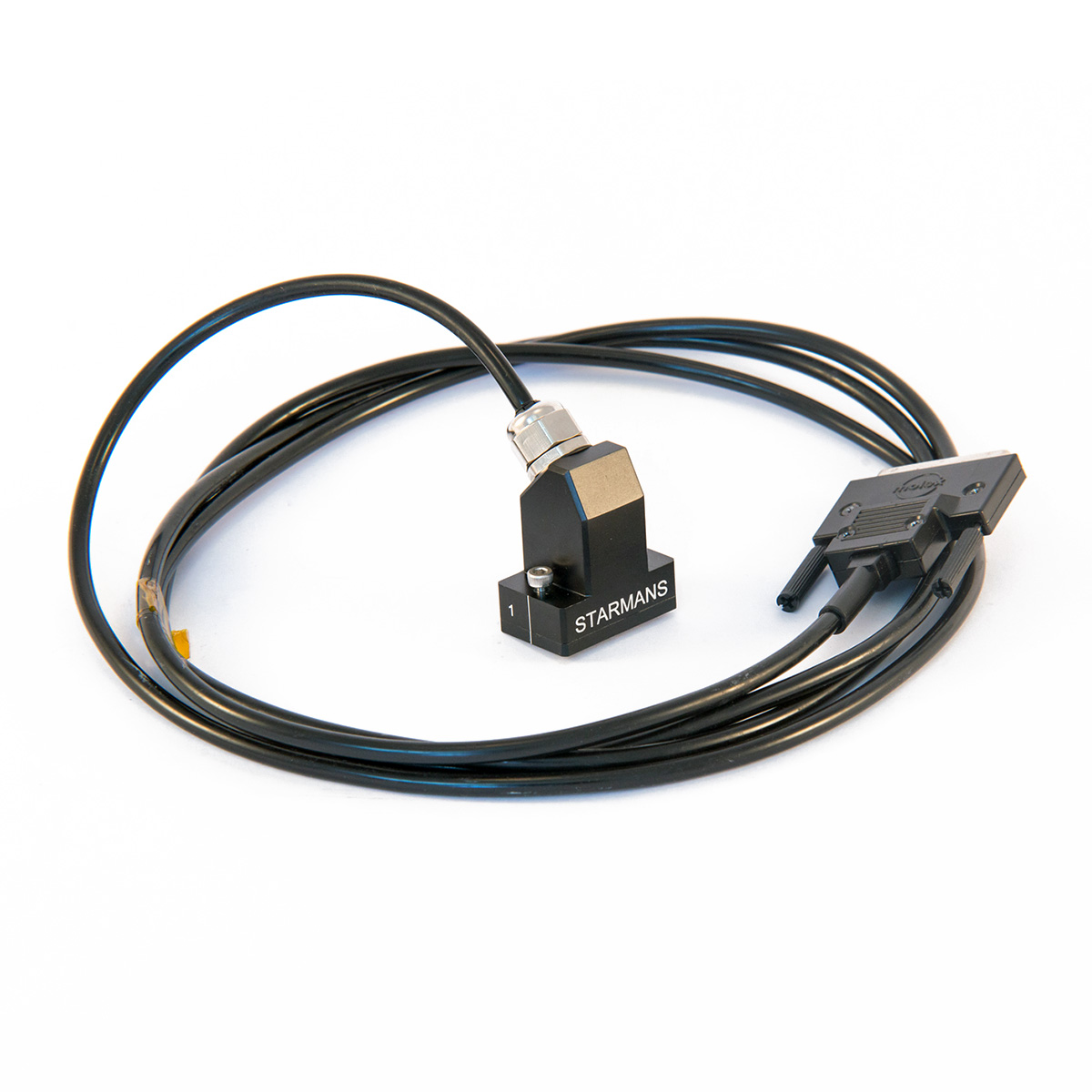

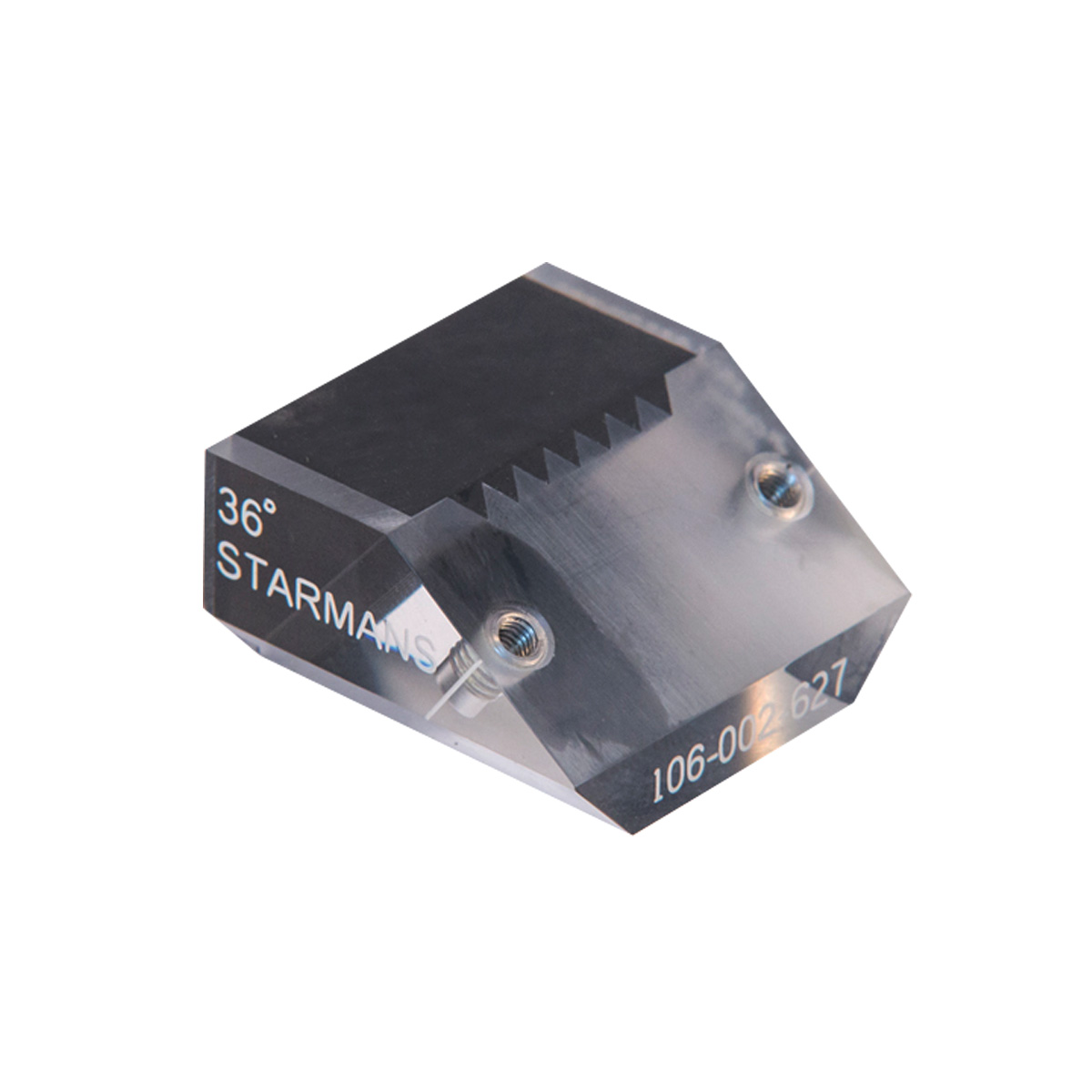

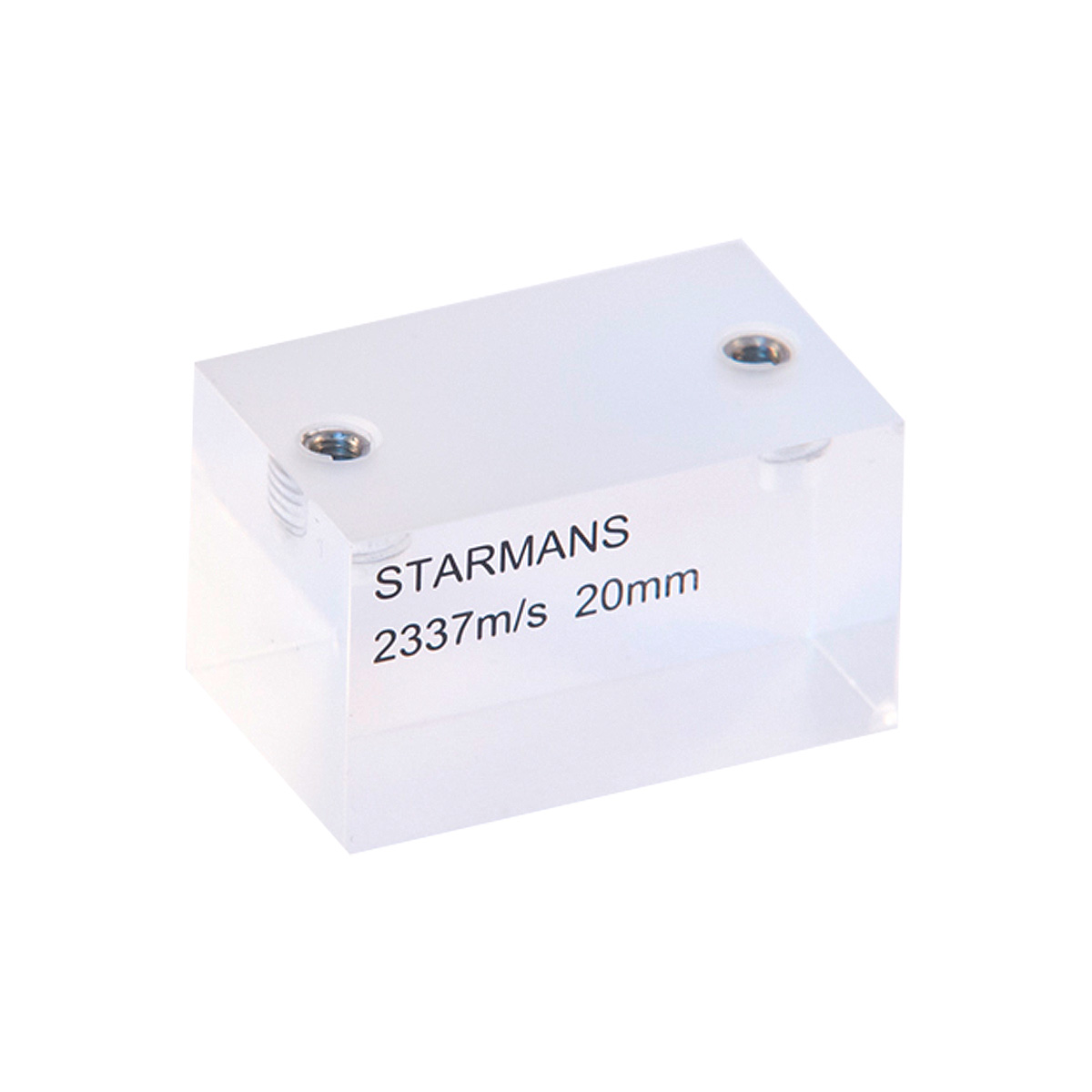

ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАНИЯ ПРЕОБРАЗОВАТЕЛЕЙ С ФАЗИРОВАННОЙ РЕШЕТКОЙ РАЗЛИЧНОЙ АПЕРТУРЫ: 8, 16, 32 ЭЛЕМЕНТА

Позволяет оптимально подобрать датчики с фазированной решеткой под любую задачу контроля

СОЗДАНИЕ НАГЛЯДНЫХ ОТЧЕТОВ

Функция создания отчетов обеспечивает вывод информации в нескольких форматах. Имеется возможность самостоятельной конфигурации отчетов, путем редактирования файлов XML. Созданные отчеты в различных форматах (PNG, HTML, XML и т.д.) переносятся на компьютер через USB-накопитель, подключаемый к дефектоскопу.

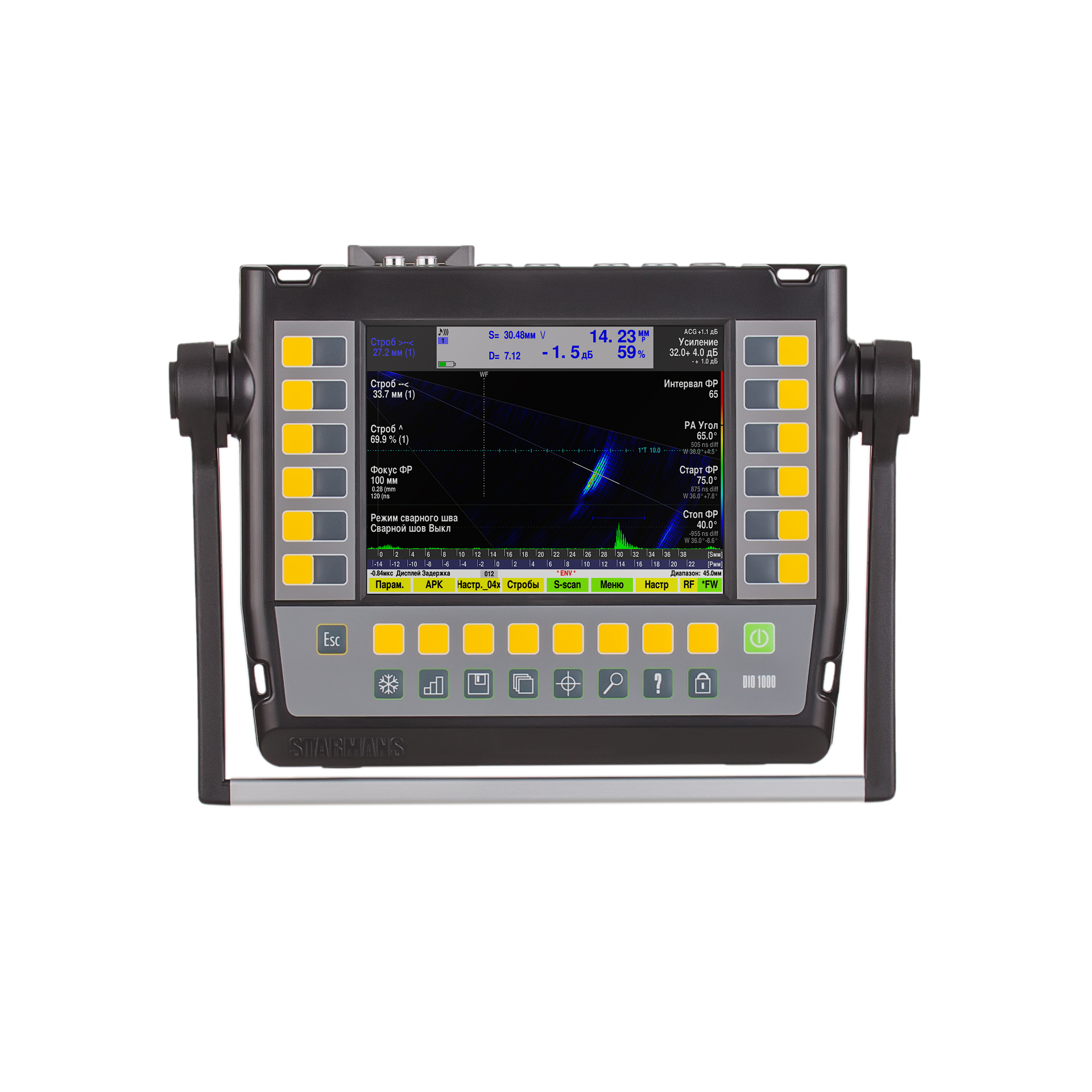

ОДНОВРЕМЕННОЕ ОТОБРАЖЕНИЯ S-SCAN и A-SCAN

Одновременное отображение S-scan и A-scan позволяет единовременно производить поиск и отбраковку дефектов без потери времени на переключение датчиков и режимов работы прибора.

АРК (КРИВАЯ АМПЛИТУДА-РАССТОЯНИЕ) – DAC

DAC кривая - это линия, соединяющая максимумы эхо-сигналов (до 20 точек) от идентичных отражателей расположенных на различном расстоянии. Позволяет эффективно производить отбраковку по всей области контроля с учетом затухания сигнала в материале. Возможность построения вспомогательных кривых

ВРЧ (ВРЕМЕННАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ) – TCG

ВРЧ необходима для получения на экране дефектоскопа импульсов равной высоты от одинаковых отражателей, расположенных на различной глубине. Данная функция позволяет эффективно и удобно оценивать размеры дефектов по всей зоне контроля. Возможность построения вспомогательных кривых.

АРД – ДИАГРАММЫ (АМПЛИТУДА РАССТОЯНИЕ ДИАМЕТР) - DGS

АРД-диаграмма – это кривая, изображающая зависимости амплитуды эхо-сигнала от расстояние до дефекта и его эквивалентной площади. Возможность построения вспомогательных кривых.

АВТОМАТИЧЕСКАЯ КАЛИБРОВКА ПРЕОБРАЗОВАТЕЛЯ ПО СО-3

Данная функция позволяет оперативно изменить задержку преобразователя без необходимости ручной подстройки.

КОРРЕКЦИЯ НА КРИВОЛИНЕЙНОЙ ПОВЕРХНОСТИ - CURVED SURFACE METRIC

Данная функция используется при контроле продольного шва на трубах различного диаметра. Она позволяет автоматически скорректировать координаты  отражателя без необходимости ручного пересчета.

TOFD

Метод TOFD основан на взаимодействии ультразвуковых волн с краями несплошностей. Время прохождения регистрируемых сигналов является мерой оценки высоты несплошности. Амплитуда сигнала не используется для определения размера.

ЭМА

Функция ЭМА позволяет проводить контроль толщины металла без применения контактной жидкости и без предварительной зачистки поверхности.

W РАЗВЕРТКА

W развертка – это функция, позволяющая наглядно отслеживать ход распространения лучей с указанием мест расположения дефектов.

РАДИОСИГНАЛ

Данная функция позволяет увидеть сигнал в недетектированном виде в реальном масштабе времени.

ИЗМЕРЕНИЯ СОГЛАСНО СТАНДАРТУ API 5UE

Измерение размеров дефектов согласно стандарту API 5UE (Американского Института нефти).

ИЗМЕРЕНИЯ СОГЛАСНО СТАНДАРТУ AWS

Индикация динамического рейтинга отражателей для контроля сварных швов по нормам AWS.

СОХРАНЕНИЕ В ПАМЯТИ ПРИБОРОВ ИЗОБРАЖЕНИЙ ВЫСОКОГО КАЧЕСТВА

Возможность просмотра сохраненных в памяти дефектоскопа А сканов, нормативных документов, таблиц, графиков.

B-SCAN В ДВУХ ВАРИАНТАХ

Для комфортной визуализации процесса толщинометрии.

4 СТРОБА

Возможность подключения 4 стробов с различным функционалом.

ПОЛНОЭКРАННЫЙ РЕЖИМ
