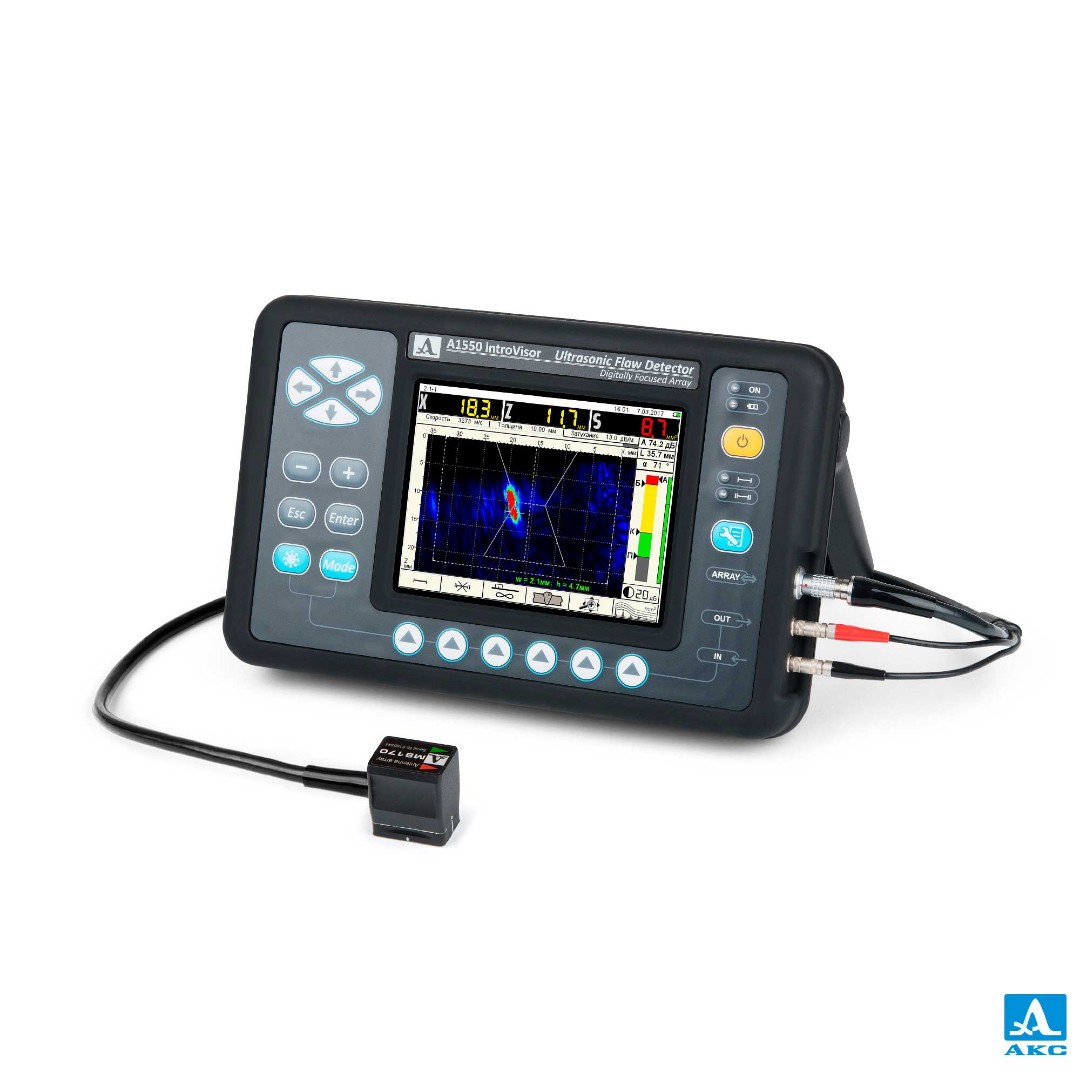

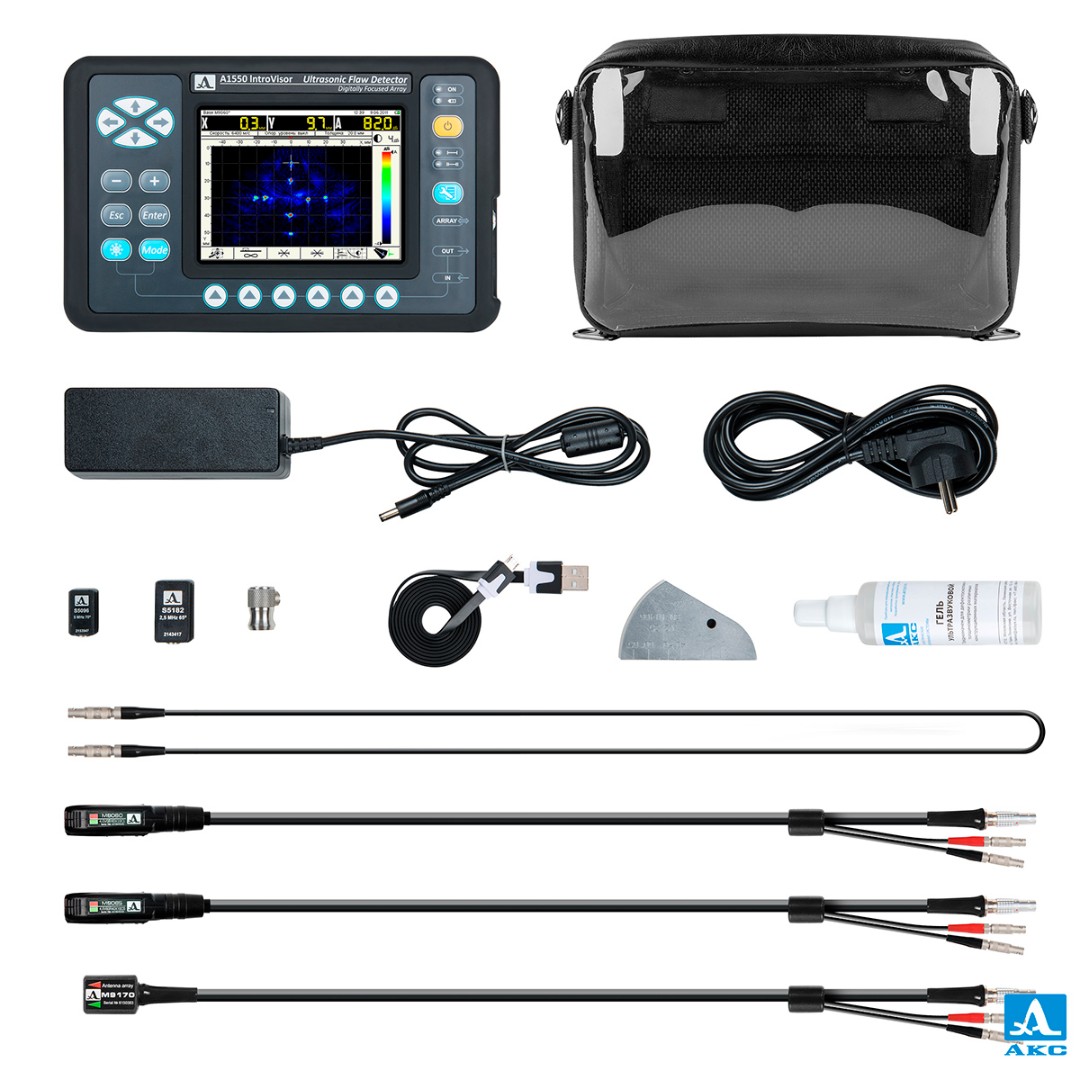

А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.
Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.
Типы антенных решеток для работы с дефектоскопом-томографом
С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:
- М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
- М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
- Антенная решетка M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
- Антенная решетка M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
Конструкция антенных решеток
- Вы можете самостоятельно поменять акустический блок, когда поверхность его начинает
изнашиваться. - Благодаря тому, что замена изношенного акустического блока не требует лишних действий, ультразвуковая проверка осуществляется практически без перерывов, что значительно увеличивает ее эффективность.
- Кроме этого, для ультразвуковой диагностики предусмотрена возможность подгонки нового акустического блока под трубы различного диаметра, обогащая тем самым возможности технического контроля.
Отличительные особенности АР
Возможность использования различных типов волн:
- С помощью трансверсальных волн мы можем тщательно исследовать сварные стыки, охватывая полную шкалу ультразвуковых вводных углов, характерных для стандартных процедур проверки;
используя продольные волны, получаем данные о состоянии основного объема металла. - Габаритные показатели антенных сеток сравнимы с классическими датчиками, давая нам возможность осуществлять анализ с минимализацией очистительных работ в соседстве со сварочным швом.
- Предоставляется шанс самостоятельной замены модуля акустического характера в антенной решетке.
Быстрая смена меж типами акустических устройств. - Процесс продвижения акустической системы вдоль сварного стыка осуществляется без необходимости в поперечном сканировании благодаря просторному размеру выходного окна и применению виртуального фокусирования для дистанционных зон, что значительно урезает время, затрачиваемое на подготовку поверхности в районе сварки, и тем самым поднимает эффективность процесса контроля.

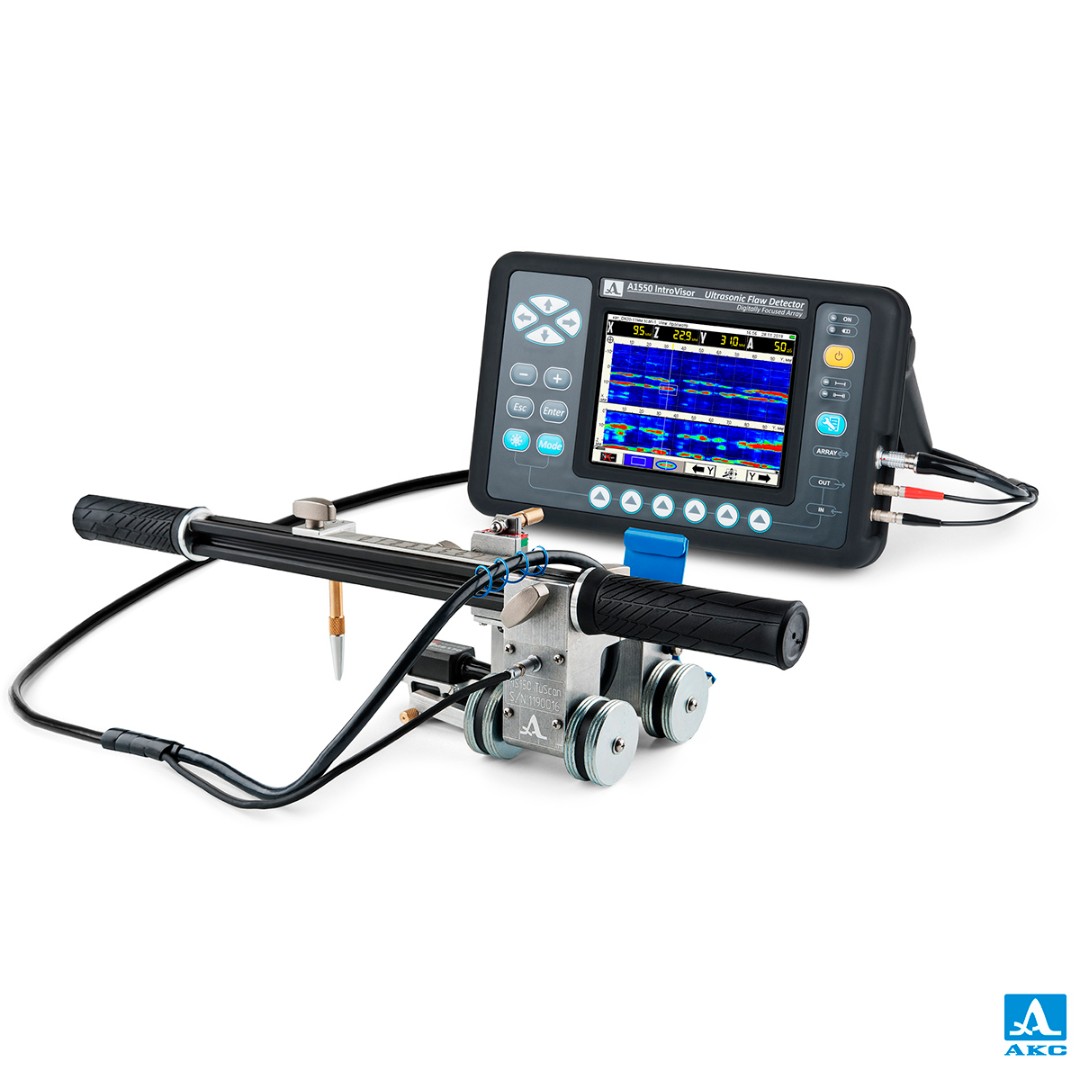

- Вашему вниманию предоставляется возможность задействовать данные приборы с портативным сканирующим устройством MS150 TuScan, предлагаемым в качестве дополнительной опции.
Преимущества томографии
Быстрота и эффективность
- Высокоэффективный поиск несоответствий в сварочных швах и продукции из металла, пластика и композитов с тщательной фиксацией зафиксированных находок.
- Гарантия чёткого отображения тайных частей конструкции при осмотре в режиме непрерывного времени с частотой обновления изображений до 25 кадров ежесекундно.
- Уникальная возможность осуществления ультразвуковой проверки вдоль сварных стыков без надобности в перекрёстном сканировании благодаря обширному объему апертуры антенных массивов и применению виртуальной фокусировки на удаленные расстояния, что значительно экономит время на подготовку поверхности возле швов и увеличивает эффективность процесса контроля.
- Опциональность быстрой смены картинок на дисплее, с потенциалом сканирования вдоль сварочного соединения с максимальной скоростью 50 миллиметров за секунду.
Простота интерпретации данных
- Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации.
- Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран.
- Автоматические и ручные измерения уровней сигналов и координат дефектов и их размеров.
- Возможность измерения реальных размеров дефектов.
- Измерение расстояний между образами несплошностей по экрану.
Высокая достоверность контроля
- В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) с получением томограмм сфокусированных в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области, а также высокую производительность контроля.
- Обеспечение чувствительности к различным типам несплошностей.
- Отображение образов вертикально-ориентированных дефектов.
Простота настройки и использования
- Простое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля.
- Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам и параметрам позволяет быстро освоить работу с прибором.
- Доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки.
- Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь.
- Сменные акустические модули антенных решеток.
Универсальность и портативность
- Возможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН).

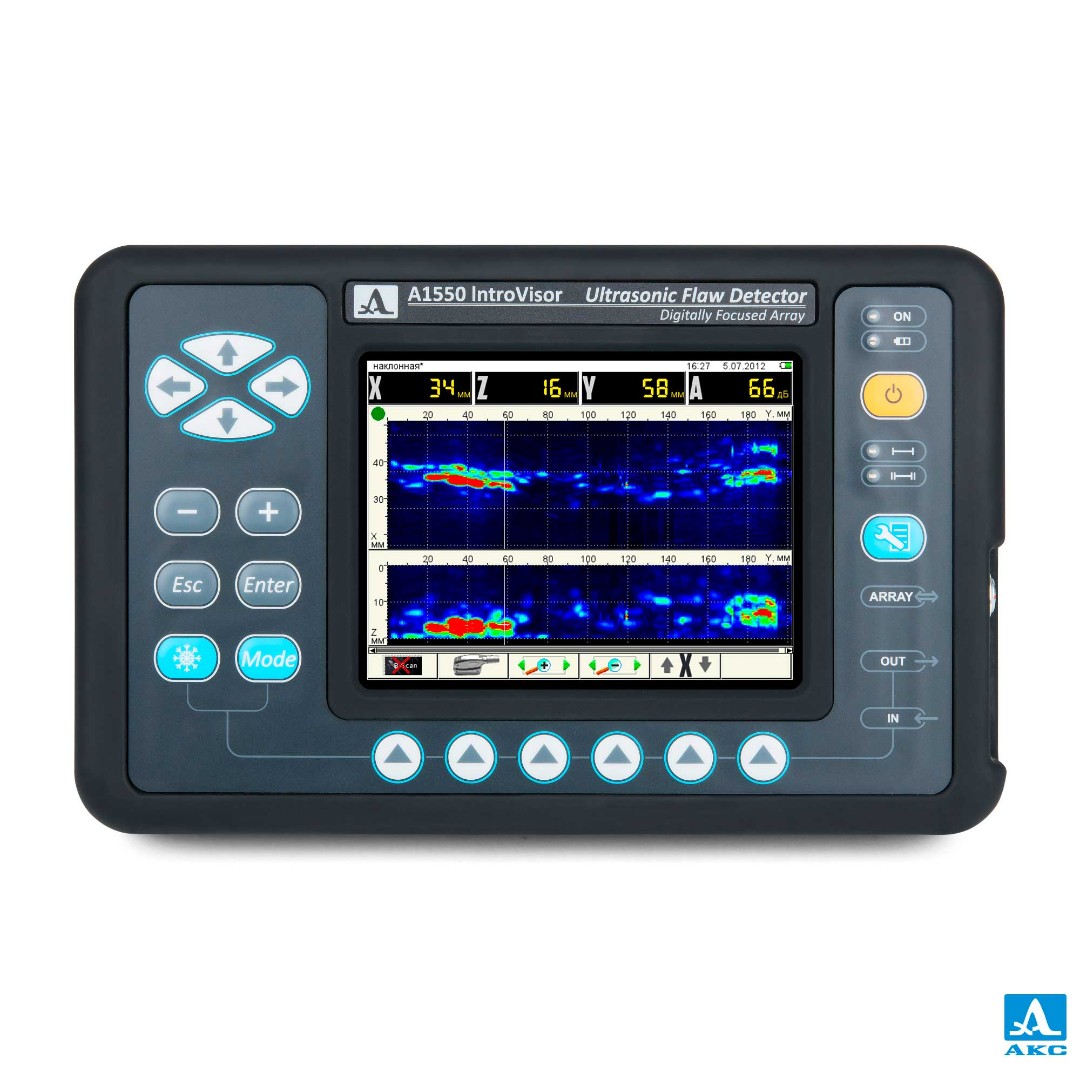

- Возможность работы в режиме сканирования вдоль линии сварного шва (С-СКАН) с последующей записью полученных результатов в память прибора.
- Небольшие габаритные размеры.
- Вес прибора всего 1,8 кг.
- Быстросменный литиевый аккумулятор на 8 часов работы.
- Большой цветной дисплей обеспечивает представление, как графического образа сечения, так и результатов измерения координат и уровней сигналов.

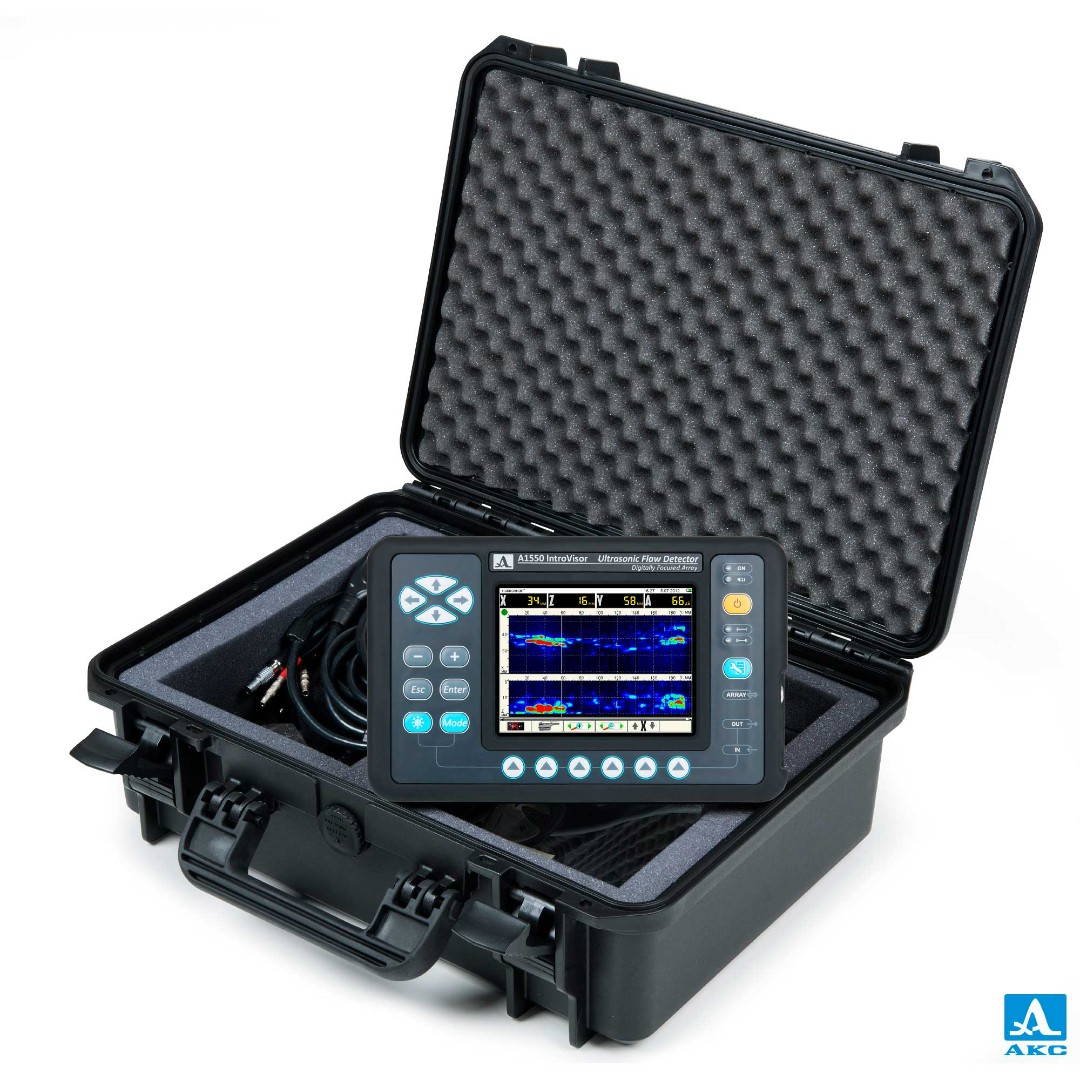

- Защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах.
- Работоспособность при температурах от – 30° до +55 °С позволяет комфортно и эффективно проводить контроль как в цеховых условиях и лабораториях, так и в тяжелых полевых условиях.
- Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения.
- Связь по USB для вывода записанных данных на внешний компьютер.
- Специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.
Режимы визуализации
Томографический дефектоскоп модели А1550 оборудован квинтетом функций визуализации, настроенных под конкретные типы неоднородностей. Выбор подходящего режима осуществляется с учетом заданий по обследованию и уникальных черт проверяемого объекта. Каждый из методов визуализации маркируется своим уникальным знаком, что упрощает процесс их распознавания, и в документации приведено их описание вместе с ключевыми характеристиками.
| Номер режима | Символ | Объект контроля | Отражатель | Озвучивание | Назначение | Томограмма |
| 1 |  |
полупространство | "точечный" | прямое | Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью |  |
| 2 |  |
плита, 10 < d ≤ 100 мм | "точечный" | прямое и отраженное | Для плоскопараллельных изделий с известной толщиной Ультразвуковой томограф - дефектоскоп А1550 |  |
| 3 |  |
пластина, d < 10 мм | "точечный" | отраженное | Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности |  |
| 4 |  |
плита или пластина, d < 100 мм | плоскостный | прямое и отраженное | Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук |  |
| 5 |  |
плита или пластина, d < 100 мм | объемный | прямое и отраженное | Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей |  |
Дополнительные возможности
- Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП.
- Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы.
- Установка масштаба и положения области визуализации относительно антенной решетки.
- Полностью настраиваемые два двумерных строба для автоматического определения координат дефектов.
- Оперативное управление контрастностью томограммы.
- Выбор цветояркостной шкалы.
- Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля.
- Запись томограмм и эхосигналов в память и их просмотр.
- Полуавтоматическая настройка чувствительности по стандартным образцам.
- Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля.
- Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем.
- Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов.
