Фирма Zetec по праву зарекомендовала себя как ведущий эксперт в арене неразрушающего тестирования. TOPAZ16 открывает доступ к ключевым сегментам рынка для широко используемых видов инспекций, в числе которых проверка сварных соединений и выявление коррозии.

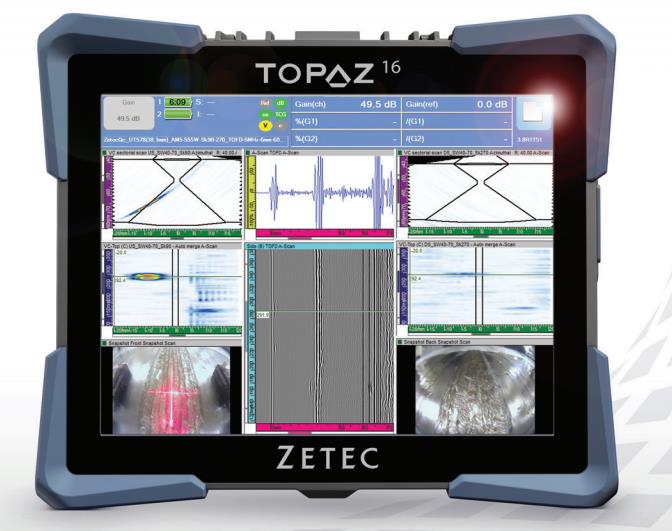

TOPAZ 16 - ультразвуковой дефектоскоп с полностью интегрированными 16 активными каналами фазированных решеток. Имеет при себе встроенное современное программное обеспечение для опытной настройки прибора, что позволяет регулировать практически все параметры канала на фазированных решетках. Данное ПО позволяет использовать метод TODF, что дает данному дефектоскопу большое преимущество.
Сферы применения
- Нефтегазовая
- Энергетическая,
- Производственная
- Транспортная инспекция
Прибор способен работать в трех режимах
- Стандартная ультразвуковая дефектоскопия;
- Технология фазированных решеток;
- Метод TOFD.
- Благодаря новейшим инновациям в области программного обеспечения, конструкции и возможностей, ультразвуковой дефектоскоп TOPAZ 16 идеален для наиболее распространенных областей применения, включая:
- Контроль качества сварных соединений;
- Контроль коррозии;
- Ручная дефектоскопия или с помощью энкодера;
- Инспекция деталей сложной формы и структуры и много другое
Преимущества
- Фазированная решетка до 16:128 с 1x обычным каналом UT
- Возможность использования нескольких датчиков с разветвителем (2x PA+ 2x TOFD)
- Неограниченное количество групп
- До 256 фокальных законов
- Максимальная частота повторения импульсов 12 кГц
- Доступен с разъемом ZPAC или IPEX
Ультразвуковой дефектоскоп TOPAZ 16 обеспечивает широкий спектр возможностей в компактном корпусе и предлагает широкий спектр функций, в том числе
- Встроенное программное обеспечение UltraVision® Touch. Одна программная платформа для всех дефектоскопов ZETEC. Она включает в себя такие функции как:
- Встроенный калькулятор фокальных законов с визуальной обработкой параметров. Теперь настройка является наглядной процедурой;
- Встроенные инструменты измерения параметров контроля;
- Интерактивная помощь при работе с инструментами;
- Возможность дистанционного управления с помощь UltraVision Touch;
- Возможность использовать различные алгоритмы компенсации температуры. TOPAZ сконструирован в соответствии с любыми погодными условиями;
- Поддержка различных зондов, конфигурации 16/128, 16/64;
- Дисплей высокого разрешения, диагональю 10,4. Дисплей обладает высокочувствительным сенсорным экраном;
- Высокий класс защищенности. Можно бросать с высоты 1,2 м.
Работает на программном обеспечении UltraVision
TOPAZ16 обладает внушительным комплексом программ. Работайте на одной платформе для всех устройств из линейки Zetec UT, минимизируя время на обучение и раскрывая передовые возможности взаимодействия систем. Вашим распоряжением будут продвинутые инструменты, среди которых:
- Встроенный усовершенствованный калькулятор законов фокусировки с визуальной обратной связью
- Встроенные инструменты объемного слияния и измерения
- Интерактивная помощь, встроенная в прибор
- Возможности удаленного управления.
Портативный дефектоскоп TOPAZ16 располагает арсеналом трио прогрессивных техник ультразвуковой проверки: базовое ультразвуковое обнаружение несоответствий; технологию фазированных антенных массивов; а также метод дифракции на временных фронтах (TOFD). В модели с маркировкой 16/64 возможно активировать исключительно один выбранный метод. Однако реализация 16/128 открывает возможность для работы со всеми тремя методиками параллельно.
Простая настройка со сканерами и датчиками Zetec
Включение и начало работы с TOPAZ16 - это чистая простота. Сразу же после подключения идентификационного оборудования Zetec, вкупе с наградами увенчанным сканером NDT PaintBrush, аппаратом Weld Crawler или любым датчиком, TOPAZ16 способен самостоятельно узнавать аппаратуру и автоматически настраивать параметры проверочной процедуры, что позволяет существенно экономить ваше время. Вашим пожеланиям готовы угодить повышенные возможности гибкости:
- Возможность выбора подхода к сканированию: от радиального до линейного и комбинированного;
- Отведенный индивидуальный УЗ-канал: выделенный канал оснащен импульсным генератором на 200 В и адаптируется под режимы P/E или P/C, что идеально для TOFD-исследований;
- Эффективность и защита при передаче данных: благодаря встроенной SSD, TOPAZ16 обеспечивает быструю и защищенную трансфертную и хранительскую функцию данных во время эксплуатации;
- Различные опции для подсоединения: TOPAZ16 открывает перед вами путь к необходимым интерфейсам, включая один порт USB 3.0, что в десять раз опережает USB 2.0 по быстродействию, два порта USB 2.0, Gigabyte LAN, HDMI, а также каналы UT и PA UT;
- Предложения по разъемам IPEX и ZPAC также в доступе.
