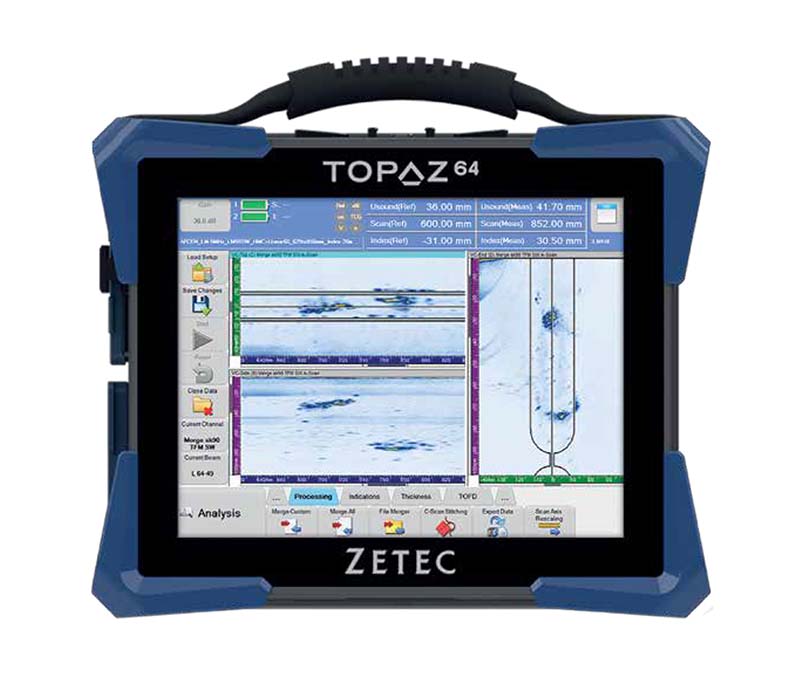

Ультразвуковой аппарат для неразрушающего контроля TOPAZ 64, в дальнейшем именуемый просто как "дефектоскоп", разработан для точного определения толщин стенок, выявления глубины погружения различных дефектов, измерения высоты и длины дефектных участков, а также
подсчёта дистанции при помощи энкодера. Кроме того, устройство предоставляет возможность сравнивать значимость сигналов, которые отражаются от дефектных мест в сварных соединениях или исходном сырье, в том числе на объектах, сделанных из различных металлов и сплавов, как в сфере производства оборудования, так и при эксплуатации трубопроводов, составных деталей и других изделий.
Основная концепция работы устройства для обнаружения дефектов заключается в создании ультразвуковых вибраций внутри материала объекта, подлежащего исследованию, а также в захвате эхо-сигналов ультразвуковых волн, которые отскакивают от несовершенств и межслоевых границ.
Устройство для диагностики неполадок оборудовано одним блоком и адаптируемыми датчиками на основе фазовых массивов (ФМ), классическими пьезоэлектрическими сенсорами и устройством считывания перемещений. По периметру дефектоскопа размещены разъемы для подсоединения ультразвуковых измерителей, включая те, что работают на принципе фазированного массива, а также порты USB для ансамбля внешних аксессуаров, интерфейс для импорта и экспорта данных, вход для сцепки с сетью Ethernet и коннектор для присоединения внешнего экрана.
Преимущества
- полный захват матрицы (FMC);
- метод полной фокусировки (TFM);
- 64-канальный ультразвуковой дефектоскоп на фазированных решетках (PAUT);
- дифракционно-временной метод (TOFD);
- компенсация криволинейности донной поверхности (TR).
TOPAZ64 и программное обеспечение UltraVision поддерживают:
- одновременно три типа преобразователей (традиционный TOFD и фазированные решетки);
- две фазированные решетки одновременно;
- 2D матричные преобразователи;
- преобразователи всех производителей;
- любые сканеры производства Zetec.
Основными преимуществами TOPAZ 64 являются
- модификация дефектоскопа TOPAZ 64 /128PR позволяет подключать преобразователи, имеющие 128 элементов, и использовать все 64 канала в раздельно-совмещенном режиме, увеличить производительность улучшить качество визуализации дефекта для последующего анализа полученных данных;
- TOPAZ 64 – двухканальный прибор, позволяющий одновременно использовать два традиционных преобразователя. Данная функция используется в механизированных системах, например, для контроля осевого канала паровых турбин, полых осей, прутков;
- высокое быстродействие прибора (65 тыс. точек кадра) позволяет определять прецизионную глубину дефекта, характер дефекта, проводить контроль на высокой скорости;
- промышленный сенсорный экран дает возможность работать в перчатках, что важно при работе при низких температурах. Экран обеспечивает высокую скорость анализа результатов контроля (частота 110 Гц);
- сохраняет все последовательные А-сканы, что позволяет проводить анализ результатов контроля удаленно;
- генератор прямоугольных импульсов дает возможность контролировать с высокой степенью достоверности крупнозернистые материалы, композиты, а так же проводить контроль отливок большого сечения.
Возможность одновременного подключения двух 2D преобразователей позволяет использовать схемы «тандем», «дуэт», увеличить производительность контроля за счет проведения контроля сварного шва с двух сторон (при использовании традиционного метода).
