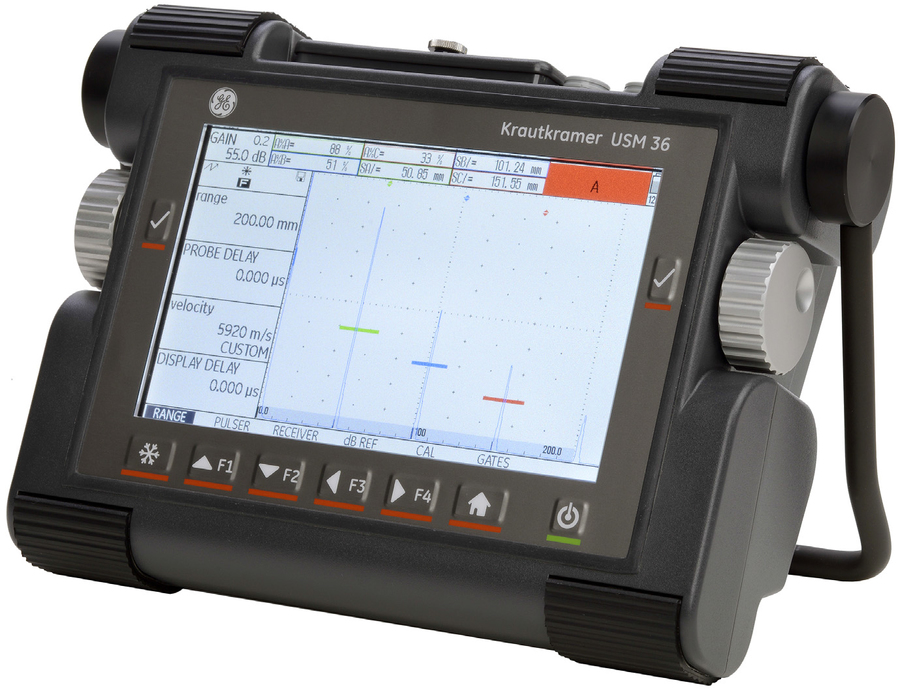

Ультразвуковой дефектоскоп USM 36

Ультразвуковой дефектоскоп USM 36 превью 1
Ультразвуковой дефектоскоп USM 36 превью 2
Ультразвуковой дефектоскоп USM 36 превью 3
Ультразвуковой дефектоскоп USM 36 превью 4
Гарантия: 1 год
USM 36 отличается превосходным 7-дюймовым дисплеем с разрешением 800х480 точек. Этот прибор защищен от проникновения пыли и жидкостей согласно стандарту IP66. Он эффективен в условиях от минус 10 до плюс 55 градусов Цельсия. Дополнительно к его оснащению относится съемная SD-карта для сохранения данных, поддерживающая jpeg и BMP форматы. Устройство может работать более 13 часов на одном заряде аккумулятора, а его вес составляет лишь 2,2 килограмма. Последняя разработка GE Sensing & Inspection Technologies в линейке портативных ультразвуковых дефектоскопов USM 36.

в наличии

Бесплатная презентация на объекте клиента
Официальная гарантия
Быстрая доставка
Лучшие цены

Аппарат USM 36 от производства Krautkramer, который является частью корпорации General Electric, разработан для обнаружения изъянов, оценки уровня коррозии и проведения измерений толщины на металлических объектах. Этот оборудование представлено в трех модификациях: стандартная модель USM 36 для обычной ультразвуковой проверки, USM 36 DAC с внедрённой функцией автоматической коррекции амплитудного сигнала в зависимости от расстояния и наиболее технически оснащённая версия USM 36 S, обладающая возможностью адаптации не только по АРК, но и по АРД, а также в соответствии с американскими стандартами AWS.

Особенности

  • USM 36 представлен двумя версиями:
  • DAC - с функцией ВРЧ
  • DGS с функцией АРД-диаграмм
  • Большой легкочитаемый 7-дюймовый дисплей, с разрешением 800х480 пикселей. Полноэкранное отображение А-скана, лучшее в своей линейке.
  • Дефектоскоп оснащен известной по прошлым моделям вращающейся ручкой, но в данной модели функциональные клавиши сведены к минимуму — интуитивно-понятная 6-клавишная клавиатура.
  • Схожий интерфейс с USM Go и USM Go+ обеспечивает быстроту переучивания специалистов, работавших с такими моделями, а так же быстроту настроек контроля.
  • Предоставление данных и хранение отчетов. Данные о контроле могут включать скриншоты и видеосканирование, где А-сканы могут быть сохранены для дальнейшего анализа и прилагаться к результатам контроля. Все данные хранятся на SD-карте в формате Jpeg или BMP.
  • Выдерживает самые жесткие условия эксплуатации. USM 36 полностью защищен от проникновения пыли и влаги (IP66), диапазон рабочих температур: от -10С до +55С.
  • Возможность работы как от аккумулятора, так и от сети. Срок эксплуатации литий-ионного аккумулятора более 13 часов, со встроенным зарядным устройством.
  • Вес дефектоскопа всего 2,2 кг.

Сфера применения дефектоскопа USM

  • Исследование сварных соединений в нефтехимической и энергетической отраслях на предмет дефектов;
  • Контроль толщины в автомобильной промышленности;
  • Исследование уровня коррозии в нефтехимической и энергетической отраслях;
  • Тщательный контроль поковок и особых материалов.
Бренд
Krautkramer
Методы контроля
Классический
Дополнительные функции
АРК (DAC)
Разрешение экрана, пикс
800 х 480 пикс.

Технические характеристики

Дисплей

Диагональ

7 дюймов

Разрешение

800 х 480 пикс.

Задержка экрана

-15..3500 мкс

Скорость

250..16000 м/с

ЧСИ

автоматическая оптимизация в диапазоне 15 – 2000 Гц, 4 режима автоматической настройки: AutoLow, AutoMed, AutoHigh, Manual

Соединения

Разъемы преобразователей

2хLEMO-1 или 2xBNC

USB-интерфейс

Микро USB

Генератор импульсов

Режим генератора

Режим острого импульса

Напряжение импульса (SQ режим)

120..300 В (шаг 10 В )с допустимым пределом 10%

Ширина импульса (SQ режим)

30..500 нс с шагом 10 нс

Амплитуда импульса

Низкая: 120В, высокая:300В

Демпфирование

50 Ом, 1000 Ом

Частотный диапазон

0,5..20 МГц

Регулировка усиления:

до 110 дБ, ступенями 0,2 дБ

Детектирование:

Положительная и отрицательная полуволна, ВЧ-представление

Стробирующие импульсы

Независимые стробы

2 строба (А и В), строб С (опционально)

Измерение расстояния

По пику, фронту, первому пику

Память

Объем

SD карта на 8 Gb

Форматы файлов

Jpeg или BMP

Аккумулятор

Li-Ion на 13 часов работы с полной зарядкой

Зарядное устройство

Универсальное зарядное устройство переменного тока (100..240 В, 50/60 Гц)

Размеры (ШхВхД)

255х177х100 мм

Вес

2,2 кг вкл. батарею

Дополнительные функции

AWS

Соответствует стандарту AWS D1.1 Нормы сварки строительных конструкций

DAC/JISDAC/CNDAC

АРК-шкала, 16 точек, для измерения согласно международным нормам EN 1712, EN 1713, EN 1714, ASTM E164, ASME, ASME III, JIS Z3060, GB11345.

ВРЧ:120 дБ динамичная,

ВРЧ: 110 дБ/мкс огибающая

АРД

АРД-шкала для определения размера дефекта по EN1712, EN1713, EN1714, ASTM E164

Комплектация

  • Аккумуляторная батарея, 11.25 V, 8.8 Ah (0113393);
  • Электронный блок USM;
  • Транспортный чемодан UM30 (0035654);
  • Блок питания/зарядное устройство (0113355);
  • Карта памяти SD, 2 Гб (109810);
  • CD с инструкцией по эксплуатации (0049222);
  • Сертификат производителя.
