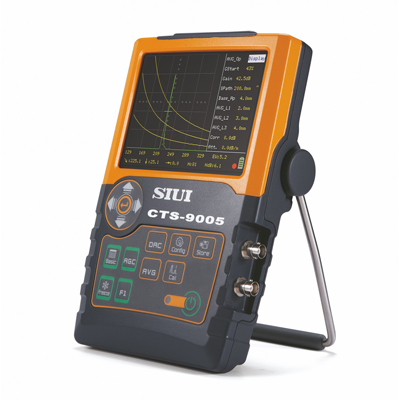

CTS-9005 - это одноканальный дефектоскоп, который отображает эхо-сигналы в формате А-скана. Изображение выводится на яркий цветной дисплей диагональю 5,7 дюйма с широким углом обзора. Несмотря на ограниченный функционал, в приборе предусмотрены функция ВРЧ, возможность построения АРД-диаграмм и кривых DAC. Программа прибора отображает на экране три кривые, соответствующие браковочному, контрольному и поисковому уровням. Автоматический расчет эквивалентной площади отражателя позволяет отказаться от ручных расчетов и повысить производительность. Прибор поддерживает работу с преобразователями головных волн, которые удобны для выявления приповерхностных трещин и непроваров. Функция толщиномера отсутствует, однако измерение толщины возможно с использованием глубиномера методом перехода через ноль. Диапазон измерений составляет от 5 до 13 000 миллиметров.
Срок работы съемного аккумулятора до 7 часов без подзарядки. Модель внесена в реестр средств измерений РФ и соответствует общим требованиям российских и зарубежных нормативов в том числе ГОСТ Р 55724-2013, DS-1, EN-12668-1 и другим.
Отличительные особенности дефектоскопов CTS 9005, CTS 9006, CTS 9009
- Вес в снаряженном состоянии составляет 1,15 кг, что является огромным преимуществом при работе с прибором на высоте и в полевых условиях.
- Легок в эксплуатации
- Благодаря продуманному расположению функциональных клавиш, управление прибором может осуществляться одной рукой.
- Защищён от воздействия окружающей среды
- Разработан в соответствии со стандартом IP65 (защита от пыли и водяных струй), что позволяет использовать данный дефектоскоп в тяжелых промышленных условиях.
- Автономен
- Литиевый аккумулятор позволяет непрерывно работать с прибором в течении 7 часов без подзарядки.
- Универсален
- Высокое разрешение экрана и возможность сканирования больших толщин увеличивает вероятность обнаружения дефектов в объектах различных габаритов, от тонкостенных деталей до больших поковок.
- Многофункционален
- Автоопределение типа датчика, коррекция округлой поверхности, радиочастотный дисплей, поддержка USB, амплитудный B-скан, cответствие стандартам AWS D1.1/D1.5, API 5UE.
- АРД-диаграмма
Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Дефектоскопы CTS 9005, CTS 9006, CTS 9009 обладают следующими преимуществами
- Высокое разрешение экрана и возможность сканирования больших толщин позволяет выявить дефекты в объектах различных габаритов: от тонкостенных деталей до больших поковок.
- Выполнение в пыле-влагонепроницаемом корпусе, степень защиты IP65 позволяет использовать дефектоскоп в экстремальных промышленных условиях.
- Эргономичный дизайн, удобное расположение функциональных клавиш обеспечивает управление прибором одной рукой.
- Радиочастотный дисплей.
- Обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB-порт, что облегчает редактирование отчетов и управление данными.
- Предусмотрена видеозапись до 7 минут.
- Автономная непрерывная работа прибора за счёт мощного литиевого аккумулятора до 7 часов.
- Компактность, вес в снаряженном состоянии составляет всего 1,15 кг.
- Интуитивно-понятный интерфейс на русском языке.
Дефектоскоп CTS 9005, CTS 9006, CTS 9009 и его функции
- автоопределение типа датчика;
- коррекция округлой поверхности;
- амплитудный B-скан, ВРЧ;
- DAC кривые (Distance Amplitude Correction): функциия DAC основана на сравнении эхо-сигналов, делая более удобным определение количества эхо-сигналов различных интервалов и амплитуд;
- АРД-диаграмма позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
Хранение данных
- Обнаруженные эхо-сигналы, кривые или параметры могут без потерь сохраняться на ПК через USB порт, что облегчает редактирование отчетов и управление данными.
DAC кривые
- DAC кривые (Distance Amplitude Correction): кривая DAC работает с функцией сравнения эхо, делая более удобным определение количества эхо различных интервалов и амплитуд
Функция запоминания пиков сигналов
АРД-диаграмма
- Позволяет оператору видеть на экране три кривые, которые соответствуют браковочному, контрольному и поисковому уровням контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и значительно повысить производительность контроля.
