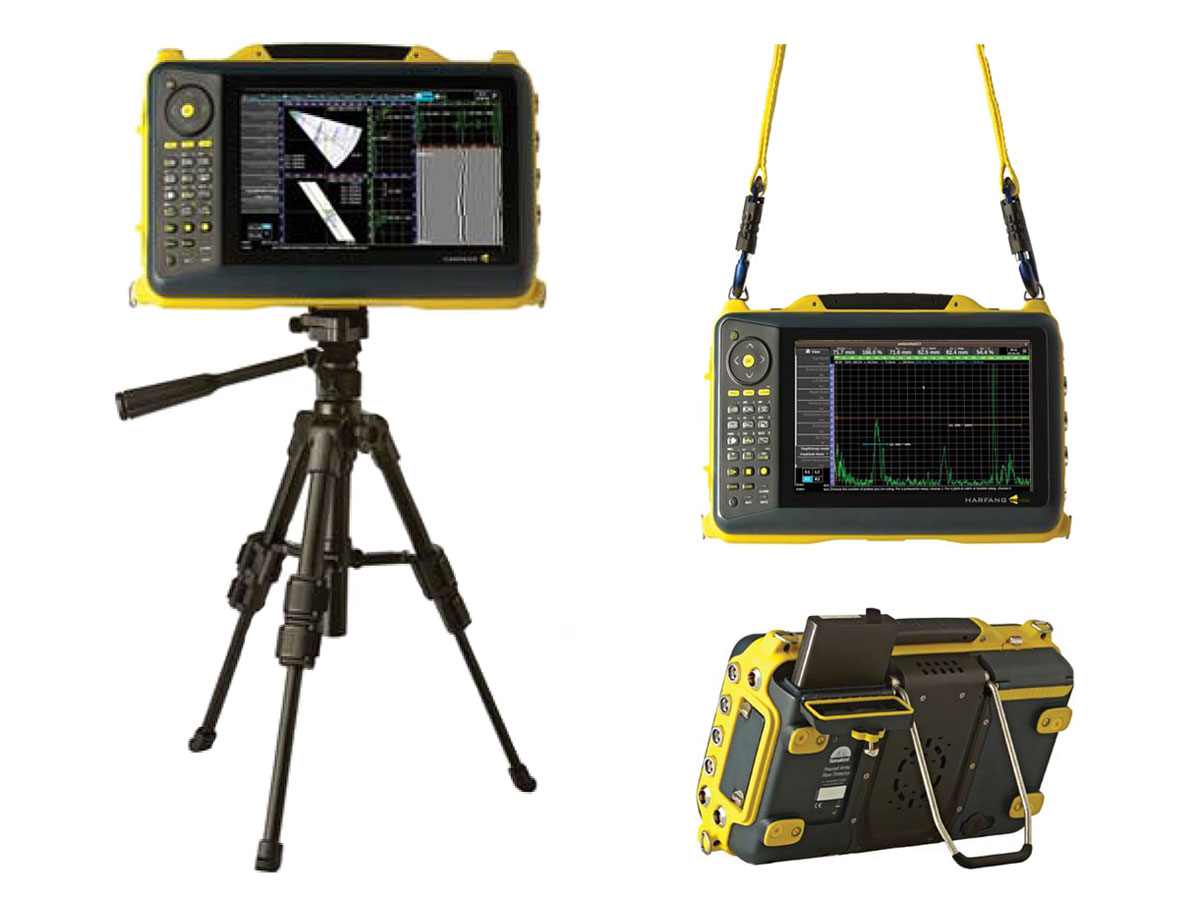

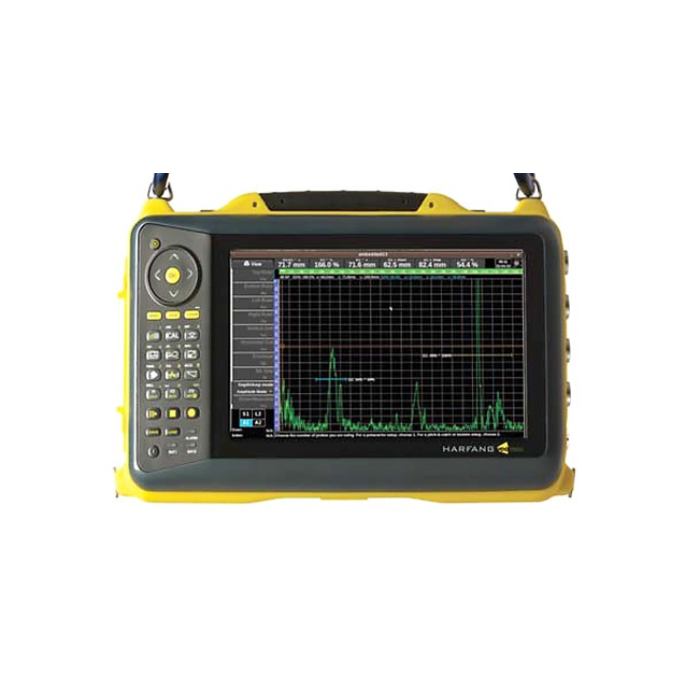

Ультразвуковой дефектоскоп HARFANG VEO

Sonatest
Ультразвуковой дефектоскоп HARFANG VEO превью 1
Ультразвуковой дефектоскоп HARFANG VEO превью 2
Ультразвуковой дефектоскоп HARFANG VEO превью 3
Ультразвуковой дефектоскоп HARFANG VEO превью 4
Ультразвуковой дефектоскоп HARFANG VEO превью 5
Гарантия: 1 год
0 (0)
HARFANG VEO для обнаружения дефектов на основе ультразвука с применением фазированной решётки, разработано для осуществления проверки сварных стыков, создания коррозионных карт и контроля композитных материалов,способен оперировать с фазированными акустическими решетками до 64 элементов, обеспечивая визуализацию данных в режимах S-скан, L-скан, а также вид сверху и вид сбоку в реальном времени. Встроенный модуль TOFD также входит в его функционал.
Подробнее

Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Ультразвуковой дефектоскоп HARFANG VEO обладает двумя независимыми каналами с генераторами, каждый из которых имеет мощность 400 В. Это обеспечивает возможность работы с обычными одноэлементными преобразователями на объектах с высоким затуханием или большой толщиной. Характеристики цифровой платформы, базирующейся на 16-битной архитектуре, позволяют получать четкие изображения сканов благодаря высокопроизводительному аналого-цифровому преобразователю.

Обучение использованию HARFANG VEO представляет собой простую задачу. Интуитивно понятные "Мастера настройки" обеспечивают быструю и простую конфигурацию прибора. HARFANG VEO функционирует как стандартный цифровой дефектоскоп, за исключением расширенных возможностей по акустическим параметрам для создания диаграмм. В течение нескольких дней обучения операторы 1-го и 2-го уровня способны освоить до 80% функционала данного прибора.

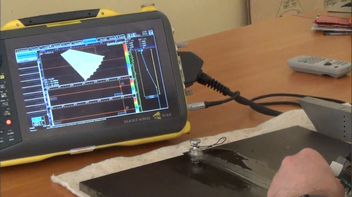

3D Моделирование процесса контроля

  • Перед началом контроля HARFANG VEO позволяет смоделировать контролируемое сварное соединение, расположение преобразователей ход лучей, области контролируемые на прямом и однократно отражённом луче, фокусное

TOFD

  •  В дефектоскопе HARFANG VEO реализована возможность работы методом T.O.F.D.  Программное обеспечение обрабатывает полученные сигналы от дифракций на концах трещины и выводит на экран дефектоскопа понятный и легко интерпретируемый T-скан.

Мультисканирование

  • HARFANG VEO позволяет выводить на экран одновременно до четырёх стробов, при этом данные во время сканирования могут отображаться на Секторном и Линейном сканах, А-сканах, скане TOFD, видах объекта контроля "с верху" и "с боку"
  • В любое время можно нажать кнопку и мгновенно получить подсказку, касаемо параметров, особенностей настроек и  полученных результатов.

Курсоры и стробы

  • Вы можете сами решить, работать со стробами или нет. Возможно использовать стробы не только с А-сканом но и 2D стробы на секторных сканах.

Настройка

Программное обеспечения VEO позволяет оптимизировать процесс настройки дефектоскопа  мощная программа позволяет автоматически вычислять фокусировку. Фокусировка обычно представляет собой расходимость пучка продольной или поперечной волны.

VEO предлагает многочисленные конфигурационные возможности:

  • База данных по настройкам преобразователей и призм.
  • Мастеры настроек ВРЧ, DAC, АРД, ACG.
  • До 1024 фокусировок на каждый скан
  • Поддерживает работу как с плоскими призмами, так и с призмами сложной геометрии.
  • Настраевыемый мастер формированя отчётов

Основные характеристики

  • Архитектура 32:128PR или 32:64PR
  • до 4х ФАР ПЭП одновременно
  • Две пары TOFD ПЭП
  • Мультисканирование
  • 16 битная архитектура
  • АЦП 125МГц
  • 1024 угла фокусировки
  • 50 кГц частота следования импульсов
  • 100 % цифровая запись на сменный носитель
  • Высокая скорость сканирования до 250 мм/сек
  • Внутренняя память 128 Гб
  • Размер одного файла более 3 Гб
  • Горячая замена батарей
  • Большой антибликовый экран с диагональю 10"
  • Работа при температурах до -10 С
  • Класс защищённости IP 66
  • В госреестре средств измерений РФ

Уникальные мощность и производительность

  • HARFANG VEO портативный дефектоскоп, работающий на принципе  фазированой решетки позволяет работать с  ФАР преобразователям  до 128 элементов, отображая S-скан, L-скан, виды "сверху" и  "сбоку" в реальном времени.
  • Программное обеспечение VEO интуитивно понятно в использовании и основано на надежной операционной системе Linux.

Преимущества HARFANG VEO

Высокая скорость контроля:

  • Одновременное получение данных во множественном диапазоне углов и глубин с помощью одного датчика.
  • Уменьшение трудозатрат на контроль крупногабаритных объектов
  • Уменьшенное время контроля
  • Уменьшенное время нахождения оператора в промышленно опасных условиях (таких как повышенный уровень радиации либо других неблагоприятных для здоровья факторов)
  • Самое быстрое отображение секторного (S-) сканирования.
  • 64 элемента обеспечивают высокую разрешающую способность для получения размеров и расположения дефектов
  • До 1024 лучей позволяют достичь максимального покрытия  при максимальном разрешении
  • Возможность 3D моделирования процесса контроля сварных соединений и основного металла.

Технология

  • VEO основан на принципе ультразвуковой фазированной решетки для неразрушающего контроля ответственных деталей в различных отраслях промышленности.
  • Для более подробной информации о принципе фазированной решетки, пожалуйста, обращайтесь в "Часто задаваемые вопросы" на нашем сайте.
  • HARFANG VEO позволяет работать с рокликовыми 64 элементными преобразователями, обеспечивающими высокую производительность и скорость контроля основного металла.
  • Для компенсации изменения расстояния до поверхности контроля за счёт изменения геометрии резиновой шины ролика в дефектоскопе реализована функция плавающего строба.

Программное обеспечение

Интерфейс программы для VEO нагляден и удобен в работе. Прост для  понимания и анализа результатов контроля. На графическом интерфейсе предусмотрена панель управления  для управления сканами и параметрами.

Программное обеспечение предоставляет очень много интересных возможностей по оптимизации процесса контроля:

  • Отображение в реальном времени A/B/С/T/D/L/S/ сканов,
  • Самое быстрое отображение секторного сканирования
  • Три формы распространения волны
  • Установка двух типов курсора в любую область сканов и устройство выделения в области секторного сканирования
  • Метка шкалы угловой и прямоугольной координаты для секторного сканирования
  • Увеличение и уменьшение масштаба каждого изображения
  • Максимально увеличенное изображение - во весь экран
  • Редактируемая цветовая панель
  • Отображение на экране масштабной линейки

Операционная система дефектоскопа VEO  разработана с учетом совершенствования и быстрого внедрения новых функций и возможностей.

Бренд
Sonatest
Основной объект контроля
Металлы
Методы контроля
Классический, ФАЗИР. РЕШЕТКИ, TOFD метод
Дополнительные функции
АРК (DAC), А-скан, ВРЧ
АРД
Да
B-skan
Да

Технические характеристики

Хранение данных 6 Гб (стандартная)
Внутренняя память USB-Flash накопитель 8 Гб (стандартная)
Скорость передачи данных на внешний накопитель: запись — до 23 Мб/с, чтение — до 27 Мб/с
Максимальный размер файла 2 Гб (файловая система FAT 32)
Стандартная скорость сканирования 10 – 15 см/с
Стандартная длина одного скана >10 м
Размер экрана 25,9 см (10.2 дюйма), широкоформатный
Разрешение экрана 1024×600
Цветопередача 260 000 (65 535 цветов для палитры сигнала)
Тип экрана TFT LCD
USB порт 3×USB (до 480 Мбит/с)
Ethernet до 1 Гбит/с
Видеовыход VGA аналоговый (1024×600)
Кодировщик положения 1 или 2-осевой кодировщик положения (разъём LEMO), несимметричный и дифференциальный вход
Цифровой интерфейс 2 входа (5В TTL) для триггера или синхронизации
Ввод/Вывод 4 выхода (5В TTL, 20 мА) для сигналов срабатывания стробов или другого внешнего контроля, 8-ми пиновый LEMO разъём
Интегрированный файл помощи описание настроек контроля и советы по оптимизации
Поддерживаемые языки русский, английский
Тип аккумулятора интеллектуальный Li-ion аккумулятор, 2 шт.
Режимы работы от 1 или 2 аккумуляторов или от сетевого адаптера
Замена аккумуляторов быстро, вручную на «горячую» без дополнительных устройств
Зарядка аккумуляторов в приборе или в зарядном устройстве
Время автономной работы 6 часов (стандартный режим)
Рабочая температура от -10 до +40 °С
Температура хранения от -25 до +70 °С
Влажность 5 – 95 % без конденсации
Класс защиты IP65
Габариты 220×335×115 мм
Масса 5,28 кг (с 1 батареей) / 5,75 кг (с 2 батареями)

Комплектация

  • дефектоскоп HARFANG VEO 16:64;
  • программное обеспечение UT Studio с одной лицензией (построение видов А, В, С, D -скана; ФАР сканы S, L; отображение отчётов);
  • защитная плёнка для экрана;
  • USB-flash накопитель 8 Гб;
  • Li-ion аккумуляторы 2 шт.;
  • сетевой адаптер питания;
  • контактная жидкость;
  • руководство по эксплуатации;
  • ремень для переноски;
  • кейс.
