Описание

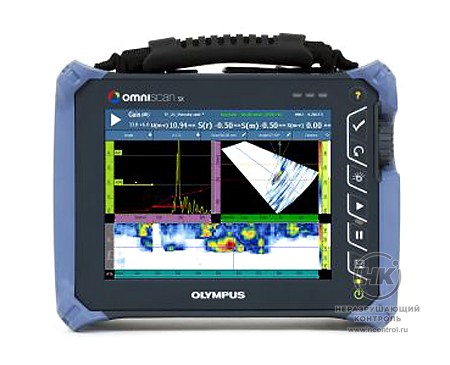

Новое программное обеспечение OmniScan включает усовершенствованные функции для контроля качества сварных швов и коррозионного мониторинга.
В результате непрерывной работы над совершенствованием конструкции прибора программный интерфейс OmniScan был значительно упрощен, а время отклика оптимизировано.
Новые функции включают:
- Экспорт C-скана
- Вид с торца с объединением групп
- Перемежение (чередование)
- Усиление затухания в режиме анализа
- Прокручивающиеся экранные схемы для легкой интерпретации
- Интерактивное меню для облегченного доступа
- Оптимизированы главное меню и мастеры настройки
- Комбинированное сканирование
- Отслеживание луча изогнутой геометрии для продольных сварных швов
В приложениях, требующих конфигурацию из нескольких преобразователей, были улучшены экранные мультисхемы, так чтобы конфигурация сканера отражалась в программном интерфейсе. Положение различных разверток определяется их расстоянием до центра сварного шва, предоставляя понятную схему расположения.
| Корпус | Размеры (Ш х В х Г) | 267 × 208 × 94 мм |
|---|---|---|
| Вес | 3,4 кг с батареей | |
| Хранение данных | Запоминающие устройства | Карта памяти SDHC, большинство стандартных запоминающих устройств USB |
| Размер файла данных | 300 МБ | |
| Порты входа/выхода | Порты USB | 2 порта USB, совместимые с характеристиками USB 2.0 |
| Звуковая сигнализация | Да | |
| Выход видеосигнала | Выход SVGA | |
| Линии ввода/вывода | Кодировщик | 2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
| Цифровой вход | 4 цифровых входа TTL, 5 В | |
| Цифровой выход | 3 цифровых выхода TTL, максимум 5 В, 15 мА на выход | |
| Выключатель устройства сбора данных | Да, в зависимости от конфигурации цифрового входа | |
| Выход питания | 5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) | |
| Вход синхроимпульсов | 5 В TTL | |
| Дисплей | Размер | 21,3 см (8,4 дюйма) по диагонали |
| Разрешение | 800 х 600 пикселей | |
| Яркость | 600 кд/м2 | |
| Углы просмотра | По горизонтали: от −80° до 80°; По вертикали: от −60° до 80° | |
| Количество цветов | 16 миллионов | |
| Тип | TFT LCD | |
| Питание | Тип | Аккумулятор Smart Li-ion |
| Количество | 1 | |
| Продолжительность работы батареи | Мин. 6 часов при нормальных условиях работы | |
| Условия эксплуатации | Диапазон рабочих температур | От −10 °C до 45 °C |
| Температура хранения |
От −20 °C до 60 °C с батареей От −20 °C до 70 °C без батареи |
|
| Относительная влажность | Макс. 70% при 45°C без образования конденсата | |
| Степень защиты корпуса | Соответствие требованиям IP66 | |
| Устойчивость к ударам | Испытания на падение MIL-STD-810G 516.6 | |
| Характеристики УЗ (модуль OMNISX-1664PR) | Разъемы |
1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00 |
| Количество законов фокусировки | 256 | |
| Распознавание датчика | Автоматическое |
| Генератор/Приемник | Апертура | 16 элементов | ||
|---|---|---|---|---|
| Количество элементов | 64 элемента | |||
| Генератор | Каналы ФР | Канал УЗ | ||
| Напряжение | 40 В, 80 В и 115 В | 95 В, 175 В и 340 В | ||
| Длительность импульса | Настраивается от 30 до 500 нс; разрешение 2,5 нс | Настраивается от 30 до 1 000 нс, разрешение 2,5 нс | ||
| Форма импульса | Отрицат. прямоугольный импульс | Отрицат. прямоугольный импульс | ||
| Выходное сопротивление |
35 Ω (режим импульс-эхо); 30 Ω (режим раздельно-совмещенный) |
< 30 Ω | ||
| Приемник | Каналы ФР | Канал УЗ | ||
| Усиление | От 0 до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) | От 0 до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) | ||
| Входное полное сопротивление |
60 Ω (режим импульс-эхо); 150 Ω (режим раздельно-совмещенный) |
60 Ω (режим импульс-эхо); 50 Ω (режим генератор-приемник) |
||
| Полоса пропускания | De 0,5 MHz a 18 MHz (NOTA: el límite inferior de 0,6 MHz, indicado anteriormente, usaba una atenuación precisa de –3 dB para la frecuencia de corte). | от 0,25 до 28 МГц (–3 дБ) | ||
| Формирование луча | Тип сканирования | Секторное или линейное | ||
|---|---|---|---|---|
| Количество групп | 1 | |||
| Сбор данных | Каналы ФР | Канал УЗ | ||
| Эффективная частота дискретизации | До 100 МГц | 100 МГц | ||
| Максимальная ЧЗИ | До 6 кГц (C-скан) | |||
| Обработка данных | Каналы ФР | Канал УЗ | ||
| Число точек данных | До 8 192 | |||
| Усреднение в реальном времени | PA: 2, 4, 8, 16 | UT: 2, 4, 8, 16, 32, 64 | ||
| Детектирование | РЧ, полная волна, полуволна +, полуволна – | |||
| Фильтр | 3 низкочастотных, 3 полосовых и 5 высокочастотных | 3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) | ||
| Фильтрация видео | Сглаживание (скорректировано по диапазону частоты датчика) | |||
| Визуализация данных | Частота обновления A-скана | А-скан: 60 Гц; S-скан: 60 Гц |
|---|---|---|
| Синхронизация данных | По внутреннему таймеру | От 1 Гц до 6 кГц |
| По кодировщику | На двух осях: от 1 до 65 536 меток | |
| Программируемая ВРЧ | Количество точек | 16: одна кривая ВРЧ на канал для законов фокусировки |
| Максимальное нарастание | 40 дБ/10 нс | |
| Сигнализации | Количество | 3 |
| Условия | Любая логическая комбинация стробов |
