«Портативная» мощность

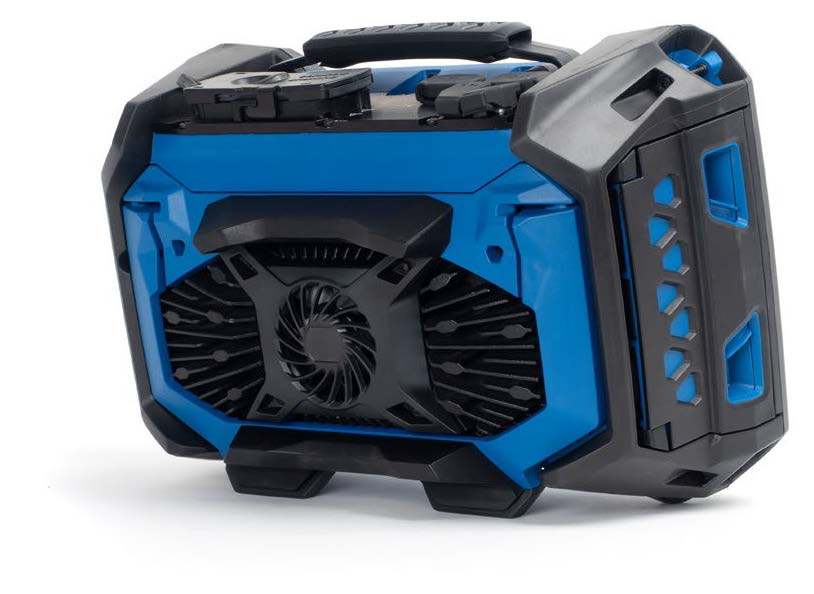

Дефектоскоп OmniScan X3 64 в проверенном на практике прочном корпусе, с мощными возможностями фокусировки и широкой апертурой, позволяет в полной мере использовать 64-элементные ПФР и 128-элементную апертуру TFM. Используйте его улучшенные характеристики для контроля толстых материалов и материалов с высоким уровнем затухания; расширьте свой потенциал для разработки новых процедур в широком спектре применений.
В ногу с производством!
Обратитесь к региональному представителю Olympus по поводу нашей акции на OmniScan X3 64, которая включает лицензию на программное обеспечение WeldSight.

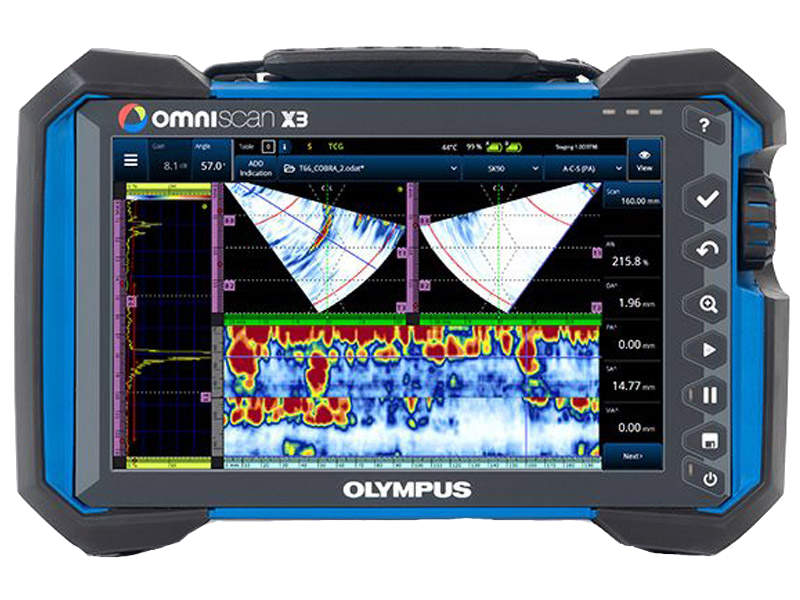

OmniScan™ X3 — дефектоскоп на фазированных решетках с методом TFM
Прибор, которому можно доверять
OmniScan X3 — полностью усовершенствованный современный дефектоскоп на фазированных решетках. Мощные инструменты, — включая метод общей фокусировки (TFM) и усовершенствованные средства визуализации, подкрепленные высоким качеством изображения, — позволят вам с большей уверенностью выполнить контроль.
Инновационный и эффективный режим TFM
Возможность заранее проверить охват луча TFM
Карта акустического воздействия (AIM) предоставляет мгновенную визуальную модель чувствительности, с учетом выбранного режима, настроек и отражателя.
Инструмент AIM позволяет визуализировать воздействие группы волн (в режиме TFM), определить зону наименьшей чувствительности и скорректировать, при необходимости, план сканирования.
Использование до 4-х режимов TFM упрощает оценку и измерение размеров дефектов
Использование разных режимов TFM (групп волн) в ходе одного контроля увеличивает шансы обнаружения дефектов с нетипичной ориентацией. Дефектоскоп OmniScan X3 с возможностью использования до 4-х режимов TFM одновременно позволяет генерировать изображения под разными углами. Чувствительность и характеристики каждого режима (такие как, дифракция на концах дефекта, «угловой отражатель» и профиль дефекта) могут использоваться одновременно для подтверждения типа дефекта и более точного определения его размеров.
Улучшенная быстрая калибровка
Калибратор OmniScan X3 отслеживает сигналы на высокой скорости. Выполнение многогрупповой калибровки за несколько минуты.

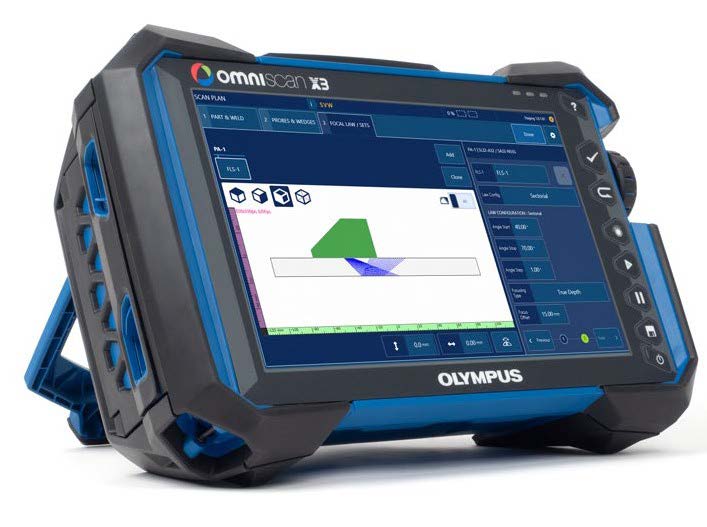

Возможность быстро приступить к работе с помощью встроенного плана сканирования
Экономьте время с помощью плана сканирования, включающего средства конфигурации ПЭП, мультигрупп и зон TFM. Планирование, визуализация, проверка калибровки и настройка в одном рабочем процессе.
Знакомый, но улучшенный OmniScan
Пользователи, уже владеющие OmniScan или прошедшие обучение по работе с ним, легко перейдут на дефектоскоп OmniScan X3, а новым пользователям будет легко его освоить.
|
Тип |
Многорежимный мультигрупповой ультразвуковой дефектоскоп |
|---|---|
| Размеры (Ш × В × Г) | 335 x 221 x 151 мм |
| Вес | 5,7 кг (с 1 батареей) |
| Емкость жесткого диска |
OmniScan X3 : Внутренний SSD (64 ГБ) OmniScan X3 64 : Внутренний SSD (1ТБ) расширяемый с помощью внешнего USB-накопителя |
| Запоминающие устройства | Карты памяти SDHC™ и SDXC™ или стандартные USB-устройства |
| Макс. размер файла | 25 ГБ |
| GPS | Да (если не указано иное для некоторых регионов) |
| Сигнализации | 3 |
| Беспроводное соединение | Да (ключ USB приобретается отдельно) |
| Разъемы PA (ФР) | 1 разъем |
| Разъемы UT (УЗ) | 4 (2 канала P/R) |
| Сертификаты |
ISO 18563-1:2015 ISO 22232-1:2020 |
| Дисплей | |
| Тип | TFT LCD с резистивным сенсорным дисплеем |
| Размер | 269 мм |
| Разрешение | 1280 × 768 пикселей |
| Кол-во цветов | 16 миллионов |
| Углы просмотра |
По горизонтали: от –85° до 85° По вертикали: от –85° до 85° |
| Порты ввода/вывода | |
| USB 2.0 | 2 порта (один скрыт за батареей) |
| USB 3.0 | 1 порт |
| Видеовыход | Выход HDMI |
| Карта памяти | Порт SDHC |
| Средство коммуникации | Ethernet |
| Линии ввода/вывода | |
| Кодировщик | по 2 осям (квадратура), возможность подключ. 3-го кодировщика |
| Цифровой вход | 6 цифровых входов, TTL |
| Цифровой выход | 5 цифровых входов, TTL |
| Выключатель устройства сбора данных | Через конфигурацию цифрового входа |
| Линия выходной мощности | 5 В номин., 1 A (с защитой от короткого замыкания) и 12 В на выходе при 1 A |
| Внешний источник постоянного тока | |
| Напряжение на входе DC-IN | 15–18 В пост. тока (мин. 50 Вт) |
| Разъем | Круглый; 2,5 мм диаметр контакта, центральный позитивный |
| Батарея | |
| Тип | Литий-ионная батарея |
| Емкость | 93 Вт-ч |
| Кол-во батарей | 2 |
| Время работы | 5 часов с использ. 2 батарей (с возможностью «горячей замены») |
| Конфигурация PA/UT (УЗ/ФР) | |
| Битовая глубина | 16 бит |
| Макс. ЧЗИ | 20 кГц |
| Частота | |
| Эффективная частота дискретизации | До 100 МГц |
| Дисплей | |
| Частота обновления | A-скан: 60 Гц; S-скан: 20–30 Гц |
| Огибающая (функция построения огибающей) | Да: скорректированный по объему S-скан (30 Гц) |
| Высота A-скана | До 800% |
| Синхронизация | |
| По внутреннему таймеру | от 1 Гц до 10 кГц |
| Внешние синхроимпульсы | Да |
| По кодировщику | На двух осях: от 1 до 65 536 меток |
Характеристики данных
| Обработка сигналов | |
|---|---|
| Макс. число точек данных A-скана | До 16 384 |
| Усреднение в режиме реального времени |
PA: 2, 4, 8, 16 UT: 2, 4, 8, 16, 32, 64 |
| Детектирование | РЧ, полная волна, полуволна +, полуволна- |
| Фильтр |
Канал PA (OmniScan X3): 8 фильтров нижних частот, 6 полосовых и 4 фильтра верхних частот Канал PA (OmniScan X3 64): 9 полосовых и 7 фильтров верхних частот Канал UT: 8 фильтров нижних частот, 6 полосовых и 4 фильтра высоких частот (3 дополнительных фильтра в режиме TOFD) |
| Фильтрация видео | Сглаживание (скорректировано по диапазону частот ПЭП) |
| Программируемая ВРЧ | |
| Количество точек | 32: одна кривая ВРЧ на канал для законов фокусировки |
| Диапазон |
PA (стандарт): 40 дБ на шаг 0,1 дБ UT: 100 дБ на шаг 0,1 дБ |
| Максимальное нарастание |
PA (стандарт): 40 дБ/10 нс UT: 40 дБ/10 нс |
Акустические характеристики
| Модель | OmniScan X3 | OmniScan X3 64 | Оба |
|---|---|---|---|
| Генератор | Канал PA | Канал PA | Каналы UT |
| Напряжение | 40 В, 80 В и 115 В | 10 Vpp, 20 Vpp, 40 Vpp, 80 Vpp, 120 Vpp и 160 Vpp | 85 В, 155 В и 295 В |
| Длительность импульса | Настр. от 30 до 500 нс, разрешение 2,5 нс. | Настраивается от 30 до 1000 нс (полупериод биполярного импульса или длительность отрицательного импульса); разрешение 5 нс | Настраивается от 30 до 1000 нс; разрешение 2,5 нс |
| Время спада | < 10 нс | < 10 нс | < 10 нс |
| Форма импульса | Отрицательный прямоугольный импульс | Биполярный отрицательно-положительный прямоугольный импульс, отрицательный прямоугольный импульс | |
| Выходное сопротивление |
28 Ω в режиме импульс-эхо 24 Ω в режиме Р-С |
35 Ω | < 30 Ω |
| Приемник | Канал PA | Каналы UT | |
| Диапазон усиления | 0–80 дБ макс. входной сигнал; 550 мВр-р (полная высота экрана) | 0–80 дБ, макс. входной сигнал 900 mVp-p (полная высота экрана). | 0–120 дБ макс. входной сигнал; 34,5 Vp-p (полная высота экрана) |
| Входное полное сопротивление |
57 Ω ± 10% при 9 МГц в режиме импульс-эхо 100 Ω ± 10% при 9 МГц в режиме Р-С |
120 Ω ±10 % при 13 МГц |
50 Ω в режиме импульс-эхо 50 Ω в режиме генератор-приемник |
| Полоса пропускания системы | от 0,5 до 18 МГц | от 0,2 до 26,5 МГц | от 0,25 до 28 МГц |
| Формирование луча | Канал PA | Каналы UT | |
| Тип сканирования | Однократный, линейный, секторный, комбинированный и TFM | - | |
| Максимальная апертура |
OMNIX3-PATFM1664PR = 16 элементов OMNIX3-PATFM16128PR = 16 элементов OMNIX3-PATFM32128PR = 32 элемента |
OMNIX3-PATFM64128PR = 64 элемента | - |
| Кол-во принимающих элементов |
OMNIX3-PATFM1664PR = 64 принимающих элемента OMNIX3-PATFM16128PR = 128 принимающих элементов OMNIX3-PATFM32128PR = 128 принимающих элементов |
OMNIX3-PATFM64128PR = 128 элементов | - |
| Кол-во законов фокусировки | До 1024 | - | |
| Диапазон задержки передачи | 0–10 мкс с шагом 2,5 нс | 0–10 мкс с шагом 5 нс | - |
| Диапазон задержки приема | 0–6,4 мкс с шагом 2,5 нс | - | |
TFM/FMC
| Поддерживаемые режимы |
Импульс-эхо : L-L, TT и TT-TT Самотандем: LL-L, TT-T, TT-L, TL-T, LT-T, TTT-TT и TL-L |
| Кол-во групп | До 4 одновременных групп TFM |
| Максимальная апертура |
64-элементная апертура для 64:128PR 64-элементная расширенная апертура (только для 32:128PR). 32-элемент. расширенная апертура для 16:64PR и 16:128PR. 128-элементная расширенная апертура для 64:128PR |
| Разрешение изображения | До 1024 × 1024 (1 M точек) для каждой группы TFM |
| Огибающая TFM в реальном времени | Да |
Условия работы
| Степень защиты корпуса | IP65: полная защита от проникновения пыли и струй воды со всех направлений (сопло диам. 6,3 мм) |
| Устойчивость к ударам | Устойчивость к падению MIL-STD-810G |
| Назначение | Для работы внутри помещения и снаружи |
| Высота над уровнем моря | До 2 000 м |
| Диапазон рабочих температур | от −10 °C до 45 °C |
| Температура хранения |
от −20 °C до 60 °C (с батареей внутри) от −20 °C до 70 °C (без батареи) |
