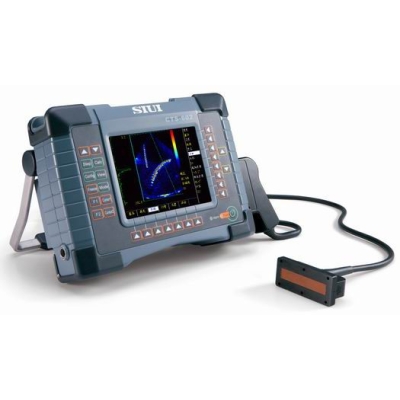

Система CTS-602 призвана упростить ультразвуковую дефектоскопию, повысить ее доступность и обеспечить соответствие международным нормам
и стандартам. Все это становится возможным благодаря следующим факторам:
• Оптимизация распределения нагрузки специалистов при проведении инспекций
• Повышение производительности
• Устранение ограничений, существующих при радиографическом контроле сварных швов
Упрощение ультразвукового контроля сварных швов Система CTS-602 специально предназначена для следующих целей:
• Инспекции при строительстве объектов энергетической промышленности
• Технический контроль перед вводом в эксплуатацию и в процессе эксплуатации
• Инспекция в области ЖД.
• Инспекции труб из углеродистой стали
• Инспекции кольцевых сварных швов
• Инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических ограничений
Технические характеристики CTS-602:
|
Функция |
Традиционный |
Фазированная решётка |
|
Диапазон рабочих частот |
0.5~15 MHz |
1~10 MHz |
|
A/D частота |
Максимум 240 MHz |
120 MHz |
|
Разъемы |
Два BNC или Лемо-разъема |
Один, для подключения 16/32/64/128- элементных датчиков, оснащённый функцией автораспознавания |
|
Генератор импульсов |
Напряжение: примерно 370V Частота импульсов: 20~500 Герц Мощность: Высокая/Низкая |
Напряжение:20V~150V,шаг:10V Ширина импульса:40-500 ns,шаг:20 ns Частота импульсов: 100 Герц~5 КилоГерц Задержка: 0 μs-20μs, разрешение:5 ns |
|
Приёмник |
Усиление:0~110 Децибел, шаг:0.5/1/2/6/12 Диапазон частот(-6 Децибел):1~4 Мегагерц/0.5~15 МегаГерц Мощность: высокая/низкая
|
Усиление: 0~80 Децибел Диапазон частот (-6 Децибел): 1~10 МегаГерц Задержка передачи:0 μs~20 μs, разрешение:3.125 ns |
|
Фильтрация |
Автокорректировка |
Автокорректировка |
|
Тип сканирования |
|
А-скан/Секторное изображение/С-скан/D-скан |
|
Диапазон : |
0~6000 мм (продольная волна) |
0~1000 мм (продольная волна) |
|
Скорость |
1000~10000м/с |
1000-10000 м/с |
|
Задержка дисплея |
-10 ~1000 мм (продольная волна) |
0~1000 мм (продольная волна) |
|
Единица измерения |
Мм/дюймы |
|
|
Погрешность аттенюатора |
12Децибел ±1 децибел |
|
|
Динамический диапазон |
≥ 30 Децибел |
|
|
EN стандарт |
EN-12668-1 |
|
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
