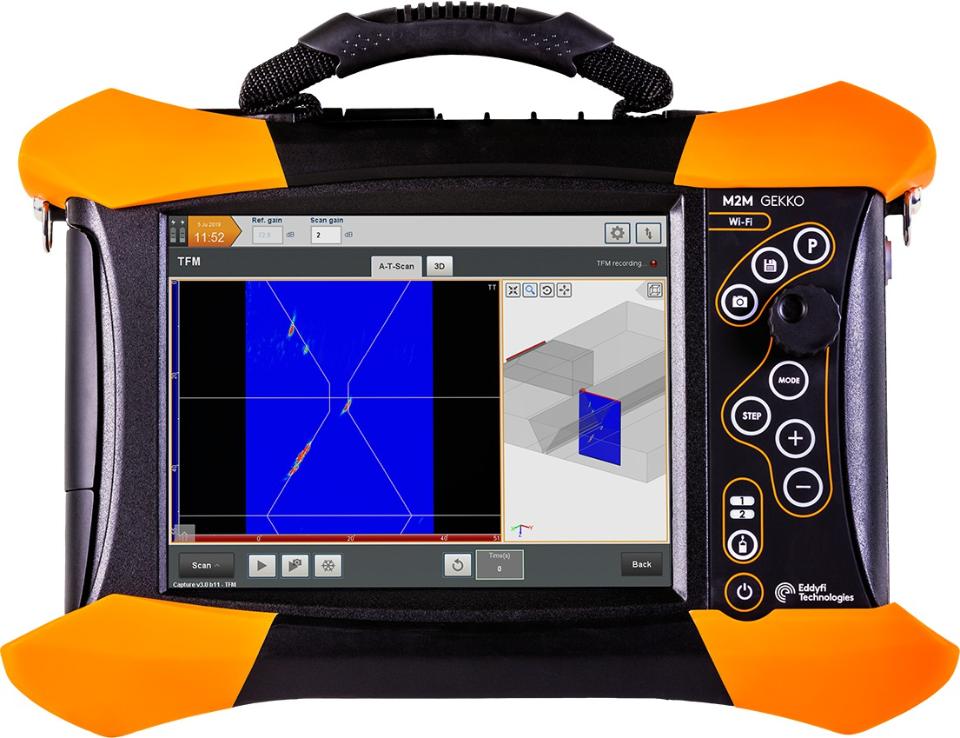

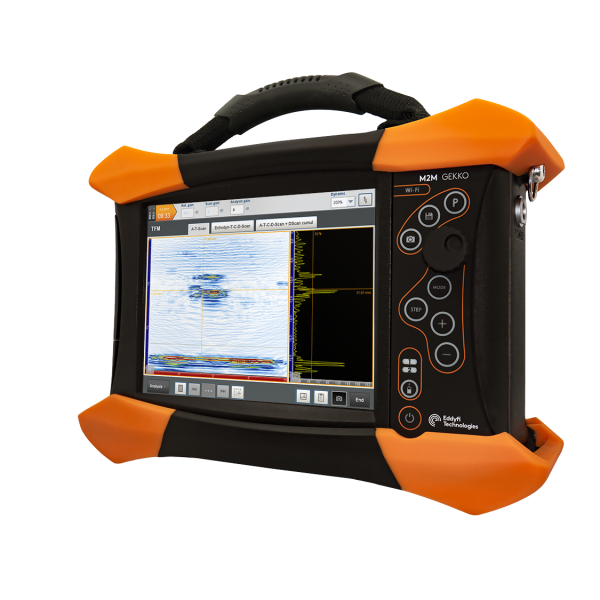

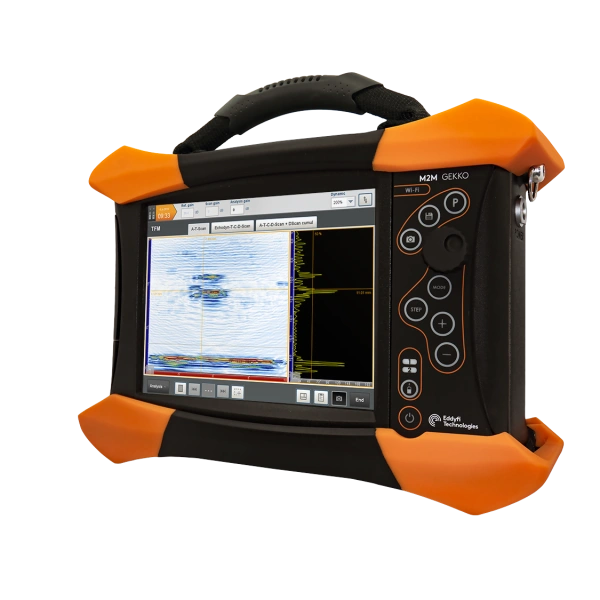

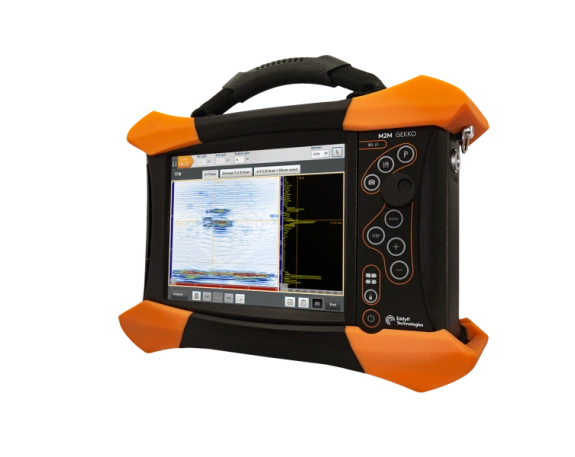

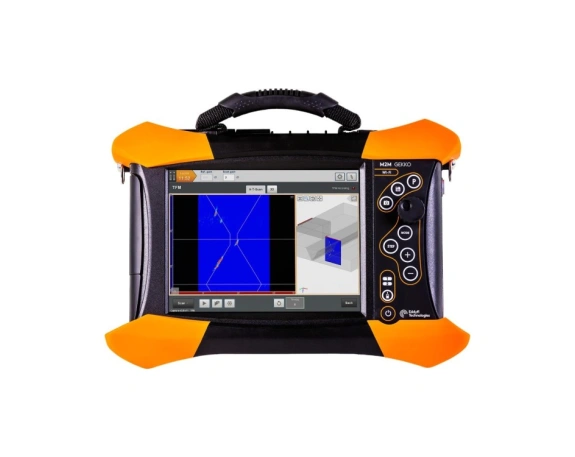

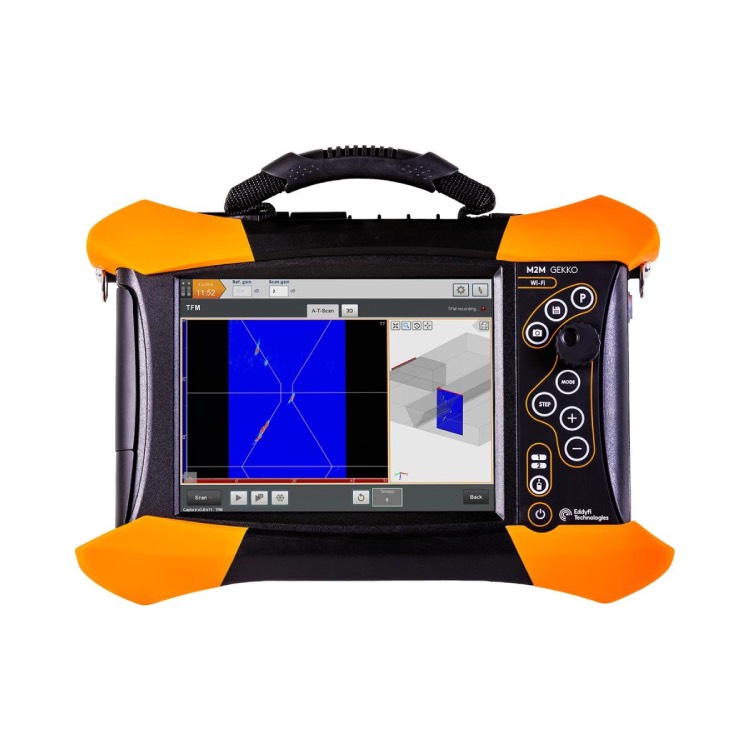

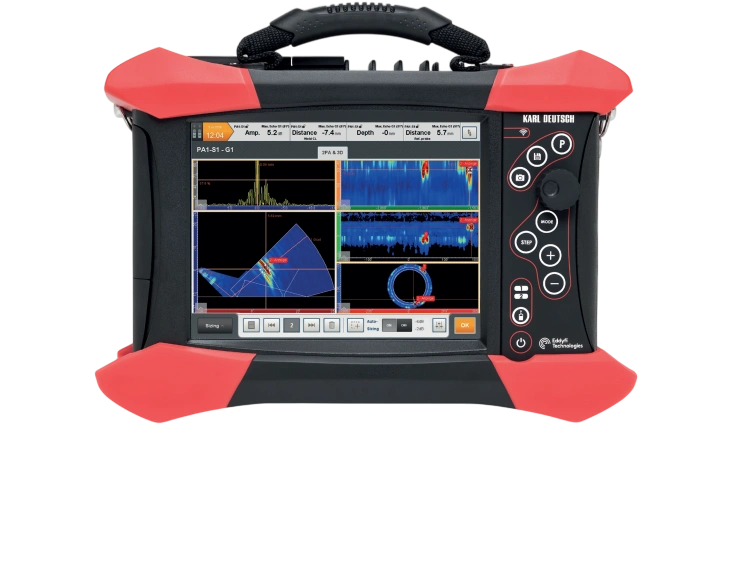

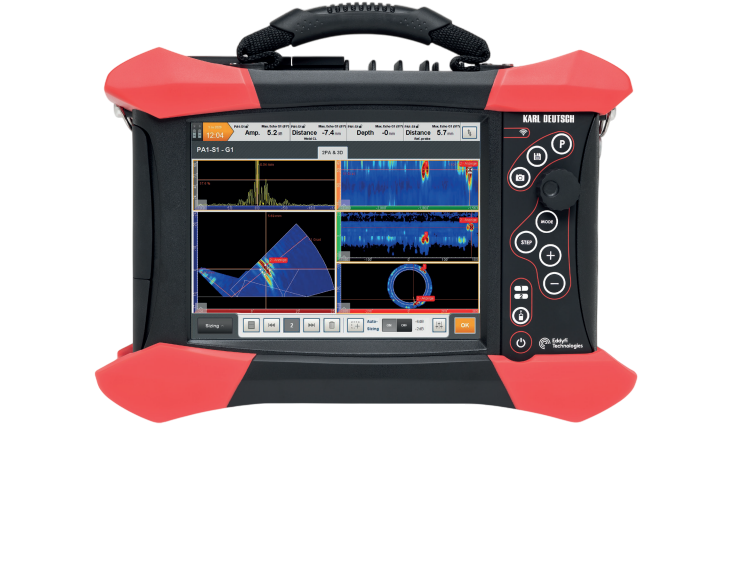

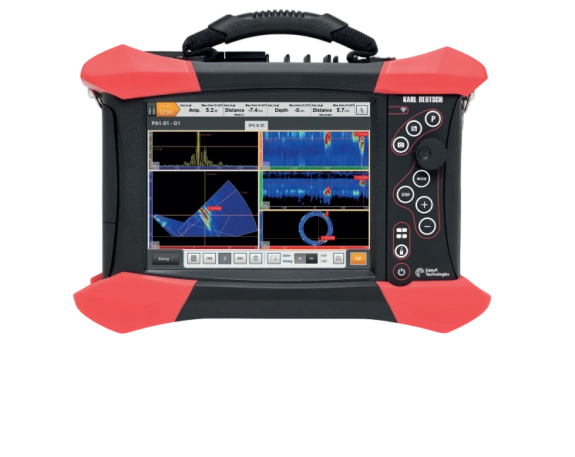

Ультразвуковой дефектоскоп M2M Gekko

Ультразвуковой дефектоскоп M2M Gekko превью 1
Ультразвуковой дефектоскоп M2M Gekko превью 2
Ультразвуковой дефектоскоп M2M Gekko превью 3
Гарантия: 1 год
M2M Gekko ® - это проверенный на практике дефектоскоп, предлагающий PAUT, UT, TOFD и TFM с помощью оптимизированного пользовательского интерфейса Capture ™. Выпускается в конфигурациях каналов 32: 128, 64:64 или 64: 128, Gekko сочетает в себе высокое разрешение и скорость, сокращая время обучения операторов.

в наличии
Скачать в PDF

Бесплатная презентация на объекте клиента
Официальная гарантия
Быстрая доставка
Лучшие цены

M2M Gekko ® - это проверенный на практике дефектоскоп, предлагающий PAUT, UT, TOFD и TFM с помощью оптимизированного пользовательского интерфейса Capture ™. Выпускается в конфигурациях каналов 32: 128, 64:64 или 64: 128, Gekko сочетает в себе высокое разрешение и скорость, сокращая время обучения операторов.

Особенности:

Самый портативный прибор на рынке:

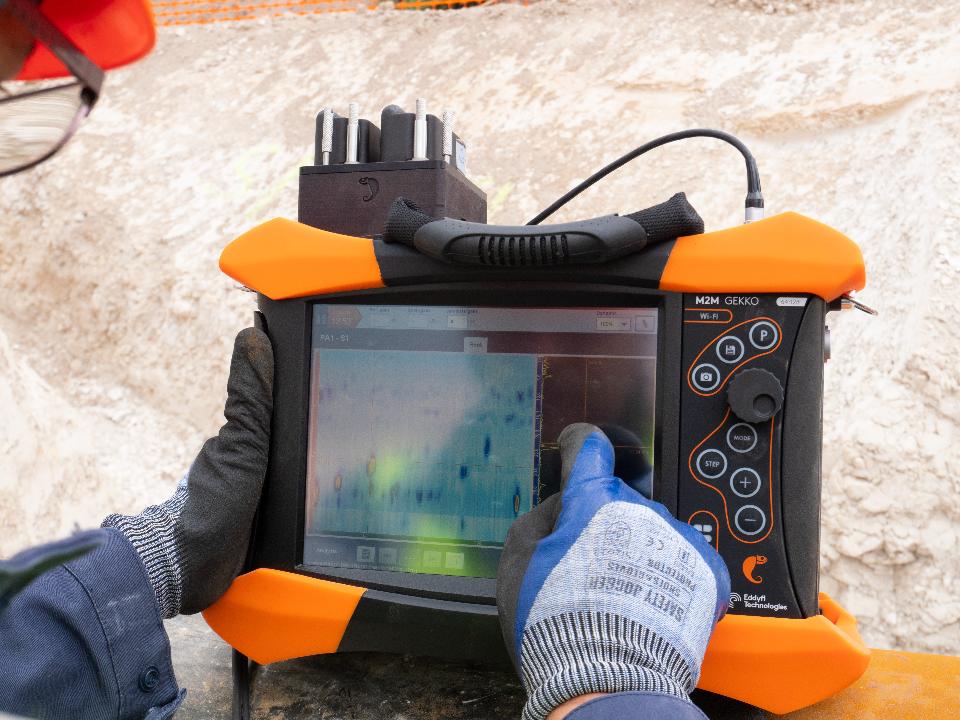

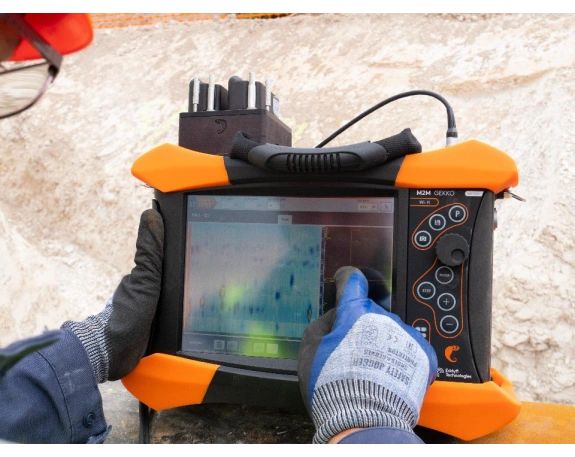

M2M Gekko включает в себя все основные и расширенные функции UT в усиленном компактном корпусе, предназначенном для использования в полевых условиях. Он изначально поставляется с традиционными UT, PAUT и TOFD, а его возможности 3-х осевого кодирования делают Gekko готовым к любой сложной задаче. Этот прочный блок PAUT также предлагает методы TFM / FMC (полный матричный захват) и адаптивный TFM в реальном времени. Бамперы и разъёмы разработаны для обеспечения надежности и универсальности аксессуаров. Яркий резистивный сенсорный экран позволяет использовать его на улице в суровых условиях. Gekko, работающий от 2 батарей с возможностью горячей замены, теперь обеспечивает до 6 часов автономной работы и становится лучшим эталоном в своем ассортименте.

Без компромиссов в производительности:

Инновационная электроника предлагает до 128 каналов, отличное качество сигнала и технологию TFM для улучшенного обнаружения дефектов. Теперь он достигает высокой скорости сканирования и производительности. Кроме того, твердотельный накопитель емкостью 256 ГБ делает работу оператора очень удобной, так как файлы данных неограниченного размера позволяют экономить время в полевых условиях.

Gekko размеры.PNG

Являясь первопроходцем в методе TFM в режиме реального времени, инновации M2M Gekko продолжают совершенствоваться. Используемый в аккредитованных учебных центрах и готовый к стандартам TFM, он извлекает выгоду из передовых алгоритмов за счет оптимизированного программного обеспечения (Capture ™). Простой и мощный, Gekko предлагает новейшие технологии у вас под рукой.

Усовершенствованное ПО CAPTURE:m2m-capture-setup-01.png

✔️ Полностью интегрированное ПО для всех методов - от разработки задачи до контроля и составления отчетов.
✔️ Интуитивно понятный интерфейс с минимизацией ошибок при проведении настройки прибора.
✔️ Встроенная полная база данных датчиков и сканеров
✔️ Быстрое создание настроек благодаря умному мастеру калибровки, в 3 клика.
✔️ Постоянное совершенствование ПО при помощи сбора данных от пользователей.









Новое поколение Gekko на базе Capture было разработано, чтобы упростить процесс настройки и сэкономить время инспекторов, работающих в сложных условиях. Недавно добавленные функции встроенного плана сканирования и анализа сочетаются с популярными мастерами в три клика для оценки скорости материала, балансировки амплитуды преобразователя, калибровки плоской и притертой призмы, а также автоматизированного TCG (ВРЧ).





Gekko предлагает комплексное решение для контроля - от разработки приложений до контроля и отчетности - Capture предлагает новейшие технологии фазированных решеток за пару щелчков мышью


Инновации на основе повседневных задач:

✔️ Поддержка нескольких групп (до 8 групп)
✔️ Возможность контролировать толстостенные объекты из углеродистой и нержавеющей стали с 128-элементой апертурой.
✔️ Картографирование коррозии
✔️ Специальное решение для работы со сложной геометрии для отводов и угловых швов (Y- и T соединения)

Уникальное предложение:capture-2d-overlay.png

✔️ Полный набор инструментов для TFM, включая калибровку TCG (ВРЧ)
✔️ TFM-визуализация с высоким разрешением до 128 элементов
✔️ 3-осевой контроль отводов в режиме реального времени
✔️ 3-осевая контроль для составления карт коррозии
✔️ Отображение результатов контроля угловых швов в реальном времени
✔️ Адаптивный TFM в режиме реального времени (ATFM)



Быстрое подключения:

Решения для подключения - Wi-Fi ™ с активированным ключом, разъем USB 3.0 и выход Gigabit Ethernet - позволяют ускорить передачу данных и удаленно контролировать вашу проверку в сложных условиях (включая лицензию TeamViewer). Кроме того, твердотельный накопитель емкостью 256 ГБ делает работу оператора очень удобной благодаря неограниченному размеру файла данных, что позволяет экономить время в полевых условиях.

Совместим с большинством аксессуаров:

Благодаря PA разъему IPEX и разъёмом для энкодера LEMO16, Gekko совместим не только с Eddyfi ® аксессуарами но и большинством датчиков и сканеров на рынке. Для других конфигураций Eddyfi может предоставить адаптер, чтобы обеспечить совместимость с вашими текущим аксессуарами.



Начиная с версии Capture 3.4 для TFM на Gekko можно использовать до 2 миллионов пикселей (четыре группы по 500к пикселей)

Характеристики:

Параметры    Значение
Размеры (Ш × В × Г)   355 × 288 × 127 мм (14,0 × 11,3 × 5,0 дюйма)
Вес  6,6 кг (14,5 фунта)
Количество каналов  7 (GDA)
Дисплей
  •  26,4 см (10,4 дюйма)
  • Мультитач
  • Не бликует
  • Защита от отпечатков пальцев (олеофобное покрытие)
  • 3 мм (1/8 дюйма), химически упрочненное стеклянное покрытие
  • ЖК-дисплей с оптическим соединением и сенсорный экран
  • Пассивное усиление черного света
Связь    Gigabit Ethernet, Wi-Fi, Dual Mode Bluetooth® 2.1, 2.1+EDR, 3.0, 3.0+HS, 4.0 (BLE), USB 2.0 (×3)



Преобразователь / датчик

Параметры  Значение
Функции
  • Пульт дистанционного управления
  • Lyft 27-контактный разъем Fischer
  • Кабель длиной 5 м (16,4 фута) для тяжелых условий эксплуатации
  • Поддержка универсального клип-кодера
Номинальная толщина стенки  До 102 мм (4 дюйма)
Изоляция (отрыв)
  • PECA-6CH-MED: 0–102 мм (0,4 дюйма)
  • PEC-152G2: 0–305 мм (0–12 дюймов)
  • PEC-089-G2: 0–203 мм (0–8 дюймов)
  • PEC-025-G2: 0–76 мм (0–3 дюйма)
Наименьший обнаруживаемый объем дефекта  15% площади основания (площадь основания × толщина стены)
Мин. измеримая остаточная толщина стенки  5% от номинала
Прорезиненая защита
  • Нержавеющая сталь до 1,5 мм (0,06 дюйма)
  • Алюминий до 1 мм (0,04 дюйма)
  • Оцинкованная сталь толщиной до 1 мм (0,04 дюйма)
Диаметр  До 25 мм (1 дюйм)
Температура испытаний
  • Диапазон температур конструкции из углеродистой стали: -150–500 ° C (-238–932 ° F)
  • Максимальная температура погодного кожуха для прямого контакта : 70 ° C (158 ° F)
  • Максимальная температура погодной рубашки с башмаком зонда : 120 ° C (248 ° F)

Условия окружающей среды

Степень защиты  IP66
Рабочая температура   -10–45°C (14–113°F)
Температура хранения      с батареей -20–60°C (-4–140°F)
без батареи -20–70°C (-4–158°F)
Тест на прочность (Drop test)  MIL-STD-810G



FMC/TFM*
TFM в реальном времени до 128 элементов 256 kpi   Разрешение изображения выше 4 Mpi при постобработке
Частота обновления до 110 Гц при 65 kpi  Прямой, косвенный и преобразованный режимы
Адаптивный TFM в реальном времени (ATFM) **  Запись FMC
Доступны все мастера калибровки  8 уровней разрешения вручную, 1 автоматическая настройка разрешения





Фазированная Решетка
PAUT конфигурации: 32:128PR, 64:64PR или 64:128PR  Линейное, секторное, составное сканирование и CIVA
Активная апертура до 64 элементов  Калькулятор фазированных решеток с питанием от CIVA
Линейные, Матричные, Двойные линейные и матричные решетки  True-depth, постоянный звуковой путь & projection focusing modes
До 8 комплектов лучей | До 2048 законов фокусировки  Встроенный калькулятор закона фокусировки на пластинах, трубах, угловых швах, соплах





Бренд
KARL DEUTSCH
Методы контроля
TFM, Классический
Дополнительные функции
АРК (DAC), ВРЧ
