Купить ультразвуковой дефектоскоп PHASEYE S

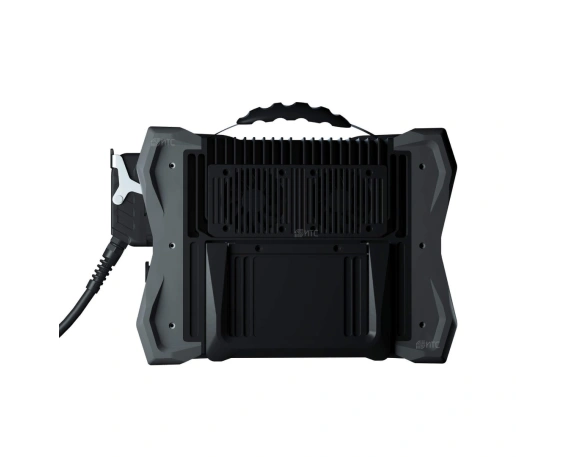

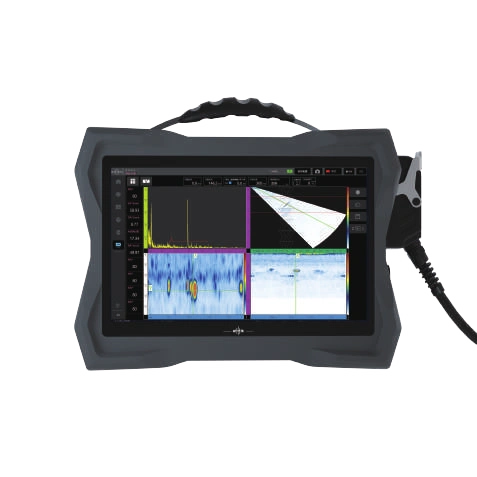

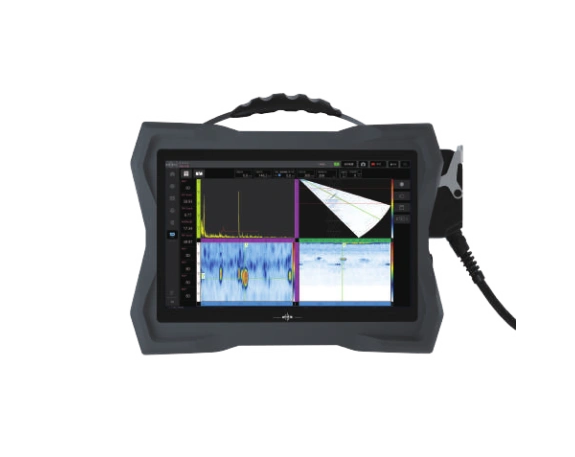

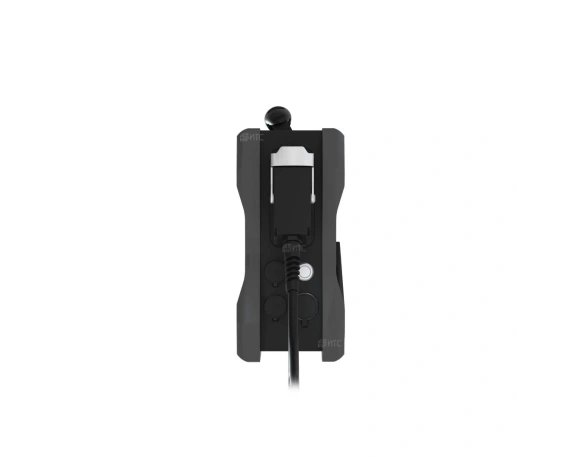

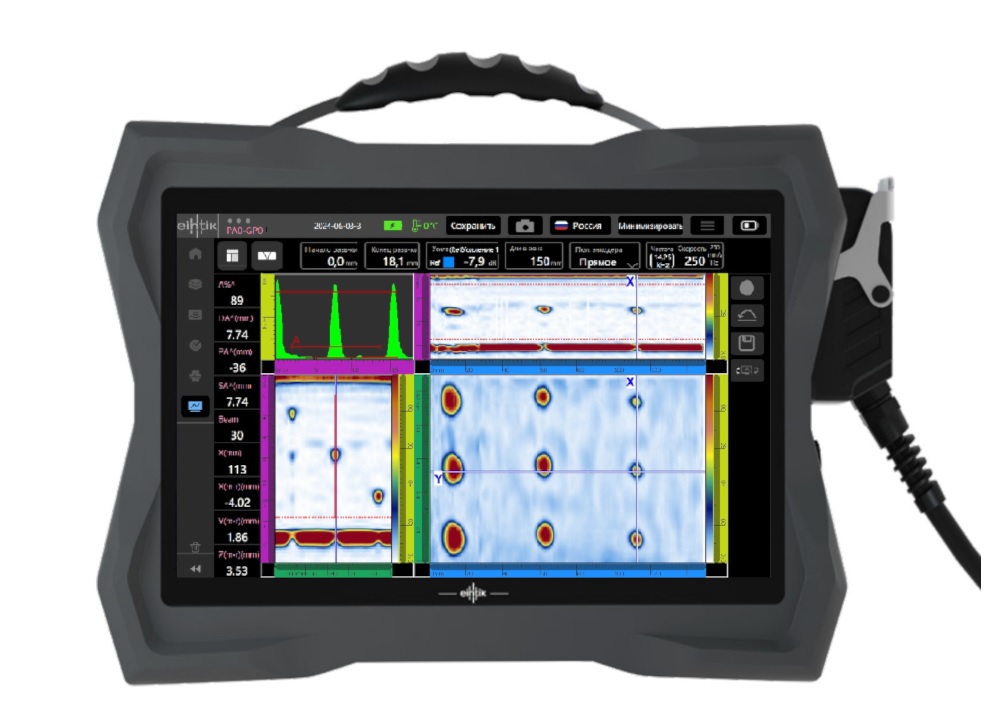

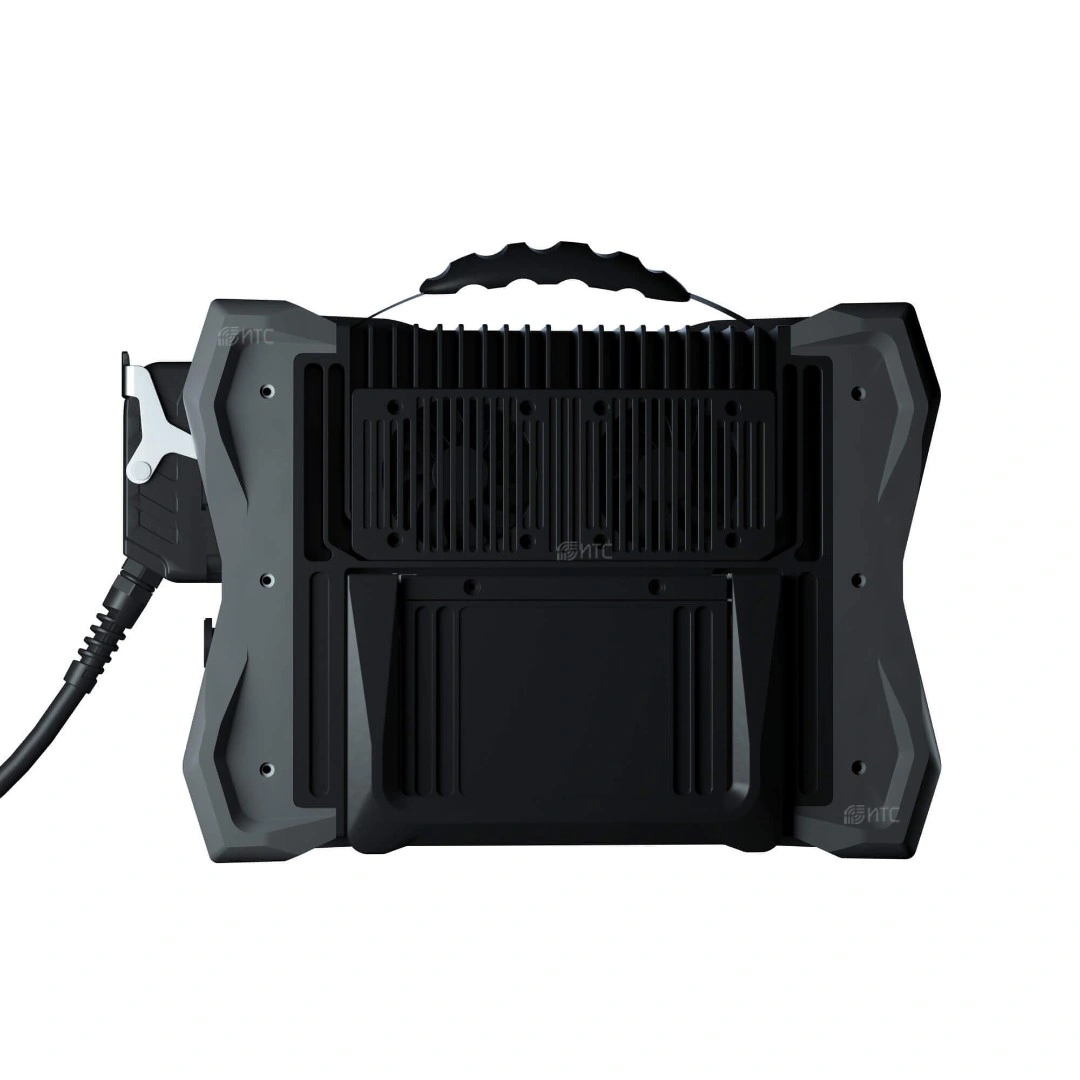

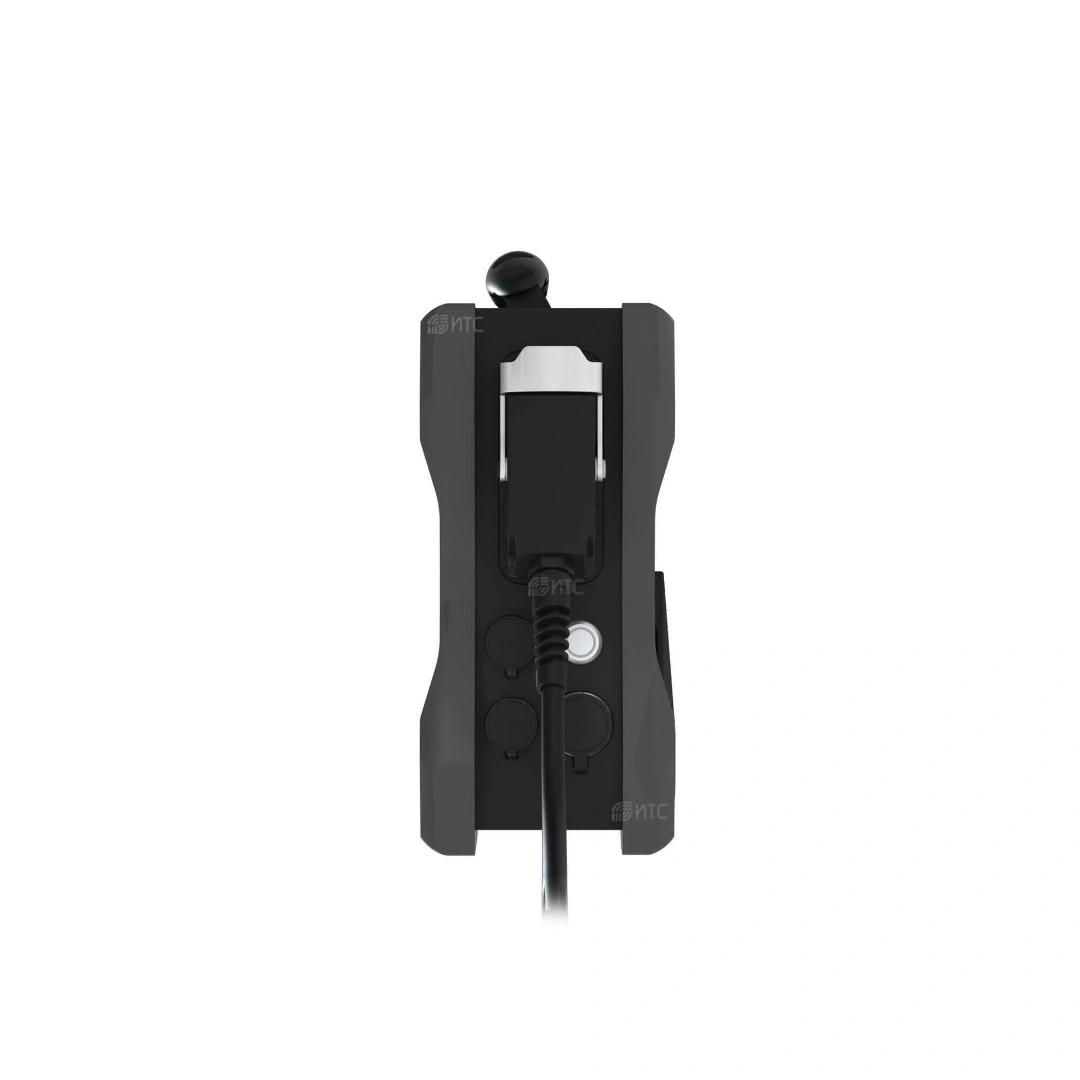

В состав портативного УЗК аппарата PHASEYE S входит электронный блок с сенсорным экраном (1280 х 800 пикселей) и преобразователь, подключаемый к устройству посредством кабеля. На боковой панели УЗ прибора предусмотрены разъёмы для подключения ПЭП на фазированной решетке, классических ПЭП, включая ПЭП для TOFD метода, датчиков пути, питания, системной интеграции, портов Mini-DP, Ethernet и USB. Необходимые виды и количество ПЭП, соответствующие потребностям заказчика, включаются в комплект поставки в соответствии с техническим заданием.

В данной модели УЗК дефектоскопа предусмотрены 32 независимых канала ФР, максимально 64 канала ФР и 2 канала TOFD. Устройство способно произвести измерение глубины расположения дефектов, находящихся в пределах от 2 до 500 мм. При проведении контроля в исследуемом объекте распространяется скорость ультразвука, находящаяся в диапазоне от 635 до 15240 м/с.

Методологически значимая часть ПО участвует в процессах настройки УЗК аппарата, проведении измерений, обработки результатов, сохранении параметров настройки и полученных в ходе анализа данных, формировании и распечатке отчетов. ПО устройства надежно защищено от внесения случайных или намеренных изменений пользователем.

Габариты УЗ дефектоскопа PHASEYE S не более 96 x 288 x 212 (ШxДxВ), вес его при этом не превышает 4,0 кг (с одной батареей). Рабочие температуры устройства находятся в пределах от -25º до 45º C, что адаптирует его для работы в разных производственных и климатических условиях.

Наши менеджеры помогут выбрать модель, наиболее полно соответствующую специфике предстоящей работы, определить оптимальную комплектацию поставки и оформить заказ.

Преимущества использования ультразвукового дефектоскопа PHASEYE S

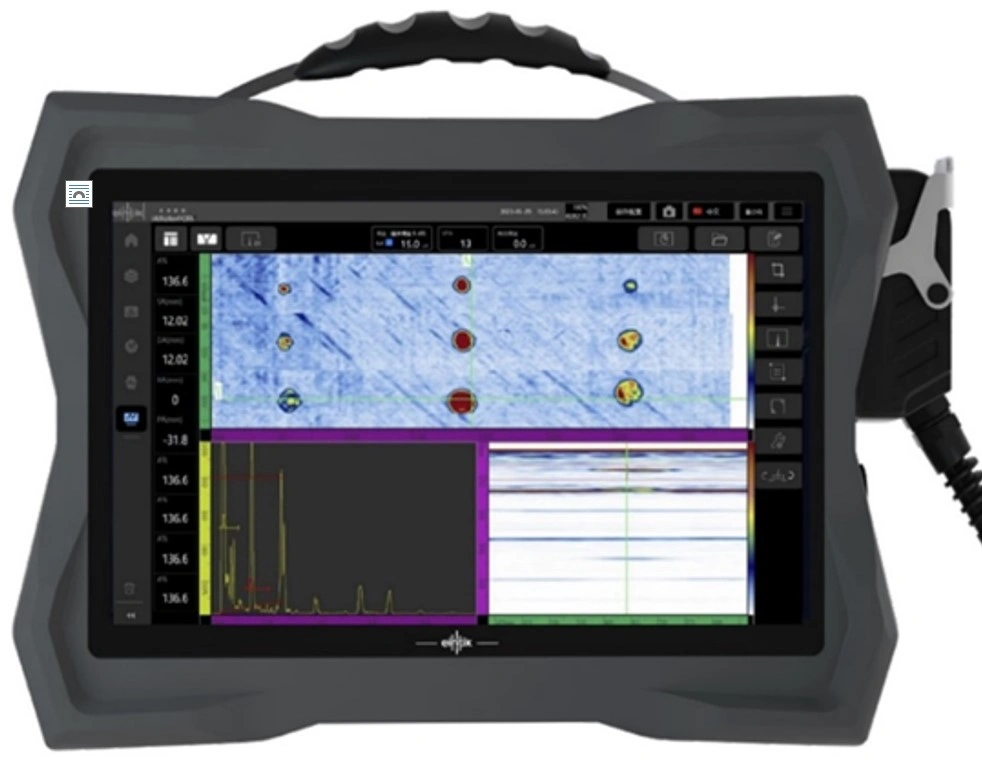

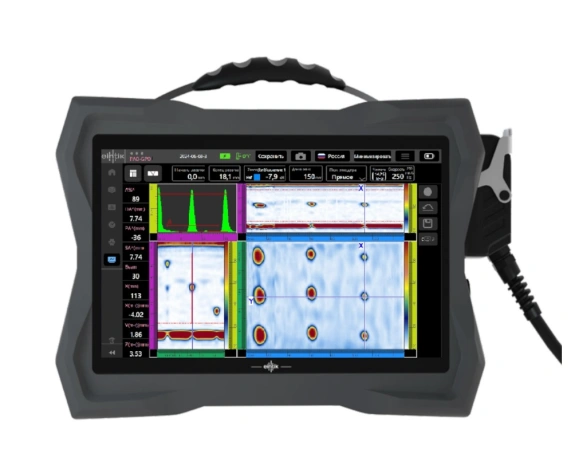

Множество возможностей УЗК дефектоскопа PHASEYE S таких как режим А-скана, секторного и линейного сканирования, однолучевой и объединенный В, С и D-сканы, поддержка TOFD метода и метода фазированной решетки, а также одновременный вывод на экран TOFD и ФР изображений и др. Все эти функции позволяют оперативно и эффективно проводить контроль анализируемых объектов.

Встроенная функция самодиагностики УЗК прибора позволяет контролировать состояние прибора и ПЭП в режиме реального времени. Возможность дистанционного управления ультразвуковым дефектоскопом с помощью беспроводного пульта облегчает работу с устройством в полевых условиях.

Множество вариантов отображения параметров настройки и результатов измерений на экране позволяют выбрать наиболее информативный и наглядный режим просмотра данных.

В комплект поставки УЗК аппарата входит кейс для транспортировки, это облегчает процесс перевозки и хранения.

Заказать звонок

Бренд

Eintik

1.	Количество независимых каналов ФР, шт.	32
2.	Максимальное количество каналов ФР, шт.	64
3.	Количество каналов TOFD, шт.	2
4.	Диапазон установки скорости распространения ультразвука в контролируемых материалах, м/с	от 635 до 15240
5.	Параметры электрического питания: – напряжение переменного тока, В – частота переменного тока, Гц – батарея с напряжением, В	220±20 50 от 15 до 18
6.	Габаритные размеры электронного блока, мм, не более: – длина – ширина – высота	288 96 212
7.	Масса электронного блока (с одной батареей), кг, не более	4,0
8.	Условия эксплуатации: – температура окружающей среды, °С – относительная влажность воздуха при температуре +25 ºС, %, не более	от – 25 до +45 80

Метрологические характеристики ультразвукового дефектоскопа PHASEYE S
1.	Диапазон измерений глубины залегания дефекта, мм	от 2 до 500
2.	Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм	±(0,3+0,01∙Y1))
3.	Диапазон измерений толщины (по стали), мм	от 2 до 4500
4.	Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм	±(0,3+0,005∙H2))
5.	Диапазон измерений расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм	от 2 до 120
6.	Пределы допускаемой абсолютной погрешности измерений расстояния дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм	±(0,3+0,02∙X3))
7.	Диапазон измерений расстояний датчиком пути, мм	от 1 до 20000
8.	Пределы допускаемой абсолютной погрешности измерений расстояний датчиком пути в диапазоне от 1 до 100 мм включ., мм	±0,5
9.	Пределы допускаемой относительной погрешности измерений расстояний датчиком пути в диапазоне св. 100 до 20000 мм, %	±0,5
10.	Диапазон измерений разности глубин залегания дефектов, мм	от 5 до 170
11.	Пределы допускаемой абсолютной погрешности измерений разности глубин залегания дефектов, мм	±(0,5+0,005·M4))
12.	Диапазон измерений протяженности между индикациями дефекта по поверхности сканирования, мм	от 15 до 225
13.	Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями дефекта по поверхности сканирования, мм	±(0,8+0,005·N5))
14.	Диапазон измерений временных интервалов, мкс	от 0,1 до 1000
15.	Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс: - в диапазоне от 0,1 до 200 мкс включ. - в диапазоне св. 200 до 1000 мкс	±0,07 ±0,10
16.	Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ	от -30 до 0
17.	Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ: – в диапазоне св. -30 до -11 дБ включ. – в диапазоне св. -11 до 0 дБ	±2 ±1

1) – где Y – измеренное значение глубины залегания дефекта, мм

2) – где H – измеренное значение толщины, мм

3) – где X – измеренное значение расстояния от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм

4) – где M – измеренное значение разности глубин залегания дефекта, мм.

5) – где N – измеренное значение протяженности между индикациями дефекта по поверхности сканирования, мм.

№	Наименование	Количество
1.	Дефектоскоп ультразвуковой PHASEYE S	1 шт.
2.	Кейс для транспортировки	1 шт.
3.	Литий-ионная батарея	2 шт.
4.	Адаптер питания постоянного тока	1 шт.
5.	Шнур питания	1 шт.
6.	Датчик пути	от 1 шт. *
7.	Преобразователь на фазированной решетке	от 1 шт. *
8.	Призма	от 2 шт. *
9.	Классический пьезоэлектрический преобразователь	*
10.	Руководство по эксплуатации	1 экз.
11.	Паспорт	1 экз.
12.	Методика поверки	1 экз.

* - количество и тип в соответствии с заказом
