Особенности:

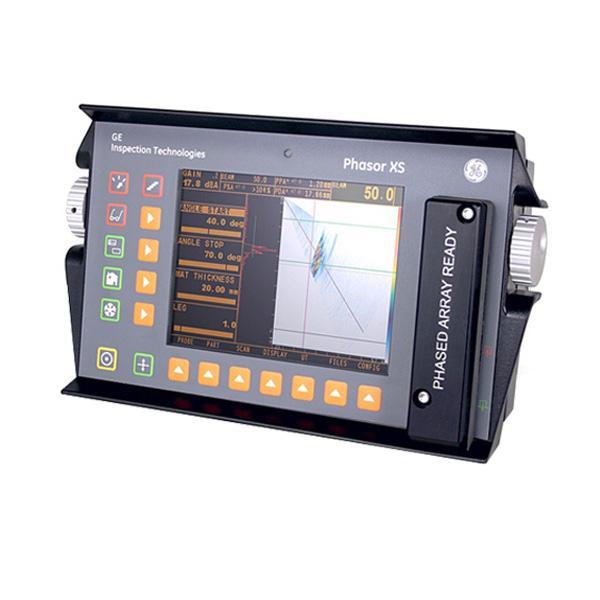

Основным назначением ультразвукового дефектоскопа Phasor XS 16/16 является контроль качества и обнаружение дефектов изделий из металла, бетона или пластмасс неразрушающим методом. С его помощью можно определить корродированные зоны, области неоднородной структуры, участки несоответствия химическому составу.
Отличительной особенностью дефектоскопа является возможность определения параметров, включая молекулярные свойства исследуемых образцов, производство замеров непосредственно в процессе эксплуатации как готовых заготовок и деталей, так и сварных, паяных, клееных соединений и различных узлов агрегатов.
А-скан В-скан
Прибор оборудован VGA-дисплеем с диагональю 6,5 дюйма и имеет лучшую в своем классе устройств частоту обновления в 50Гц. Благодаря широкому набору настраиваемых параметров отображения оптимальное качество изображения гарантируется даже в самых сложных условиях работы.
В качестве дополнительного удобства работы дефектоскоп Phasor XS 16/16 оснащен как встроенной памятью, так и SD-картой, что позволяет надежно хранить достаточное количество авторских настроек. Для составления отчета или быстрого документирования можно воспользоваться режимом «Заморозка» в формате image-ready и легко сохранить А-сканы и В-сканы на обычных SD-картах.
Также этот дефектоскоп можно улучшить до версии Phasor 16/64
Применение:
Модель ультразвукового дефектоскопа Phasor XS 16/16 быстро переключается на режим стандартного УЗК дефектоскопа, таким образом оператор для оценки дефектов (их размера и расположения) получает возможность использования любых стандартных преобразователей.
Область применения дефектоскопа Phasor XS 16/16 достаточно обширна, он активно используется в строительстве, энергетике, машиностроении, а также в нефтяной, газовой и химической промышленностях.
В атомной промышленности и электроэнергетике Phasor XS 16/16 применяется для контроля сварных швов, лопаток турбин и роторов, сосудов работающих под давлением. В нефтяной и газовой отраслях — для работы на трубопроводах, соплах и фланцах, толстостенных резервуарах под давлением и других емкостях. В транспорте прибор используется для контроля за качеством сварных швов, точечной сварки, рельс, валов и осей.
Состав комплекта
В стандартный комплект ультразвукового дефектоскопа Phasor XS 16/16 входит зарядное устройство с разъемом ODU и аккумулятор Li-ионный, подключаемый в новое гнездо ODU. Для защиты экрана используется прозрачная пленка, один комплект состоит из 10 штук.
Сертификат производителя и руководство по эксплуатации прибора составлен на русском языке, при этом последний предлагается в двух вариантах: в печатном — в виде буклета и на CD. На английском языке составлена карта с кратким описанием работы. Объем карты памяти SD составляет 512 МВ.
Помимо сетевого адаптера в комплект входят: USB разъем и считывающее устройство для SD-карты. Комплект резиновых ручек дополнен крепежными винтами в количестве 4 штук.
Для преобразователя РА-4М16Е0,5Р прилагается призма VKPA-8/16, 36 гр. Преобразователь РА-4М16Е0.5Р состоит из 16 элементов, 4 МГц, шаг 0,5 мм.
Технические характеристики стандартного дефектоскопа/дефектоскопа на фазированных решетках
|
|
Стандартный |
Фазированная решетка |
|
Генератор импульсов |
Косые импульсы |
Прямоугольные импульсы |
|
Частота следования импульсов |
15-20000 Гц |
15-7680 Гц |
|
Импульсное напряжение |
От 10 до 300 В |
От ±25 В до ± 75 В (шаг 1В) |
|
Энергия импульса |
Высокая или низкая (на выбор) |
|
|
Время нарастания импульса |
< 15 нс |
< 15 нс |
|
Демпфирование |
50 или 1000 Ом (на выбор) |
|
|
Режим работы |
Совмещенный, раздельно-совмещенный |
Совмещенный |
|
Входная емкость приемника |
< 50 пФ |
|
|
Входное сопротивление приемника |
1000 Ом в раздельно-совмещенном режиме |
220 Ом |
|
Максимальное входное напряжение |
40 В от пика до пика |
200 мВ от пика до пика |
|
Ширина полосы частот/полоса пропускания усиления |
От 0,3 до 15 МГц при -3 дБ |
На выбор |
|
Выбор частоты |
1,0, 2,0, 2,25, 4,0, 5,0, 10 и 15 МГц + широкая полоса частот |
2,25, 4,0 и 5,0 МГц + низкий тон и высокий тон |
|
Детектирование |
Полож. Полуволна, отриц. Полуволна, двухполупериодное детектирование и радиочастота |
Полож. Полуволна, отриц. Полуволна, двухполупериодное детектирование и радиочастота |
|
Аналоговое усиление |
0-110 дБ |
0-40 дБ |
|
Цифровое усиление |
|
5,8 до 39,9 дБ |
|
Законы фокусировки |
|
Устанавливаются пользователем – до 128 |
|
Физические преобразователи |
|
От 1до 16 |
|
Виртуальные преобразователи |
|
От 1 до 16 |
|
Количество циклов |
|
От 1 до 128 |
|
Длительность импульса |
|
От 20 до 500 нс |
|
Скорость звука |
От 1000 до 16000 м/с; 0,0393-0,5905 дюйма/мкс |
От 1000 до 16000 м/с; 0,0393-0,5905 дюйма/мкс |
|
Диапазон Продольная волна в стали Поперечная волна в стали |
0-14060 0 – 7626 |
0-1073 мм 0-1073 мм |
|
Задержка экрана |
2,5 м |
1 м |
|
Автоматическая калибровка генератора развертки |
Да |
|
|
Отсечка |
0-80% |
0-80% |
|
ВРЧ |
15 точек при 6 дБ/мкс |
15 точек при 6 дБ/мкс |
|
Стробы |
А и В |
А, В или IF |
|
Порог строба |
5 до 95% |
5 до 95% |
|
Начало строба |
0 мм до полного диапазона |
0 мм до полного диапазона |
|
Ширина строба |
1 мм до полного диапазона |
1 мм до полного диапазона |
|
Логика срабатывание строба |
Выключено, положительно и отрицательно (выключено, совпадение и несовпадение) |
Выключено, положительно и отрицательно (выключено, совпадение и несовпадение) |
|
Режимы измерения времени прохождения |
По фронту/по пику |
По фронту/по пику |
|
Метод сканирования |
|
Линейный и секторный |
|
Доступные режимы просмотра |
А-скан |
А-скан, В-скан и С-скан |
|
Отображаемые параметры |
Амплитуда, путь звука и зондирующий импульс |
Луч, амплитуда, путь звука, зондирующий импульс для текущего луча и для всех лучей |
|
Разрешающая способность |
5 нс |
5 нс |
|
Отображаемые единицы измерения |
Мм |
Мм |
Физические данные
|
Встроенная память |
Файлы параметров |
|
Сменная память |
Карта памяти на 512 МБ для отчетов и файлов параметров |
|
Формат документации |
Изображения JPEG ~80 КБ/изображение |
|
Масса |
3,8 кг (8,2 фунта) с аккумулятором |
|
Габариты |
282 мм Ш x 171 мм В x 159 мм Г |
|
Аккумулятор
|
Специальный литий-ионный аккумулятор, конфигурация 356P |
|
Продолжительность работы от аккумулятора |
не менее 6 часов |
|
Зарядка аккумулятора |
Внешнее зарядное устройство |
|
Внешний источник питания |
Универсальных вход от 85 до 260 В перем. тока/50-60 Гц |
|
Соединители зонда
|
Стандартные— 00 lemo/переходники BNC; режим фазированной решетки— Специальный ZIF |
|
Выход VGA |
Да |
|
Языки |
Китайский, английский, французский, немецкий, итальянский, японский, испанский, русский |
|
Размер экрана |
Диагональ — 165 мм (6,5 дюймов) |
|
Разрешающая способность экрана |
цветной TFT дисплей 640 (гор.) x 480 (верт.) пикселей (VGA) |
Все пустые поля неприменимы. В соответствии с военным стандартом Mil-Std-810F
|
Хранение при низких температурах |
При -20°C — в течение 72 часов, 502.4 Процедура I |
|
Эксплуатация при низких температурах
|
При 0°C — в течение 16 часов, 502.4 Процедура II |
|
Хранение при высоких температурах |
При +70°C — в течение 48 часов, 501.4 Процедура I |
|
Эксплуатация при высоких температурах
|
При +50°C — в течение 16 часов, 501.4 Процедура II |
|
Влажное тепло/Влажность (хранение) |
10 циклов: 10 часов при +65°C со снижением до +30°C, 10 часов при +30°C с повышением до +65°C, переход в течение 2 часов, 507.4 |
|
Резкое изменение температуры |
3 цикла: 4 часа при –20°C с повышением до +70°C, 4 часа при +70°C, переход в течение 5 минут. 503.4 Процедура II |
|
Вибрация |
514.5-5 Процедура I, Приложение C, Рисунок 6, общее воздействие: 1 ч на каждую ось координат |
|
Толчки |
6 циклов на каждую ось координат, 15g, 11мс, полусинусоидальные импульсы, 516.5 Процедура I |
|
Неупакованный груз |
514.5 Процедура II |
|
Удар при перевозке (упакован для транспортировки) |
516.5 Процедура IV, 26 ударов |
|
IP54/IEC529 … защищен от пыли/защищен от капающей воды в соответствии со спецификацией IEC 529/требованиями IP54 |
|
