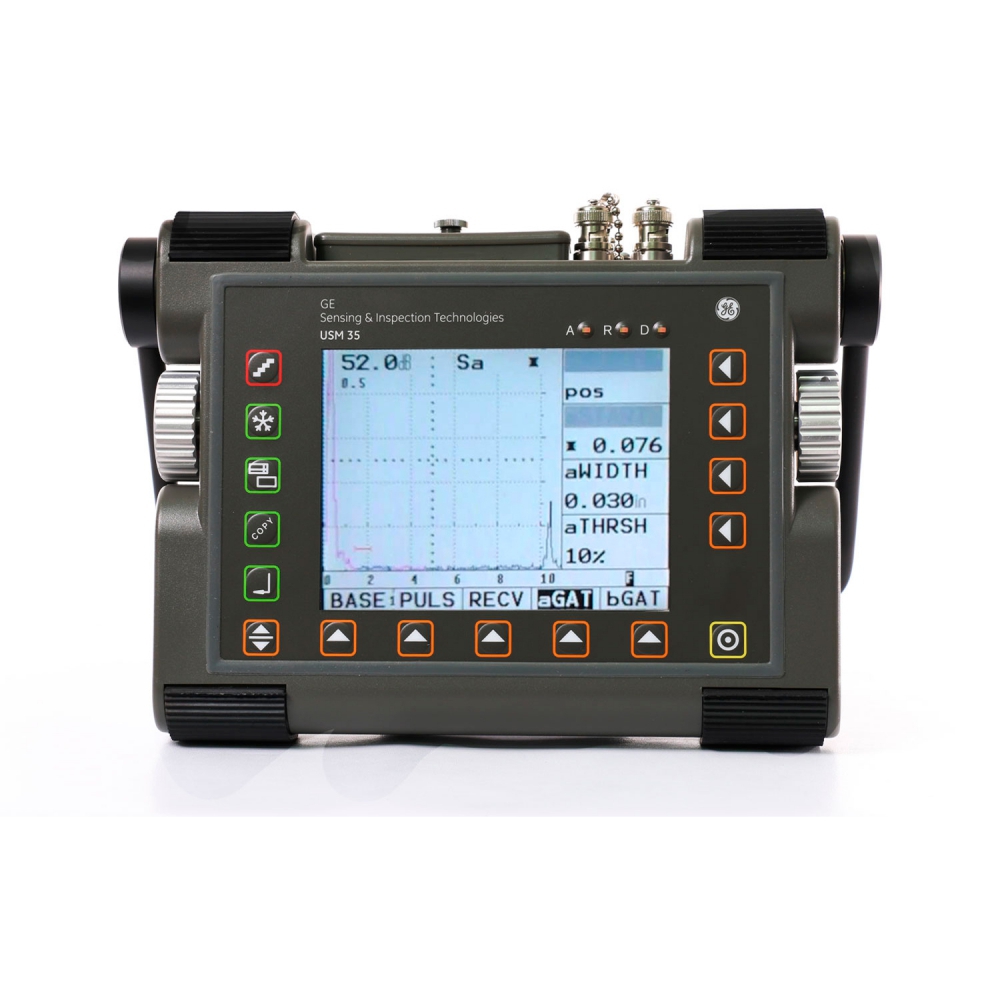

Ультразвуковой дефектоскоп USM 35

GE Sensing & Inspection Technologies
Ультразвуковой дефектоскоп USM 35 превью 1
Ультразвуковой дефектоскоп USM 35 превью 2
Ультразвуковой дефектоскоп USM 35 превью 3
Ультразвуковой дефектоскоп USM 35 превью 4
Ультразвуковой дефектоскоп USM 35 превью 5
Гарантия: 1 год
0 (0)
Снят с производства аналоги
Многоцелевой ультразвуковой детектор дефектов с функцией определения местоположения неисправностей (указание на глубину и горизонтальное расстояние от поверхности объекта до точки, где дефект отображается на поверхности при использовании угловых преобразователей) обладает широким спектром калибровки в пределах до 9999 мм для продольных волн.
Подробнее


Бесплатная презентация на объекте клиента
Официальная гарантия
Осуществляем быструю доставку
Скидки постоянным клиентам

Модернизированный портативный дефектоскоп USM 35, выпущенный компанией GE Inspection Technologies, отныне облачён в надёжный корпус с повышенной защитой от пыли и влаги, соответствующий стандарту IP66. Этот аппарат представляет собой эволюцию предыдущей модели USM 25 от всемирно известной фирмы Krautkramer, зарекомендовавшей себя как изготовитель одних из самых долговечных устройств в сфере неразрушающего контроля и технического осмотра.

Характеристики

  • Эргономичный пыле-брызгозащищенный прочный пластиковый корпус со встроенной ручкой-опорой;
  • ЖК-дисплей высокой контрастности с большим углом обзора и беспараллаксной электронной сеткой;
  • Автономное питание от литиевых батарей, время работы до 14 часов;
  • Фольговая клавиатура для выбора меню и функций;
  • Вращающиеся ручки для регулировки чувствительности и задания значения функций.

Использование цветного индикатора

 Позволяет путем смены цвета изображения сигналов отобразить способ выявления дефектов - прямым или отраженным лучем (патент фирмы Krautkramer Ultrasonic Systems). Применение цветного индикатора также позволило:

  • улучшить подсветку индикатора в соответствии с условиями освещенности на месте проведения контроля;
  • ввести различные цвета для стробирующих импульсов АСД для их лучшего распознавания;
  • обеспечить лучшую индикацию кривой браковочного уровня из семейства АРД-диаграмм;
  • повысить четкость выделения картины эхо-сигналов при использовании метода наложения сигналов или сравнении отдельных эхо-импульсов

Особые достоинства

  •  влагозащита корпуса по IP 66
  •  большая продолжительность работы (больше 12 часов) за счет применения литий-ионных аккумуляторов с возможностью заряда как в приборе, так и вне его;
  •  удобство в обращении - наличие специальной ручки-подставки, которая может служить и  для переноски прибора;
  • вращающиеся ручки для непосредственной регулировки усиления и изменения значения  выбранной функции;
  •  два независимых стробирующих импульса для прецизионных измерений толщины стенки  от поверхности изделия до первого эхо-сигнала или по двум отраженным от нижней поверхности сигналам, включая измерение толщины плакированных деталей, с разрешающей способностью 0,01 мм (до 100 мм), ориентируясь на изделия из стали;
  • лупа времени: расширение картины отраженных сигналов в зоне стробирующего импульса на всю ширину экрана индикатора;
  • цветной TFT индикатор 1/4 VGA, 5,7 дюйма, для изображения оцифрованных эхо-  сигналов (320 Х 240 точек, 115 мм Х 86 мм);
  • интерфейс VGA для подключения внешнего монитора;
  • цветное изображение стробирующих импульсов АС, что облегчает их распознаваемость;
  • четко читаемую геометрию отражений при использовании наклонных преобразователей  за счет изменения цвета изображения эхо-сигналов или фона для каждого отрезка про-  хождения звука при многократных отражениях;
  • устройство запоминания результатов контроля: 200 блоков параметров настройки вместе с буквенно-цифровым описанием, возможность распечатки протокола на принтере;
  • расширенный диапазон контроля (до 9999 мм по стали), зависящий от выбранной полосы пропускания усилителя;
  • полуавтоматическая калибровка по двум точкам;
  • регулируемая (десять ступеней) частота повторения зондирующих импульсов для предотвращения появления сигналов – призраков при контроле крупногабаритных изделий;
  • выбор полосы пропускания усилителя в соответствии с применяемым типом преобразователя;
  • представление сигнала: 2-х полупериодное детектирование, детектирование по положительной или отрицательной полуволне, высокочастотное представление;
  • индикация 4-х результатов измерения и одного результата измерения в увеличенном  размере на картине отраженных сигналов, конфигурация их выбирается оператором.



Бренд
GE Sensing & Inspection Technologies
Основной объект контроля
Металлы
Методы контроля
Классический
Дополнительные функции
АРК (DAC)
Снят с производства
Да

Технические характеристики

Скорость звука

От  1000 до 15000 м/с

Частотный диапазон:

0,2 - 1МГц; 0,5 - 4 МГц; 0,8 - 8 МГц; 2 - 20 МГц;

Отсечка:

линейная, компенсированная, с шагом 1%

Задержка  экрана

От  -10 до 1,000 mm

Демпфирование

50 Ом, 500 Ом (100 ОМ для раздельно-совмещенного)

Частота  следования импульсов

От 4 до 1,000 Гц

Диапазон калибровки по расстоянию:

мин. 0 - 0,5 мм +10%; 0 - 9999 м +10% (для диапазона 0,2 - 1 МГц и 0,5 - 4 МГц); 0 - 1400 мм +10% (для диапазона 0,8 - 8 Мгц и 2 - 20 МГц)

Регулировка усиления:

0 - 110 дБ ступенями 0,5/1/2/6/12 дБ, плавная регулировка.Положение 0 - блокировка изменения усиления

Детектирование

Волна, отриц. и полож. полуволна

АСД:

2 независимых стробирующих импульса

Оценка параметров эхо-сигналов:

измерение пути и разницы в расстояних, глубины залегания и расстояния до проекции дефекта на поверхность; измерение амплитуды эхо-сигнала в % от высоты экрана, в дБ относительно АРК (USM 35X DAC), в дБ относительно АРД или как экв. диаметр дискового отражателя (USM 35 XS)

Дисплей:

цветной ЖК ТФТ дисплей, 116 мм х 87 мм, размер изображения сигналов 116 мм х 80 мм (320х320 пикс.)

Выходные сигналы:

RS 232, двухсторонний; синхронизация, срабатывание АСД, напряжение, пропорциональное амплитуде сигнала и расстоянию по лучу

Функции А-скана

Ручная или автоматическая заморозка А-скана, сравнение и  хранение А-сканов

Встроенная память:

800 блоков параметров настройки, вкл. А-развертку, описание (заключение), каталог

Питание:

литиевые батареи, 6 никель-кадмиевых, металл-гидридных аккумуляторов; сеть переменного тока 85 - 265 В от входящего в комплект блока питания

Время работы от батарей:

14 часов от литиевых батарей (6,6 А/ч); около 3 часов от металл-гидридных аккумуляторов (3 А/ч)

Вес

2,2 кг

Размеры

177 мм x 255 мм x 100 мм

Материал

Название материала/устройства

  Описание

1

Литий-ионный аккумулятор

Батарея, находящаяся в отсеке в нижней части   прибора. Чтобы открыть отсек необходимоснять крышку с фиксаторов.

2

ЖК-дисплей

Флуоресцентные лампы ЖК -дисплея содержат частицы ртути (0 – 0.5 мг)

3

Поликарбонат/ латунь

Крышка верхней части прибора из поликарбоната с вдавленной латунной резьбой.

4

 Нержавеющая сталь

Ручка

5

Алюминий

Вращающаяся ручка

6

РС

Ручка-держатель

7

Нержавеющая сталь

Ручка-храповик

8

РС

Нижняя часть корпуса

9

Алюминий

Кронштейны

Комплектация

  • LI-ION Литий-ионный ( LI-ION ) аккумулятор ( 6 Ah )
  • UM 28D Встраиваемая память ( Data Logger ) UM 28D
  • DR 36 Зарядное устройство DR 36 для внешней зарядки литий-ионного ( LI-ION ) аккумулятора
  • UM32 Защитный чехол UM32 для переноски на шее при контроле
  • UM 31 VGA адаптер для подключения внешнего монитора
  • UM 200 W Программное обеспечение UltraDOC для дефектоскопов семейства USM
  • UD31 Кабель для подключения компьютера UD31 ( 9-pin Со стороны компьютера / 9-pin со стороны прибора )
  • UD 30 Кабель ( 9-pin / 9-pin) для подключения принтера типа Seiko DPU 414
  • UD 32 Кабель ( 9-pin/ 9-pin) для подключения принтера типа Epson LX/FX
  • Адаптер 25/9 pin для кабеля к принтеру UD19-1
  • UD 20 Кабель для подключения компьютера ( 25-pin со стороны компьютера / 9-pin со стороны прибора )
  • USB-RS232 USB-RS232 – адаптер ( для ПК без СОМ-порта )
  • UM 25 Аналоговый кабель (cable end open on user side)
  • EPSON LX 300 Матричный принтер EPSON LX-300, работающий от сети
  • SEIKO DPU 414
  • Принтер SEIKO DPU 414, работает на аккумуляторах и от сети
  • UM 200 W Программное обеспечение UltraDOC для дефектоскопов семейства USM
  • U 100 W Программное обеспечение UltraDOC комбинированное для USD 10, USK 7D, семейства USM, USN 50/52, семейства USD 15, MIC 2, MIC 10DL, MIC 10R/RS, DynaMIC DL
  • PZ-USM 35 Сертификат калибровки в соответствии с EN 12668 - 1
